Müstakil ev çatısına UHF bandında (430-440 MHz) kurulum yaparken anten seçimi doğrudan sahadaki performansınızı belirler. 435.000 MHz referans alınarak tasarlanan yarım dalga dipol anten, maliyeti düşük ve yapımı kolay bir çözüm sunar. Bu yazıda, bu antenin hangi senaryolarda tercih edilmesi gerektiğini teknik detaylarıyla inceleyeceğiz.



Yarım Dalga Dipol Antenin Çalışma Prensibi ve Boyut Hesaplaması

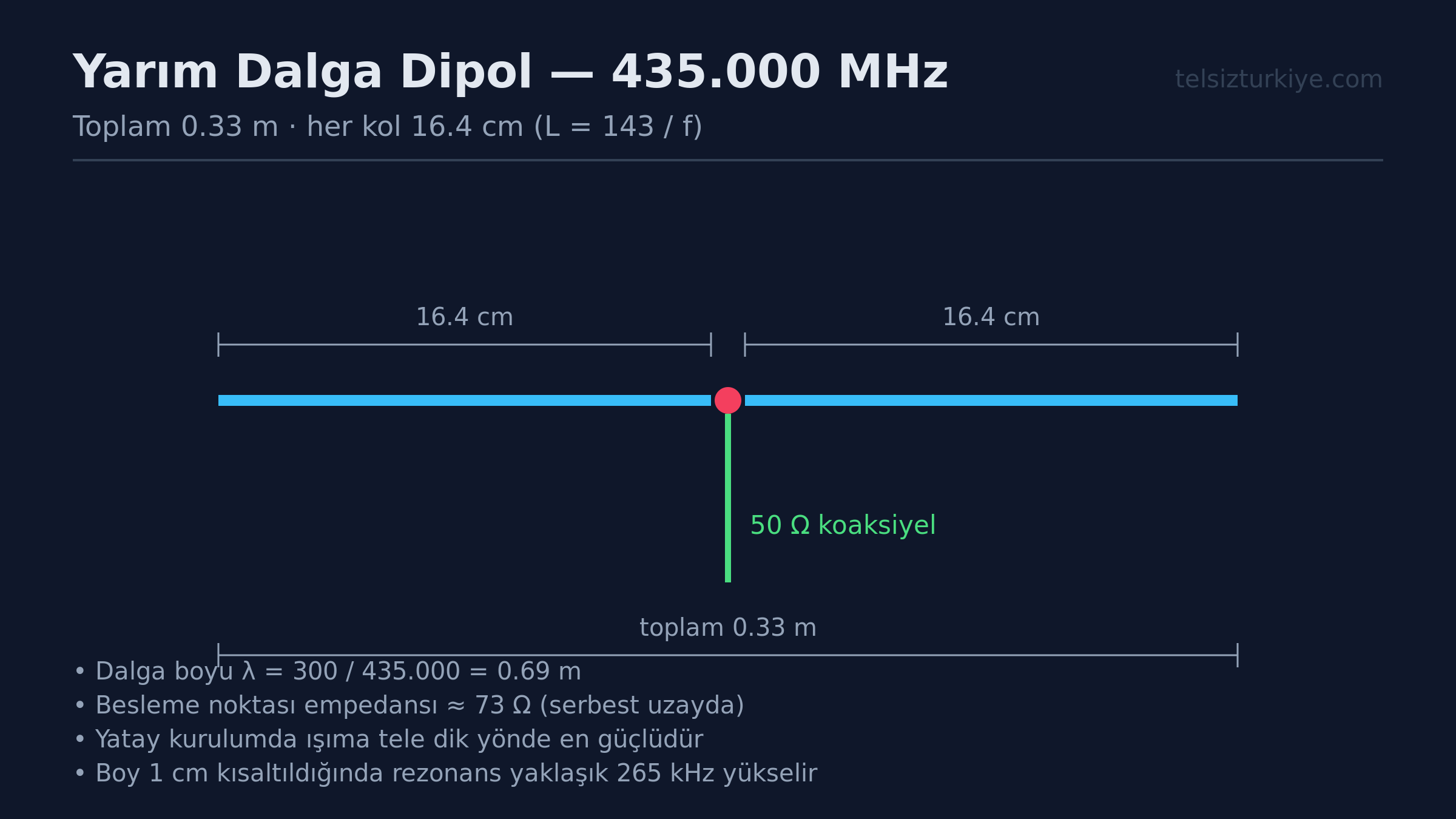

Yarım dalga dipol anten, simetrik yapısıyla bilinen ve 50 ohm empedansa en yakın besleme noktalarından birini sunan temel bir radyatördür. 435.000 MHz merkez frekansı için fiziksel boy hesaplaması yapılırken dalga boyu formülü kullanılır. Fiziksel boy, serbest uzay dalga boyunun kısaltma faktörü ile çarpılmasıyla bulunur ve pratik formül L (metre) = 143 / f (MHz) olarak uygulanır. Bu hesaplamaya göre 435 MHz için toplam eleman boyu yaklaşık 32.8 santimetre civarındadır.

Bu antenin en büyük avantajı, yatay veya dikey polarizasyon esnekliği sağlamasıdır. FM ses haberleşmesinde dikey polarizasyon tercih edilirken, zayıf sinyal (weak signal) ve SSB/CW çalışmaları için yatay konumlandırma şarttır. Geniş bant genişliği sayesinde 430-440 MHz aralığında düşük duran dalga oranı (SWR) elde etmek mümkündür.

Müstakil Ev Çatısı İçin Montaj ve Fiziksel Yerleşim

Müstakil ev çatısına yapılacak direk montajında rüzgar yükü ve mekanik dayanım ilk gözetilmesi gereken unsurlardır. Alüminyum veya pirinç borulardan yapılan dipol elemanları, çatıdaki metal bacalardan veya diğer anten kollarından en az yarım dalga boyu uzakta tutulmalıdır. Aksi takdirde yakın alan kuplajı nedeniyle antenin ışıma paterni bozulur ve istenmeyen yönlülük kazanır.

Kablo geçişi sırasında RG-213 veya düşük kayıplı H-155 gibi kaliteli koaksiyel kablolar kullanılmalıdır. Çatıdan eve iniş esnasında kablonun su sızdırmazlığı sağlanmalı ve gerilim azaltıcı (strain relief) kelepçelerle sabitlenmelidir. Uzun kablo runs durumunda 435 MHz bandındaki zayıflama (attenuation) hızla artacağı için kablo boyu mümkün mertebe kısa tutulmalıdır.

Yıldırım Koruması ve Topraklama Gereksinimleri

Çatı kurulumlarında yıldırım koruması hayati önem taşır. Anten direği, binanın ana paratoner veya topraklama sistemine düşük dirençli bakır şerit veya kalın kalibreli örgü kablo ile bağlanmalıdır. Doğrudan yıldırım darbesi almasa bile, atmosferik statik yükler dipol üzerinde birikebilir.

Bu birikimi önlemek ve alıcı-verici cihazın ön ucunu (front-end) korumak için koaksiyel hat üzerine bir gas tube (gaz tüplü) parafudr eklenmelidir. Parafudrün topraklama terminali, çatıdaki ortak topraklama barasına kısa ve direkt bir hat ile bağlanmalıdır. BTK ve KEGM yönetmelikleri gereği amatör telsizciler istasyonlarının emniyetinden bizzat sorumludur.

Alternatif Antenlerle Kıyaslama ve Tercih Edilme Durumları

Yarım dalga dipol; Collinear veya Yagi antenlerle kıyaslandığında kazanç (gain) açısından zayıf kalır. Yagi anten gibi yüksek yönlü değildir, omnidireksiyonel (her yönü görür) bir ışıma paternine yaklaşır. Ancak Yagi kuracak yerin veya rotatör imkanının olmadığı durumlarda mükemmel bir uzlaşma noktasıdır.

Eğer yerel bölgenizdeki ana röleler belirli bir yönde kümelenmemişse ve her yöne eşit kapsama istiyorsanız dipol tercih edilmelidir. Maliyeti sıfıra yakındır, ev yapımı (homebrew) projeler için en ideal başlangıç noktasıdır.

• Anten eleman boyunu 435 MHz merkez frekansına göre hassas şekilde kesin.
• Montaj direğinin çatıdaki metal yapısal unsurlardan yalıtıldığından emin olun.
• RG-58 yerine düşük kayıplı koaksiyel kablo ve kaliteli N-tipi konnektör kullanın.
• Çatı girişinde su sızdırmazlık contası ve koaksiyel damla döngüsü (drip loop) yapın.
• Sisteme mutlaka harici bir RF parafudr ve bağımsız topraklama hattı ekleyin.

Sizin çatınızdaki UHF sistemlerinde dipol mü yoksa kazançlı bir collinear mi tercihiniz oldu, saha testlerinde aldığınız sonuçlar nedir?
