Çeyrek Dalga Ground Plane Anten Kurulumu ve Montajı (2 Metre)



2 metre VHF bandında (144-146 MHz) verimli bir istasyon kurmanın en pratik yolu çeyrek dalga ground plane anten yapmaktır. Bu anten, basit yapısına rağmen doğru hesaplandığında 50 ohm empedans sunar ve dik açılı radyantları sayesinde sıfır dereceye yakın bir ışıma açısı yakalayarak geniş kapsama sağlar. Özellikle yerel görüşmeler ve simplex denemeler için idealdir.

Anten Boyutlarının Hesaplanması

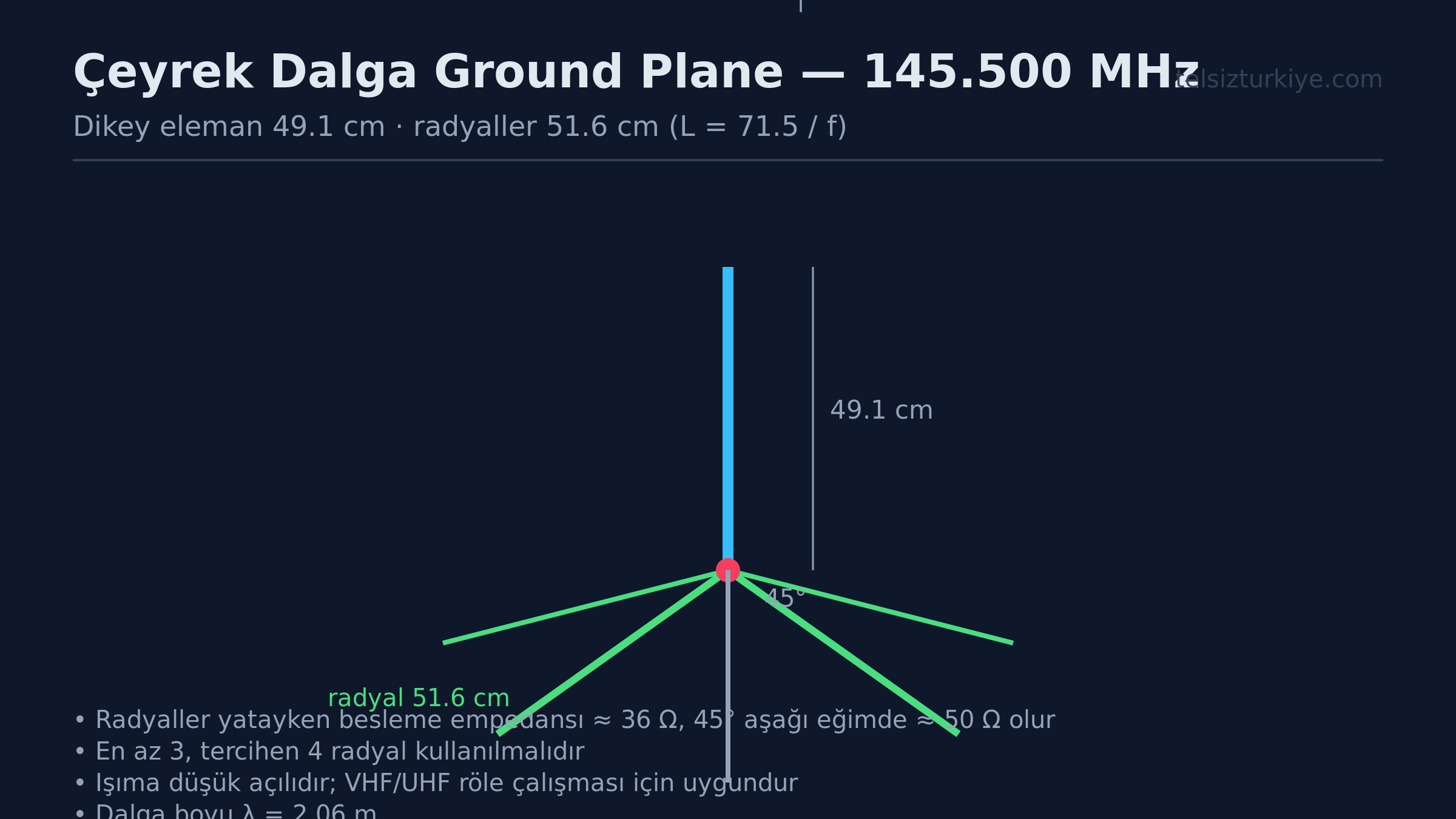

Referans frekansımız olan 145.500 MHz için radyal ve ışıma elemanı boylarını hassas biçimde hesaplamamız gerekir. Temel formülümüz L (metre) = 143 / f (MHz) şeklindedir ve bu hesaplama sonucunda çeyrek dalga boyu pratik olarak 48.2 santimetre çıkar. Işıma elemanı bu boyda kesilirken, radyal elemanlar ise hız faktörü ve dip uç etkileri göz önüne alınarak yüzde iki ila üç oranında daha uzun, yani yaklaşık 49.5 santimetre boyunda kesilir.

Radyallerin konnektör zeminine göre 45 derecelik açıyla aşağıya sarkıtılması, antenin nominal 50 ohm empedansa ulaşmasını sağlar. Bu empedans uyumu sayesinde düşük duran dalga oranı (SWR) elde edilir ve coax kablo kayıpları minimumda tutulur. Malzeme olarak 3 ila 4 milimetre kalınlığında pirinç veya paslanmaz çelik çubuklar mekanik dayanım açısından en iyi sonucu verir.

Direk Seçimi ve Çatı Montajı
Müstakil ev çatısına yapılacak montajda rüzgar yükü ve mekanik sarsıntılar hesaba katılmalıdır. En az iki metre boyunda galvanizli çelik direk kullanılmalı ve direk tabanı çatı mahyasına veya baca gövdesine sağlam kelepçelerle sabitlenmelidir. Antenin yüksekliği, VHF dalgalarının lineer yayılımı açısından kritik olup, antenin çevredeki engelleyici yapıların ve çatı saclarının üzerinde kalması şarttır.

Çatı üzerinde çalışan amatörlerin KEGM tarafından belirlenen güvenlik kurallarına uyması ve özellikle elektrik hatlarına karşı dikkatli olması hayati önem taşır. Direk gergi telleri ile desteklenmeli, fırtınalı havalarda devrilmeyecek şekilde dengelenmelidir. Kablo geçişi sırasında ise sızdırmazlık elemanları kullanılmalı ve koaksiyel kablonun bükülme yarıçapına sadık kalınmalıdır.

Yıldırım Koruması ve Kablo Sonlandırma
Çat üzerindeki metal kısımlar doğrudan yıldırım çekme potansiyeline sahiptir; bu yüzden RF koaksiyel paratoner veya yıldırım deşarj ünitesi kullanımı zorunludur. Bakır topraklama çubuğu bina dışına çakılmalı ve kalın bir toprak kablosuyla sistem potansiyel dengeye getirilmelidir.

Kablo olarak düşük kayıplı RG-213 veya benzeri kaliteli 50 ohm koaksiyel kablolar tercih edilmelidir. Konnektör montajında lehim kalitesine dikkat edilmeli, nem girişini engellemek için vulkanize bant ve daralan makaron ile yalıtım yapılmalıdır. Kurulum bittikten sonra SWRmetre ile 144-146 MHz aralığında ölçüm yapılarak anten rezonansı kontrol edilmelidir.

Pratik Kontrol Listesi

• Işıma elemanı ve radyallerin boyları 145.500 MHz referans alınarak tekrar ölçüldü mü?
• Radyal açıları 45 dereceye ayarlandı ve mekanik olarak sabitlendi mi?
• Direk gergi telleri ve bağlantı cıvataları rüzgara karşı sıkılaştırıldı mı?
• Yıldırım deşarj ünitesi ve topraklama hattı binanın ana toprağına bağlandı mı?
• Koaksiyel kablo SWRmetre ile test edilip 1.5 altı değer görüldü mü?

Sizin müstakil çatı kurulumlarında rüzgar yüküne karşı tercih ettiğiniz en dayanıklı direk ve sabitleme yöntemi hangisidir?
