6 metre (50 MHz) bandı, özellikle yaz aylarında açılmalar (Sporadic-E) sayesinde amatör telsizcilere oldukça keyifli DX imkanları sunar. Ev tipi sabit kurulumlar büyük antenlere elverişlidir ancak portatif operasyonlarda hafiflik ve hız en büyük önceliktir. Bu rehberde, arazide hızlıca kurabileceğiniz, 50-52 MHz aralığında çalışan çeyrek dalga ground plane antenin yapım detaylarını bulacaksınız.



Teorik Hesaplama ve Ölçülendirme

Çeyrek dalga antenlerin boy hesaplaması, ışıyıcı (radiator) ve radyal elemanlar için temel formüllere dayanır. Referans frekansımız olan 51.000 MHz için dalga boyu hesaplandığında temel formül L (metre) = 143 / f (MHz) olarak karşımıza çıkar. Ancak pratik uygulamalarda iletkenin çapı ve çevre koşulları hızı etkilediği için hesaplanan değerler sahada hafifçe kısalır.

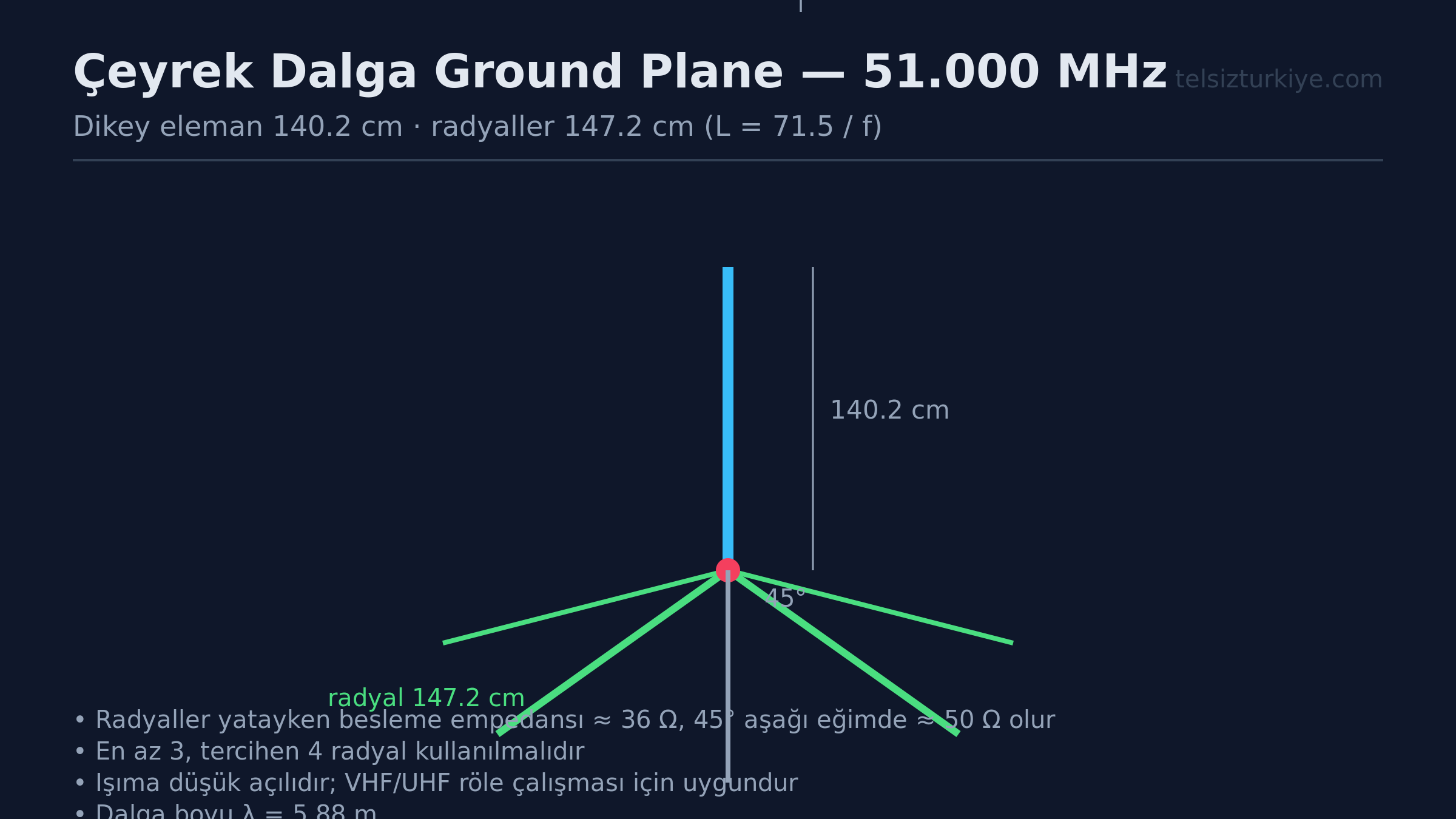

Işıyıcı Eleman (Driven Element): Referans frekansımız için teorik çeyrek dalga boyu yaklaşık 1.47 metredir. Pratik uygulamada bu uzunluk 50 MHz bandının ortasını yakalamak adına 142.5 cm ile 144 cm arasında başlanarak SWR ölçümüne göre kesilerek ayarlanmalıdır.

Radyal Elemanlar (Counterpoise): Antenin empedansını 50 ohma yaklaştırmak ve dipol etkisi yaratmak için en az üç, tercihen dört adet radyal gerekir. Radyal boyları ışıyıcıdan yaklaşık yüzde 5 daha uzun tutulur ve yataydan aşağıya doğru 45 derecelik bir açıyla bükülür. Bu açı empedans uyumunu doğrudan etkiler.

Malzeme Listesi ve Mekanik Yapı

Arazi kullanımında malzeme seçimimiz hafif, dayanıklı ve taşınabilir olmalıdır. Alüminyum çubuklar hem ağırlık hem de rüzgar direnci açısından idealdir.

• 1 adet SO-239 şasi dişi konnektör (Kablolu veya panel tipi)
• 1 adet 145 cm uzunluğunda 6-8 mm alüminyum veya pirinç çubuk (Işıyıcı)
• 4 adet 150 cm uzunluğunda alüminyum çubuk veya esnek bakır tel (Radyaller)
• Küçük bir parça epoksi veya plastik blok (Konnektör sabitleme ve radyal tutucu için)
• RG-58 veya kayıpları düşük RG-8X koaksiyel kablo

Mekanik montajda SO-239 konnektörün orta pinine dikey ışıyan eleman lehimlenir veya vida ile tutturulur. Konnektörün dört adet montaj deliğine ise radyal telleri bağlanarak 45 derece aşağı yönlendirilir. Arazide rüzgara dayanması için hafif bir fiberglas olta kamışı veya plastik boru destek olarak kullanılabilir.


Kurulum ve SWR Ayarı

Arazide kurulum yapılırken antenin yerden yüksekliği, ölçülen SWR değerini doğrudan etkiler. Anteni olta kamışı yardımıyla en az 1.5 - 2 metre yüksekliğe kaldırmak, yer etkisini azaltarak daha net sonuç almanızı sağlar. Telsizinizi doğrudan yüksek güce vermeden önce düşük güçte (QRP) SWR metre ile ölçüm yapın.

Ölçüm Adımları: Anten analizörü veya SWR metre kullanarak 50.000 MHz ile 52.000 MHz arasında tarama yapın. Eğer rezonans frekansı hedeflenen 51 MHz'in altında çıkarsa, ışıyan elemanı birer santimetre kısaltın. Frekans yüksek çıktıysa eleman kısa kalmıştır; bu durumda ekleme yapmak zor olacağı için başlangıçta ölçüyü biraz uzun tutmak her zaman avantaj sağlar. Radyal açısını 30 ile 45 derece arasında değiştirerek en düşük SWR noktasını sabitleyin.

Portatif Operasyon İçin İpuçları

Taşınabilirlik, arazi telsizciliğinin en kritik unsurudur. Demonte edilebilir bağlantılar kullanmak, çanta içinde yer kazanmanızı sağlar.

• Radyal tellerini sökülebilir kelebek vida sistemiyle yaparsanız kurulum süreniz dakikalara iner.
• Koaksiyel kablo boyunu mümkün olduğunca kısa tutun; 50 MHz bandında uzun kablolar gereksiz zayıflama yaratır.
• Arazide ağaç dalları veya fiberglas çubukları dikme olarak değerlendirin, metal direklerden kaçının.
• Operasyon öncesi KEGM ve BTK tarafından belirlenen amatör telsizcilik frekans bandı planına uygun hareket ettiğinizi kontrol edin.

Bu çeyrek dalga ground plane projeyi kendi portatif çantanızda denediğinizde elde ettiğiniz en iyi SWR frekansı ne oldu?
