80 metre bandı (3.5 - 3.8 MHz), amatör telsizcilikte yerel ve bölgesel haberleşme için en kritik alt frekanslardan biridir. Özellikle doğa faaliyetlerinde ve afet haberleşmesinde bu bantta stabil çalışabilmek, doğru anten seçimine doğrudan bağlıdır. Bu yazıda, referans frekans olarak aldığımız 3.650 MHz merkezli bir yarım dalga dipol antenin arazide hangi senaryolarda tercih edilmesi gerektiğini, pratik avantajlarını, dezavantajlarını ve alternatif sistemlerle olan performans farklarını teknik açıdan ele alacağız.




Fiziksel Boyutlar ve Hesaplama Yöntemi

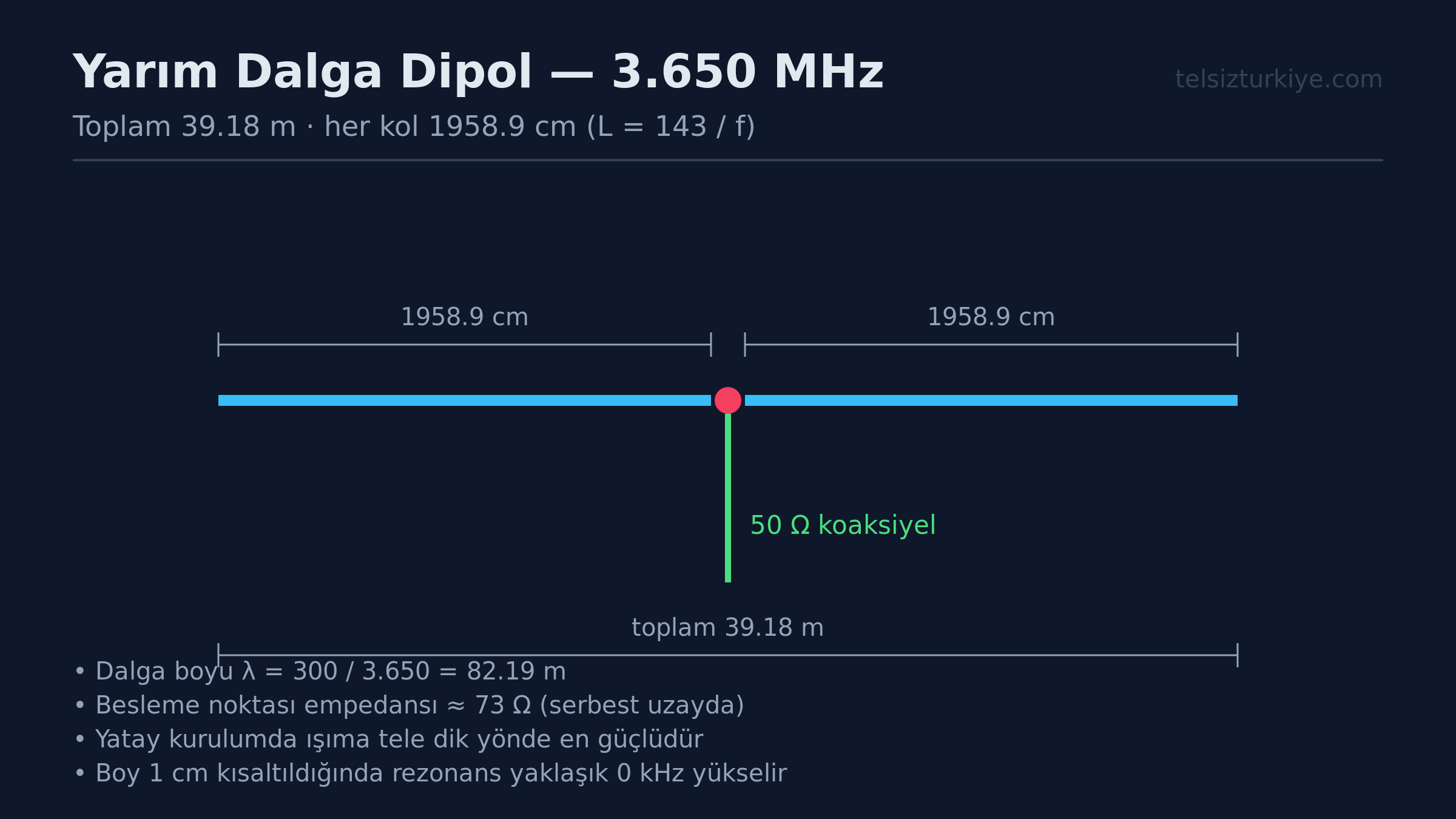

80 metre gibi düşük bir frekans bandında çalışmanın en büyük zorluğu fiziksel dalga boyunun getirdiği hacimdir. 3.650 MHz referans frekansı için teorik yarım dalga boyu hesaplaması yapılırken L = 143 / f(MHz) formülü kullanılır. Bu hesaplamaya göre toplam tel boyu yaklaşık 39 metre civarındadır ve her bir bacak 19.5 metre uzunluk gerektirir. Bu uzunluk, sahada her ağacın veya çubuğun bu sistemi taşımaya uygun olmadığını gösterir.

Arazi kullanımında bu boyut, antenin kurulum geometrisini doğrudan etkiler. Ters V şeklinde kurulacak bir sistemde merkez yüksekliğin en az 8 ila 10 metre arasında olması istenir. Aksi takdirde, zemin kayıpları artar ve radyasyon açısı gökyüzüne doğru kayarak NVIS (Yakın Dikey Gök Dalgası Yayılımı) karakteristiği gösterir. Bu durum, uzun mesafe DX bağlantılarını sınırlar ancak 300-400 kilometre yarıçaplı bölgesel telsiz ağları için mükemmel sonuç verir.

Arazi Kurulumunda Avantajlar ve Dezavantajlar

Portatif operasyonlarda bu antenin en büyük avantajı, ek bir radyal sistemi gerektirmemesi ve dengeli (balanced) bir yük sunmasıdır. Yatay veya ters V yerleşimde, ground plane antenlere kıyasla toprak kalitesinden çok daha az etkilenir. Kurulum için iki adet sağlam ağaç ve hafif bir naylon ip yeterlidir.

Dezavantaj tarafında ise en büyük sorun mekanik yük ve ağırlıktır. 1.5 mm ila 2.5 mm kesitli bakır kaplı çelik tel kullanıldığında dahi makara ağırlığı ve rüzgar direnci artar. Ağaç bulanamayan açık arazilerde iki adet teleskopik mast taşımak zorundadır. Ayrıca 3.5 ile 3.8 MHz arasında SWR band genişliği dar olduğundan, frekans değiştirdiğinizde anten boyunu yeniden ayarlamak veya hat üzerinde tuner kullanmak şarttır.

Alternatif Anten Sistemleriyle Kıyaslama

80 metre portatif kullanımda en yaygın alternatifler End-Fed Half Wave (EFHW) ve dikey (vertical) antenlerdir. EFHW antenler tek bir uçtan beslendiği için ağaç yerleşimi açısından esneklik sağlasa da, yüksek gerilimli trafo (Unun) kayıpları ve iyi bir karşı ağırlık teli zorunluluğu getirir. Dikey antenler ise geniş radyasyon açısı sunar ancak etkili bir radyal tarlası olmadan verimli çalışmaz.

End-fed sistemlerde kullanılan karşı ağırlık teli, dipolün sağladığı simetrik akışın aksine ortak mod akımlarına sebep olabilir. Yarım dalga dipol ise dengeli yapısı sayesinde koaksiyel kablo üzerinde daha az RF dönüşü yaratır. Balun kullanımı ile bu durum tamamen kontrol altına alınabilir, bu da sahada parazitsiz alım gücü sağlar.

Hangi Durumlarda Kesinlikle Tercih Edilmeli?

Bu anten, özellikle ormanlık alanlarda, iki sabit nokta arasında hızlıca gerilebilecek destek ağaçlarının bulunduğu kamplarda ilk tercih olmalıdır. Yerel afet haberleşme tatbikatlarında, KEGM ve BTK yönetmeliklerine uygun çağrı işaretinizle 3.650 MHz civarında net bir bölgesel ses veya veri köprüsü kurmak istiyorsanız en güvenilir çözümdür.

Aşırı rüzgarlı dağ zirvelerinde ise rüzgar yükü dezavantaj oluşturduğu için daha kısa loaded dipol sistemlerine yönelmek gerekebilir. Ancak orman içi ve orta rakımlı arazi şartlarında, saf yarım dalga boyunun getirdiği verim hiçbir kayıplı bobinli sistemle kıyaslanamaz.


Pratik Saha Kontrol Listesi

• Anten tellerini açmadan önce arazi üzerindeki ağaç ve mast yerleşimini önceden planlayın.
• Merkez balun noktasını nemden koruyacak şekilde askı ipiyle gerdirin.
• Frekans bandı dar olduğu için yanınızda mutlaka harici anten analizörü veya SWR metre bulundurun.
• Bağlantı noktalarında korozyonu önlemek için paslanmaz kelepçe ve somun kullanın.
• Koaksiyel kablo ağırlığının merkeze binmesini önlemek için gergi yükünü ayrı bir iple taşıyın.

Sizin 80 metre portatif çalışmalarınızda tercih ettiğiniz anten tipi nedir, sahada yaşadığınız en büyük SWR sorunu nasıl çöztünüz?
