Müstakil ev çatısına kurulan dikey antenlerin performansını belirleyen en kritik aşama doğru SWR ayarı ve fiziksel yerleşimdir. 10 metre (28-29.7 MHz) bandında çalışırken, dalga boyunun kısa olması hataları affetmez; birkaç millimetrelik yanılmalar bile rezonans frekansını bandın dışına kaydırabilir. Bu kılavuzda, referans frekansımız olan 28.500 MHz merkezinde kusursuz bir uyum yakalamak için izlenmesi gereken adımları teknik detaylarıyla ele alıyoruz.



Fiziksel Montaj ve Çatı Güvenliği
Çatıya kurulacak dikey antenin rüzgar yüküne dayanıklı bir direk üzerine sabitlenmesi hayati önem taşır. Anten boyu kısaldıkça mekanik montaj kolaylaşır ancak radyal sisteminin düzgün yerleştirilmesi gerekir. 10 metre bandı için çeyrek dalga (1/4) dikey anten kullanıyorsak, radyal elemanlarının yatayla yapacağı açı 45 derece civarında olmalı ve empedans 50 ohm seviyesine çekilmelidir.

Montaj sırasında çatıdaki metal aksamdan ve çatı izolasyon malzemelerinden yeterli mesafenin bırakılması şarttır. Yakındaki metal bacalar veya oluklar antenin ışıma paternini bozar ve SWR değerini olumsuz etkiler. Koaksiyel kablo olarak kayıpları düşük tutmak adına RG-213 veya benzeri kaliteli bir kablo tercih edilmeli, bina girişine gelmeden mutlaka kaliteli bir yıldırım koruyucu parafudr kullanılmalıdır. Topraklama çubuğu binanın ana topraklama barasına düşük dirence sahip kalın bir bakır kabloyla bağlanmalıdır.

Teorik Hesaplama ve Boy Karşılastırma Mantığı

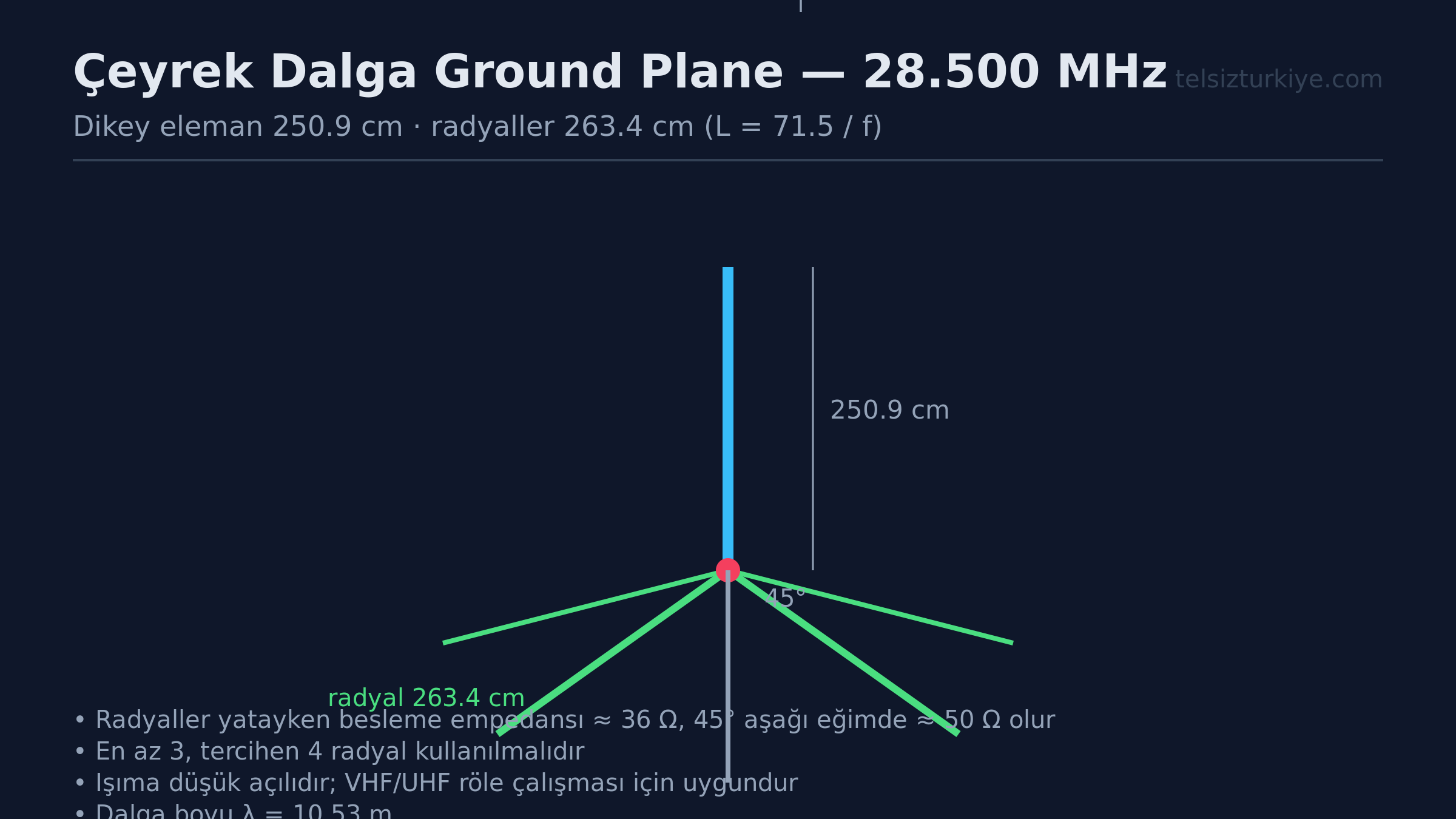

10 metre bandında anten boyunu hesaplarken temel formül olan L(metre) = 143 / f(MHz) yarım dalga veya çeyrek dalga için L = 71.5 / f(MHz) denklemi baz alınır. Referans frekansımız olan 28.500 MHz için çeyrek dalga boyu teorik olarak yaklaşık 2.51 metre civarındadır. Ancak hız faktörü, anten borusunun kalınlığı ve çevresel faktörler nedeniyle bu değer pratikte biraz daha kısa çıkacaktır.

Boy ayarlaması yaparken kesinlikle kesme, biçme işlemine aceleyle başlanmamalıdır. Teleskobik borulardan oluşan antenlerde boruları içeri iterek veya dışarı çekerek boy ile oynanır. Eğer rezonans frekansı 28.500 MHz'in altında çıkarsa, yani 27 MHz tarafına kaydıysa anten boyu uzun demektir; bu durumda radyatör boyu eşit miktarlarda kısaltılır. Rezonans 29 MHz üzerine kaydıysa anten kısa kalmıştır, boru boyu uzatılmalıdır.

Anten Analizörü ile Ölçüm Adımları
SWR ölçümü için transceiver cihazının dahili SWR metreleri başlangıç için fikir verse de, hassas ayar için mutlaka bir anten analizörü (örn. RigExpert veya NanoVNA) kullanılmalıdır. Cihaz 28.000 MHz ile 29.7 MHz aralığına taranacak şekilde ayarlanır. Ölçüm sırasında antenin çevresinde kimse olmamalı ve çatıdaki diğer metal cisimlerden uzak durulmalıdır.

Analizör taraması sonucunda minimum SWR noktasının frekansı not edilir. Hedefimiz olan 28.500 MHz noktasında SWR değerinin 1.5:1 altında, tercihen 1.2:1 veya daha iyi olması istenir. Rezonans noktası hedef frekanstan sapmışsa, yukarıda anlatılan boy ayarı mantığıyla radyatör boyuna milimetrik müdahaleler yapılır. Her değişiklikten sonra analizörle tekrar tarama yapılarak empedans (R ve X değerleri) kontrol edilir; X bileşeninin (reaktif direncin) sıfıra en yakın olduğu nokta yakalanmalıdır.

Mevzuat ve Sahada Karşılaşılan Zorluklar
Türkiye'de amatör telsizcilik faaliyetleri Kıyı Emniyeti Genel Müdürlüğü (KEGM) ve BTK düzenlemelerine tabidir. İstasyon kurulumunda kullanılan frekansların band planına uygun olması ve çağrı işaretinin zamanında mandallarla bildirilmesi zorunludur. Çatı montajlarında komşuların hakları ve olası TVI (televizyon paraziti) durumlarına karşı harmonik bastırma filtreleri kullanılmalıdır.

10 metre bandı atmosferik koşullara (F2 tabakası iyonizasyonu) çok bağlıdır ve DX için mükemmel fırsatlar sunar. Yanlış SWR ile yüksek güç (QRO) çıkmak telsizin çıkış katındaki transistörleri yakabilir; bu yüzden testler her zaman düşük güçte (QRP) yapılmalıdır.

• Anten analizörünü doğrudan anten kablosunun ucuna bağlayın, araya uzun ara kablolar koymayın.
• Ölçüm yaparken çatının metal parçalarından ve çatı kiremitlerinin altındaki folyolardan uzak durun.
• Boru boyunu her seferinde en fazla 1 cm değiştirerek SWR eğrisinin değişimini gözlemleyin.
• Yıldırım koruyucu topraklamasının sağlamlığını ohmmetre ile mutlaka kontrol edin.
• Frekans taramasını tüm 10 metre bandını kapsayacak şekilde (28.0 - 29.7 MHz) geniş yapın.

Sizin çatınızdaki 10 metre dikey anten kurulumunda karşılaştığınız en inatçı rezonans kayması sorunu ne oldu ve bunu nasıl çözdünüz?
