End-Fed Yarım Dalga (EFHW) antenler, 40 metre bandında (7.0-7.2 MHz) pratik kurulum avantajları ve yüksek verimleri nedeniyle saha operasyonlarında sıklıkla tercih edilir. Özellikle referans frekansımız olan 7.100 MHz merkezli çalışmalarda, doğru mekanik yerleşim ve RF izolasyonu sağlanmadığında yüksek SWR ve ortak mod akımı problemleri kaçınılmaz olur. Bu teknik kılavuzda, sahada sorunsuz çalışacak bir EFHW sisteminin mekanik ve RF temellerini ele alıyoruz.



Direk Seçimi ve Mekanik Dayanım

Anten kurulumunda kullanılacak direğin, antenin ağırlığını, rüzgar yükünü ve buzlanma gibi çevresel faktörleri taşıyabilecek mukavemette olması şarttır. 40 metre bandı için tam boy yarım dalga tel uzunluğu yaklaşık 20 metredir ve bu uzunluk ciddi bir germe kuvveti uygular. Teleskopik fiberglas direkler hafiflik sunsa da rüzgarlı arazilerde yeterli esnekliği gösteremeyebilir; bu nedenle alüminyum veya kompozit mastlar tercih edilmelidir.

Direğin devrilmesini önlemek için gergi telleri kritik önem taşır. Metal gergi telleri anten radyasyon paternini bozacağı ve parazit üreteceği için, her bir metrede izolatörler ile bölünmüş naylon veya dacron ip kullanılmalıdır. Direk tabanının toprakla teması yalıtılmalı, rüzgar yükünü dengelemek adına en az üç yönden 120 derece açıyla mast desteklenmelidir.

Yükseklik ve Toprak Etkisi

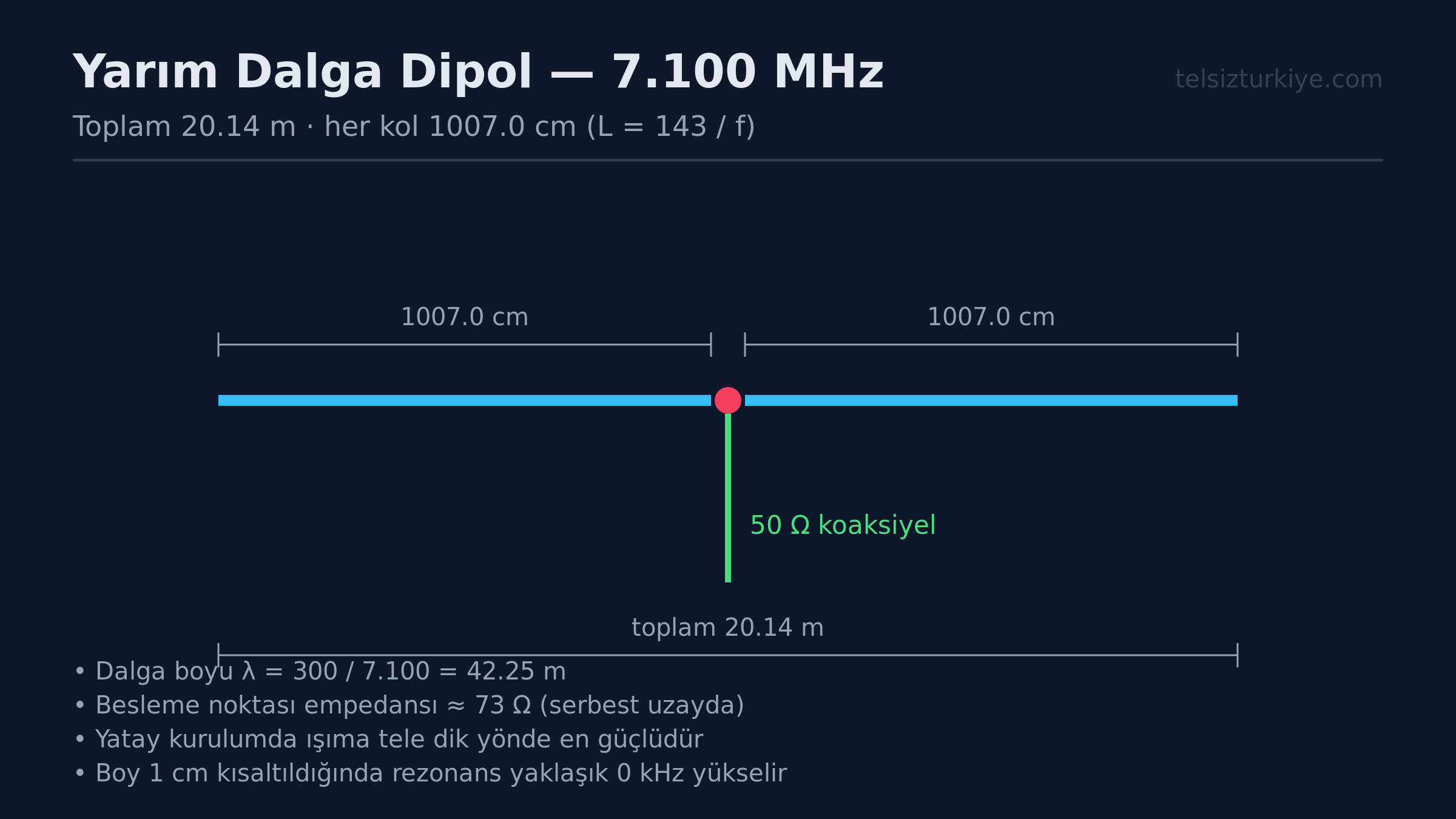

EFHW antenlerin performansı, yerden yüksekliğine doğrudan bağlıdır. Yarım dalga dipol formülü olan L = 143 / f(MHz) üzerinden hesaplandığında, 7.100 MHz için fiziksel tel uzunluğu yaklaşık 20.14 metredir. Teorik olarak antenin tabanı veya trafosu yere yakın olabilir ancak ışıma yapan ana gövdenin yerden en az çeyrek dalga boyu (yaklaşık 10 metre) yükseklikte kurulması düşük açılı DX yayılımları için zorunludur.

Alçak kurulumlar, toprağın dielektrik özelliklerinden olumsuz etkilenir ve ışıma açısını gökyüzüne doğru dikleştirerek yerel görüşmeleri artırırken uzak mesafe bağlantılarını zayıflatır. Anten telinin altından geçen yüksek gerilim hatları, metal çatı konstrüksiyonları veya diğer antenler kapasitif kuplaja neden olarak rezonans frekansını kaydırır. Bu yüzden yatay düzlemde çevredeki iletken yapılardan en az birkaç metre açıklık bırakılmalıdır.

Çevre Etkisi ve RF İzolasyonu

End-Fed sistemlerin en zayıf noktası, yüksek empedans dönüşümü yapılan 49:1 veya benzeri UnUn trafolarının girişinde oluşan ortak mod akımlarıdır. Radyatör telinin kendisi dengesiz bir yapıda çalıştığı için, besleme hattının dış kalkanı üzerinden tasfiye olamayan RF akımları koaksiyel kabloyu da bir anten parçası haline getirir. Bu durum telsiz kasasında RF yanmalarına, ses modülasyonunda bozulmalara ve TVI (televizyon paraziti) şikayetlerine yol açar.

Bu sorunu çözmek için trafo girişine mutlaka kaliteli ferrit çekirdekler (genellikleMix 31 veya Mix 43) sarılarak bir Choke Balun (akım balunu) eklenmelidir. Koaksiyel kablonun topraklanması, binaya giriş noktasında veya saha çadırı yakınında bakır çubuklar yardımıyla yapılmalı, KEGM yönetmeliklerine uygun olarak yıldırım koruma deşarj elemanları sisteme entegre edilmelidir.

Güvenli Montaj ve Saha Güvenliği

Saha montajında en öncelikli kural güvenliktir. Anten telleri asla enerji nakil hatlarının altına veya çok yakınına kurulmamalıdır. Fırtınalı havalarda veya yağmur altında direk dikme işlemlerinden kesinlikle kaçınılmalıdır, çünkü karbon fiber veya ıslak ahşap/metal direkler mükemmel birer iletkendir.

Kurulum bittikten sonra telin gerginliği, ani rüzgarlarda trafo bağlantı noktasını koparmayacak şekilde hafif bir sarkmaya (catenary) izin verecek şekilde ayarlanmalıdır. Anten uçlarına yüksek görünürlüklü ikaz şeritleri bağlanarak yayaların veya saha personelinin tele takılması engellenmelidir. Sistemin ilk testi mutlaka düşük güçte (QRP seviyesinde) yapılmalı, SWR analizörü ile 7.0-7.2 MHz bandı taranarak rezonans noktası teyit edilmelidir.

• Anten tel uzunluğunu 7.100 MHz için formüle göre hassas şekilde kesin.
• Gergi tellerini dacron ip kullanarak izolatörlerle bölün.
• Radyatör gövdesini yerden en az 10 metre yükseklikte konumlandırın.
• Trafo girişine mutlaka etkili bir ortak mod choke balun ekleyin.
• Enerji nakil hatlarından güvenli mesafede olduğunuzu kontrol edin.
• Sistemi devreye almadan önce SWR analizi yapın.
