Portatif VHF operasyonlarında doğru anten seçimi ve mekanik yerleşim, sahadaki başarının temelini oluşturur. Özellikle 144-146 MHz bandında verimli iletişim kurabilmek, antenin fiziksel özelliklerinin yanı sıra çevreyle olan etkileşimini de optimize etmeyi gerektirir. Bu rehberde, arazi şartlarında hızlıca kurulabilen ve standart 50 ohm empedansa sahip yarım dalga dipol antenin montaj detaylarını ele alacağız.




Fiziksel Boyutlandurma ve Frekans Hesabı

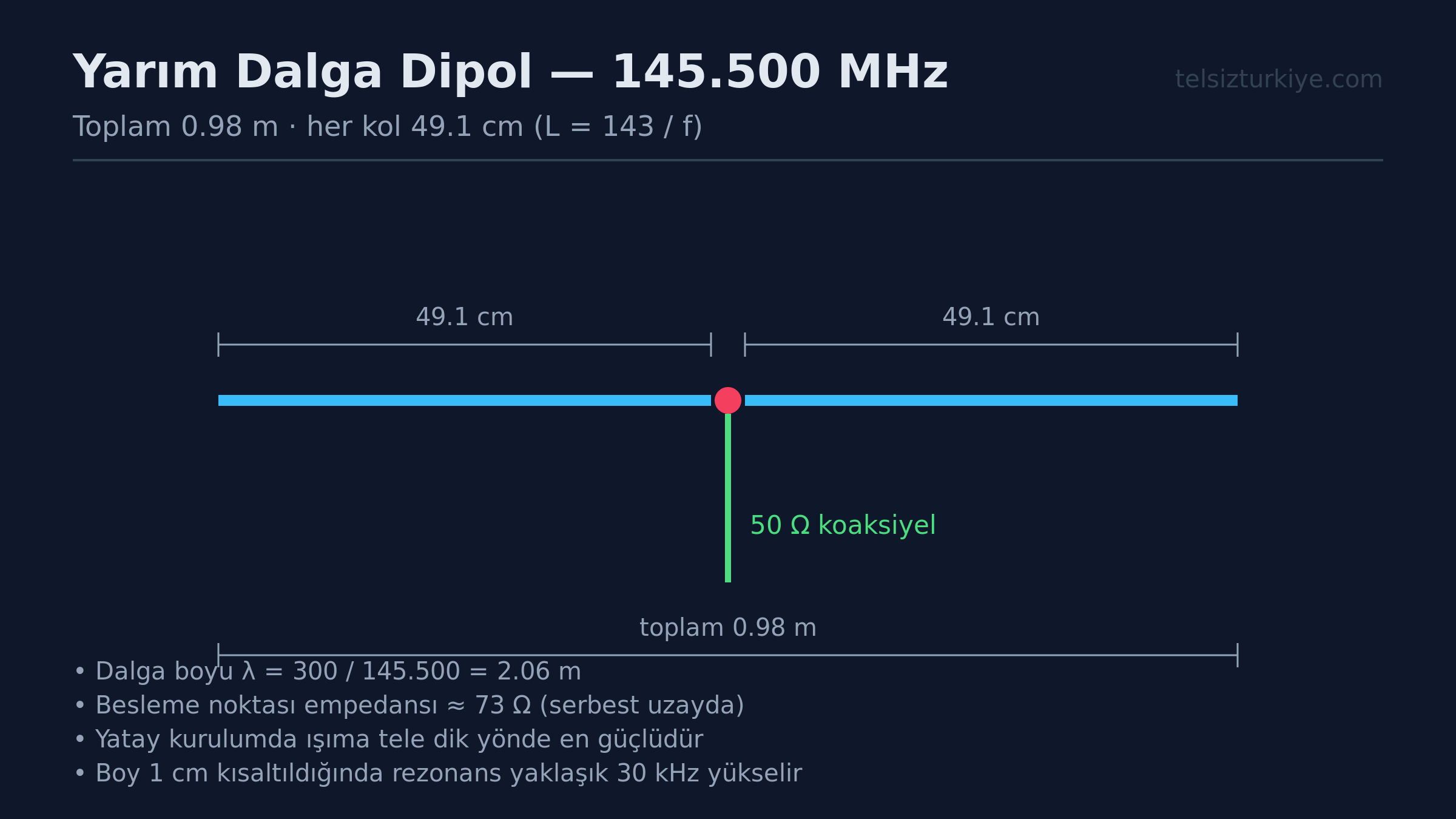

145.500 MHz ulusal simplex çağrı frekansımız için yarım dalga boyu hesaplarken standart formülü kullanıyoruz. L eşittir 143 bölü f(MHz) formülü bize metre cinsinden net boyu verir. Bu hesaba göre 145.500 MHz için toplam boy yaklaşık 98 santimetre civarındadır ve her bir bacak 49 santimetre olarak kesilir.

Kullanılan iletkenin çapı, yalıtkan kaplaması ve kesim toleransları rezonans frekansını doğrudan etkiler. Sahada bu boyu hassas ayarlamak için bacak uçlarına ayar payı bırakmak ve anten analizörü ile SWR ölçerek son boyu vermek her zaman en doğru yöntemdir. Hedefimiz 144 ile 146 MHz arasında 1.5 altı bir duran dalga oranı yakalamaktır.

Direk Seçimi, Yükseklik ve Çevre Etkisi
Arazi kurulumlarında fiberglas teleskopik olta kamışları veya hafif alüminyum borular en pratik direk seçenekleridir. Antenin yerden yüksekliği en az yarım dalga boyu yani yaklaşık 1 metre olmalıdır ancak VHF bandında yükseklik her zaman kazanç demektir. Yüksek noktalar doğrudan görüş mesafesini artırır.

Çevre etkisi VHF frekanslarında oldukça belirgindir. Antenin yakınındaki ağaç gövdeleri, ıslak yapraklar ve özellikle insan vücudu RF enerjisini emer ve dipolün akım dağılımını bozar. Bu nedenle dipolü çalılıkların arasından uzakta, açık bir hatta tutmak sinyal kalitesini doğrudan yukarı çekecektir.

Güvenli Montaj ve Mekanik Dayanım
Arazi şartlarında rüzgar yükü en büyük tehlikedir. Dipolü taşıyan direk yere dik olarak sabitlenmeli ve en az üç yönden naylon veya dacron çadır ipiyle gergi verilerek desteklenmelidir. Metal tel germe halatları RF alanını etkileyeceği için kesinlikle kullanılmamalıdır.

Konnektör ve besleme noktası nemden korunmalıdır. RG-58 gibi standart koaksiyel kablolar portatif kullanım için yeterince esnektir ancak kablo ağırlığının dipolün orta konnektörüne binmesi lehimleri koparabilir. Bu yükü hafifletmek için kablo mutlaka direğe gergi bantları ile sabitlenmelidir.

Karşı Ağırlık Teli ve RF Akım Kontrolü
Balanced bir anten olan dipolü dengesiz koaksiyel kablo ile beslerken kablonun dış kalkanı üzerinde akım yürüyebilir. Bu durum radyo gövdesinde RF yanıklarına ve istenmeyen yayını bozan loblara yol açar. Bunu engellemek için besleme noktasının hemen altına bir balun sarılmalıdır.

Alternatif olarak besleme noktasından aşağıya doğru sarkıtılacak çeyrek dalga boyunda bir karşı ağırlık teli radyal görevi görür. Bu tel sistemin toprak düzlemini taklit ederek ışıma verimliliğini artırır ve sahadaki gürültü seviyesini belirgin şekilde düşürür.

• Anten boyutunu 145.500 MHz için hesaplayıp kesim yapın.
• Direği rüzgara karşı en az üç noktadan dacron ip ile gerdirin.
• Besleme kablosunun ağırlığını dipol orta konnektörüne bindirmeyin.
• RF akımlarını önlemek için uygun bir balun veya karşı ağırlık kullanın.
• Kurulum sonrası SWR değerini mutlaka kontrol edin.

Sizin arazi çalışmalarında dipol kurulumu için tercih ettiğiniz en pratik direk ve germe yöntemi hangisidir?
