Yarım dalga dipol anten, amatör telsizcilikte sıfırdan imal edilen ilk ve en verimli projelerden biridir. Doğru hesaplanmış ve sahada hassas şekilde akort edilmiş bir dipol, pahalı ticari antenlerden bile daha iyi sonuçlar verebilir. Özellikle 144 ile 146 MHz VHF bandında çalışan bu antenlerin SWR değerini düşürmek, hem çıkış katı transistörlerini korur hem de ışıma verimliliğini en üst düzeye çıkarır.

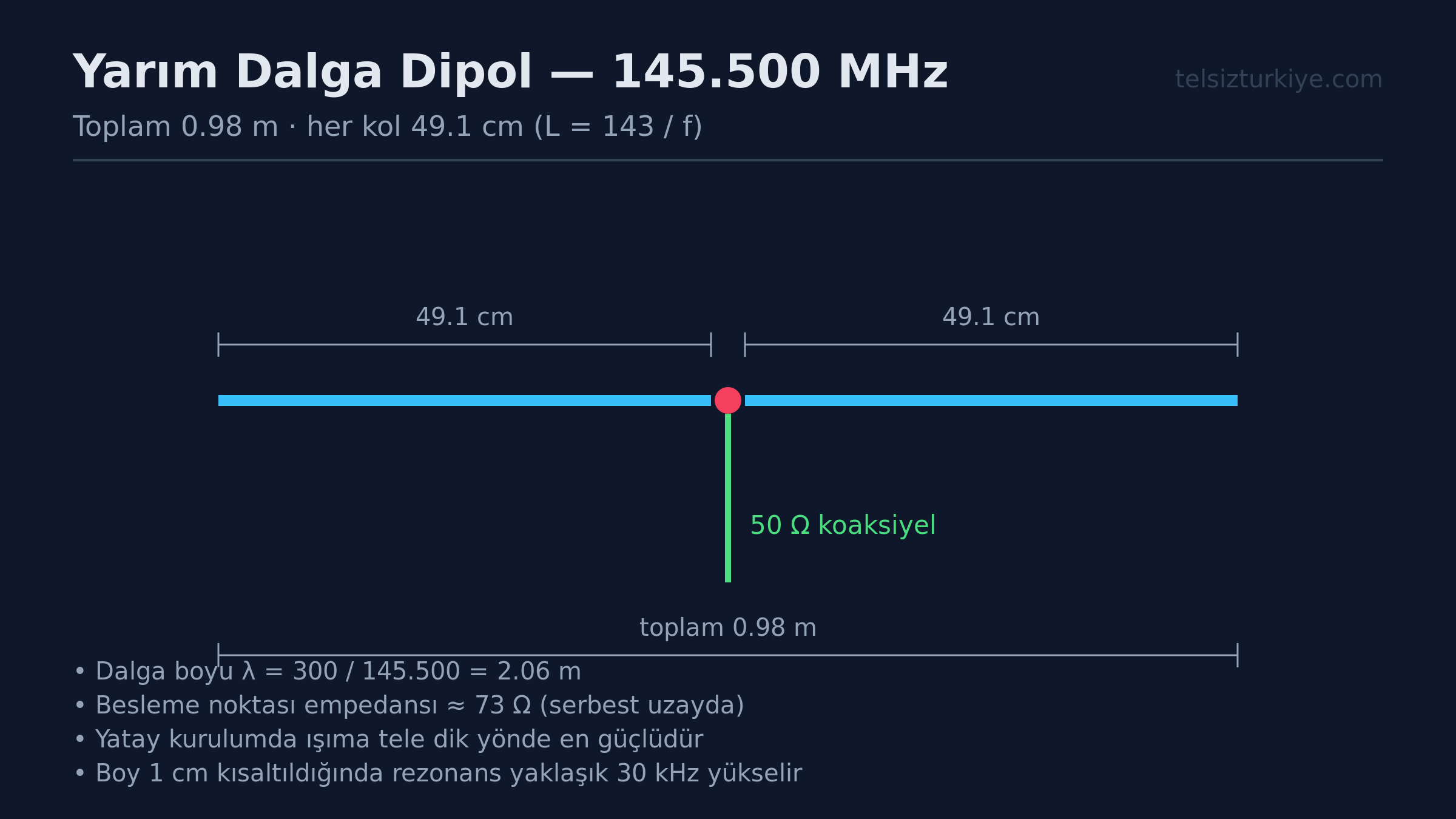

Anten yapımında temel fizik kuralları geçerlidir ve kullanılacak formül oldukça sadedir. Yarım dalga dipol için toplam fiziksel uzunluk metre cinsinden L = 143 / f(MHz) formülüyle bulunur. Referans frekansımız olan 145.500 MHz için bu hesaplama yapıldığında, toplam tel boyunun yaklaşık 98 santimetre olması gerekir. Her bir bacak için bu değer ikiye bölünerek 49 santimetre olarak kesilir. Ancak pratik uygulamada konektör kayıpları ve radyal etkiler nedeniyle biraz daha uzun kesim yapmak her zaman avantaj sağlar.

Teorik Hesaplama ve Fiziksel Boy Kesimi
Anten yapımına başlarken kullanılacak iletkenin cinsi doğrudan SWR başarısını etkiler. 2 metre bandında genellikle 2.5 mm bakır elektrik teli veya alüminyum boru tercih edilir. Kesim işlemine başlarken hesaplanan teorik boya ikişer santimetre pay eklenerek tel kesilir. Bu pay, rezonans frekansını aşağı çekmek ve gerekirse kısaltarak tam noktayı yakalamak için bırakılır.

Merkezde kullanılacak koaksiyel kablo bağlantı noktası veya balun, mekanik olarak sağlam olmalıdır. RG-58 veya daha düşük kayıplı RG-213 kablo kullanılarak dipolün ortasına simetrik bir besleme yapılır. Bacakların arasına konan izolatörün hava şartlarına dayanıklı Pleksiglas veya teflon malzemeden seçilmesi, dış ortamda empedans kaymalarını engeller.

Anten Analizörü ile Süpürme İşlemi
SWR ayarını yaparken en güvenilir cihaz anten analizörüdür. Cihazın 144 ile 146 MHz aralığına ayarlanarak bant taraması yapılması gerekir. Bu tarama sonucunda SWR eğrisinin dip yaptığı, yani en düşük olduğu frekans tespit edilir. Eğer bu dip nokta 144 MHz gibi bandın alt sınırındaysa, anten fiziksel olarak uzundur ve kısaltılması gerekir.

Ölçüm sırasında antenin yerden yüksekliği ve çevredeki metal cisimler sonuçları doğrudan etkiler. Bu yüzden ölçüm, nihai olarak kurulacağı yükseklikte veya ona yakın bir açık alanda yapılmalıdır. Balkon veya bina içi ölçümlerinde betonarme donatı demirleri empedansı bozacağı için sahte düşük SWR değerleri okunabilir, bu da sahaya çıkıldığında hayal kırıklığı yaratır.

Boy Kısaltma ve Uzatma Mantığı
SWR düşürme mantığı tamamen rezonans frekansını hedefe kaydırmak üzerine kuruludur. Hedef frekansımız olan 145.500 MHz değerinde SWR oranını 1.2:1 altına indirmek için adım adım ilerlenmelidir. Eğer dip nokta 144.5 MHz çıkarsa, her iki bacaktan da eşit miktarda, örneğin beşer milimetre kesilir ve tekrar ölçüm yapılır.

Kısaltma işlemi bittikten sonra telin ucu lehimlenmeli veya kıvrılarak emniyete alınmalıdır. Eğer yanlışlıkla fazla kesilip dip nokta 146 MHz üzerine çıkarsa, yeni bir tel kesmek veya uç eklemek gerekebilir. Bu yüzden her kesim işleminden sonra analizör ile kontrol yapmak, amatörün en büyük dostudur.

Saha Koşullarında Son Kontroller
Anten sabit bir direğe monte edildikten sonra son SWR testi gerçekleştirilir. RG-58 kablo boyunun SWR üzerindeki yalancı etkilerini elimine etmek için kablo uzunluğunun yarım dalganın katları olmamasına dikkat edilir. KEGM tarafından belirlenen amatör telsizcilik band sınırları içinde çalışırken, harmoniklerin bastırıldığından emin olunur.

Sahada uzun süreli kullanım için bağlantı noktaları suya karşı izole edilmelidir. Vulkanize bant ve daralan makaron kullanımı, oksitlenmeyi önleyerek SWR değerinin yıllarca sabit kalmasını sağlar. Röle erişimlerinde sorun yaşamamak için bu mekanik kararlılık şarttır.

• Anten kesiminde her zaman teorik boya 2-3 cm pay ekleyin.
• Ölçüm sırasında vücudunuzu antenden en az 1.5 metre uzakta tutun.
• Analizör kalibrasyonunu ölçüm yapacağınız frekans aralığında tazeleyin.
• Bacakların yere paralel ve gergin durmasını sağlayın.
• Konektörlerin merkez iğnesinin lehimini mutlaka kontrol edin.

Sizin 2 metre bandında en iyi SWR oranını yakalamak için kullandığınız favori anten montaj yöntemi ve püf noktanız nedir?
