10 Metre Bandinda Yarim Dalga Dipol Kurulumu ve Arazi Teknikleri




10 metre bandı (28-29.7 MHz), güneş döngüsünün aktif olduğu dönemlerde DX iletişim için eşsiz fırsatlar sunar. Özellikle portatif operasyonlarda hafif, taşınabilir ve hızlı kurulabilen bir yarım dalga dipol anten, sahadaki en büyük yardımcınızdır. Bu rehberde, referans frekansımız olan 28.500 MHz baz alınarak arazide doğru dipol kurulumu detaylandırılmıştır.

Frekans Hesabi ve Fiziksel Boyutlandırma

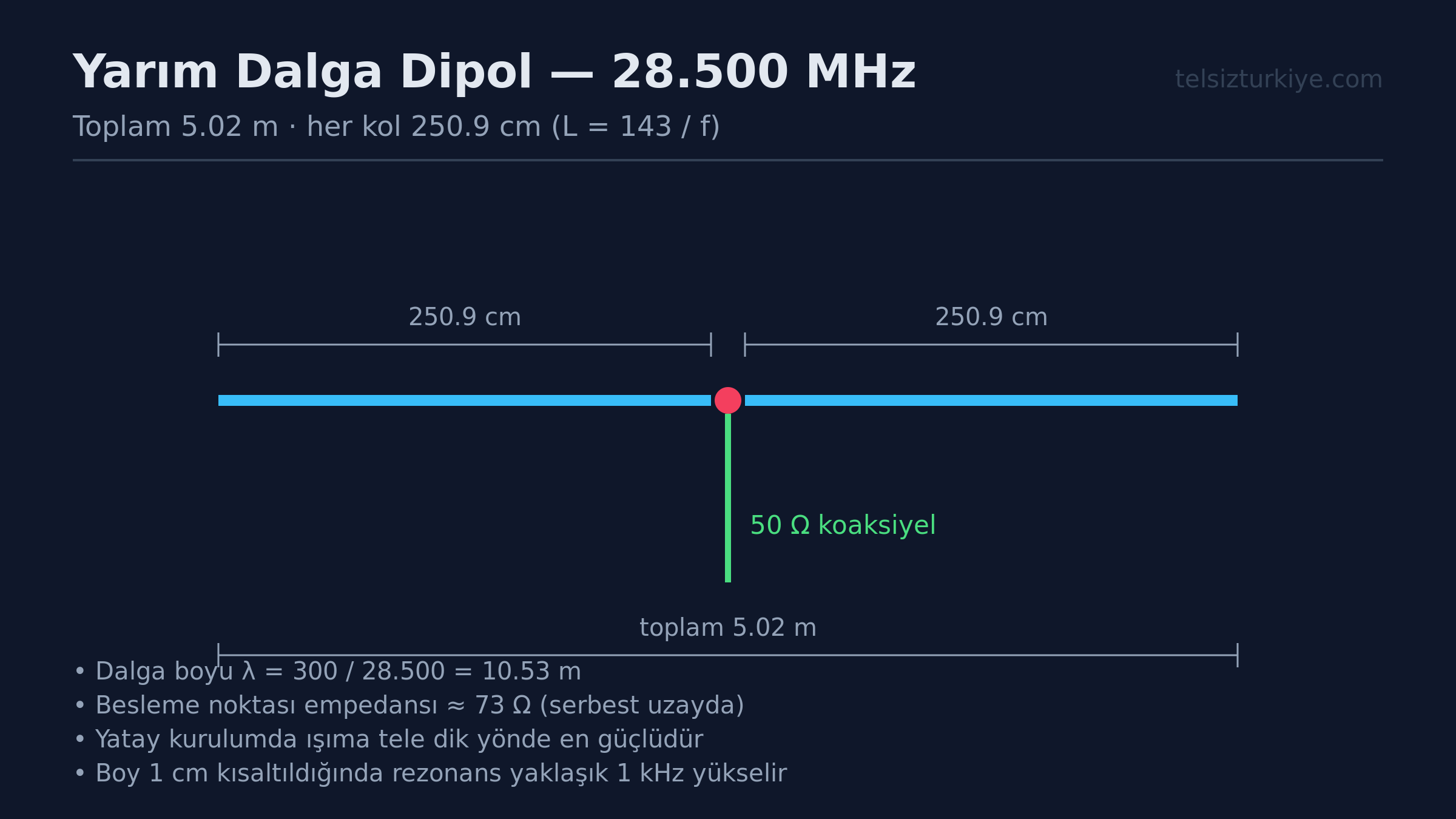

Anten tasarımında ilk adım, hedeflenen frekansa uygun tel boyunun hesaplanmasıdır. Yarım dalga dipol için temel formül L (metre) = 143 / f (MHz) olarak uygulanır. 28.500 MHz referans frekansı için bu hesaplama yapıldığında toplam fiziksel boy, çevresel faktörler ve telin kalınlığı da göz önüne alınarak yaklaşık 5 metredir. Her bir bacak için bu değerin yarısı yani 2.5 metre artı kesme payı bırakılır.

Saha uygulamasında bu hesaplama, antenin rezonans frekansını tam istenen banda oturtmak için hayati önem taşır. Bacak uçlarına eklenen ayar payları, sonradan SWR düşürmek için akort yapmanıza olanak tanır. Çok telli esnek bakır kablo kullanımı, hem hafiflik sağlarken hem de arazide sürekli sök-tak işlemlerinde metal yorgunluğuna karşı dayanıklılık sunar.

Direk Secimi ve Yukseklik Kriterleri

Arazi kullanımında taşıyıcı direk seçimi mekanik dayanıklılık açısından kritik bir aşamadır. Teleskopik fiberglas olta kamışları veya hafif alüminyum kamp direkleri bu iş için idealdir. Antenin orta noktası yerden en az yarım dalga boyu yani yaklaşık 5 metre yükseklikte konumlandırılmalıdır. Daha düşük yükseklikler, açılış açısını bozarak sinyali yukarı yönlendirir ve DX yapma şansını ciddi oranda düşürür.

Direğin rüzgar yüküne karşı sabitlenmesi gerekir. En az üç yönlü yalıtkan gergi halatları kullanarak direği sabitlemelisiniz. Gergi iplerinin naylon veya dacron gibi UV dayanımlı malzemelerden seçilmesi arazide kopma riskini ortadan kaldırır. Direk tepesine binen gerilimi azaltmak için orta balun noktasından ayrı bir taşıma ipi geçirilmesi mekanik ömrü uzatır.

Cevre Etkisi ve Yer Egrisi Acisi

Antenin kurulduğu coğrafi ve fiziksel çevre, doğrudan ışıma kalitesini etkiler. Ağaçlardan, yüksek gerilim hatlarından ve metal çitlerden en az 5-10 metre uzakta bir alan seçilmelidir. Toprak iletkenliği yüksek olan nemli araziler, yer yansıması sayesinde sinyalin uzak mesafelere erişimini olumlu yönde destekler.

Inverted-V (ters V) konfigürasyonu, arazi şartlarında tek direk ile kurulum yapmayı kolaylaştırır. Bacakların yerle yaptığı açı 120 derecenin altına düşmemelidir, aksi takdirde anten empedansı standart 50 ohm değerinden uzaklaşır ve koaksiyel kablo ile uyumsuzluk baş gösterir. Uçların insan boyundan yüksekte tutulması RF güvenliği açısından zorunludur.

Guvenli Montaj ve Kablolama

RF enerjisinin koaksiyel kablo kılıfından geri dönmesini engellemek için orta besleme noktasına mutlaka bir 1:1 Guanella akım balun eklenmelidir. Bu parazitleri önler ve antenin ışıma örüntüsünün simetrik kalmasını sağlar. RG-58 gibi ince kablolar portatif kullanımda hafiflik sağlasa da, uzun mesafelerde zayıflama (loss) değerleri hesaba katılmalıdır.

Montaj sırasında KEGM amatör telsizcilik belgenizin kapsamındaki frekans yetkilerini unutmayın. Telsiz cihazınızı çalıştırmadan önce mutlaka analizör ile SWR taraması yapın; 28-29.7 MHz aralığında SWR değerinin 1.5 altinda olduğundan emin olunmadan yüksek güç verilmemelidir.

Saha Kontrol Listesi

• 28.500 MHz için boy hesaplaması ve akort payı kontrolü
• Yalıtkan malzemeli 1:1 akım balun bağlantısı
• En az 5 metre fiberglas veya hafif alaşım direk
• Üç yönlü UV dayanımlı gergi halatları ve kazıklar
• RG-58 koaksiyel kablo ve konnektör izolasyonu
• Anten analizörü ile 28 MHz bandı SWR doğrulaması

Sizin arazide 10 metre bandı kurulumlarında SWR değerini tutturmak için kullandığınız pratik bir boy kesme formülünüz veya favori balun tipiniz nedir?
