Moxon dikdörtgen anten, iki elemanlı yapısı, arkadan gelen sinyalleri başarılı şekilde bastırması ve hafifliği sayesinde 15 metre bandında sıkça tercih edilen yönlü bir sistemdir. 21.0 ile 21.45 MHz frekans aralığında çalışan bu antenin mekanik ve elektriksel montajında yapılan küçük hatalar, doğrudan yüksek SWR ve düşük ön-arka oranına yol açar. Bu teknik rehberde, referans frekans olan 21.225 MHz merkez alınarak sahada en sık yapılan hatalar ve bu hataların pratik çözümleri detaylıca ele alınmaktadır.



Mekanik Esneme ve Boyut Hesaplama Yanilgisi

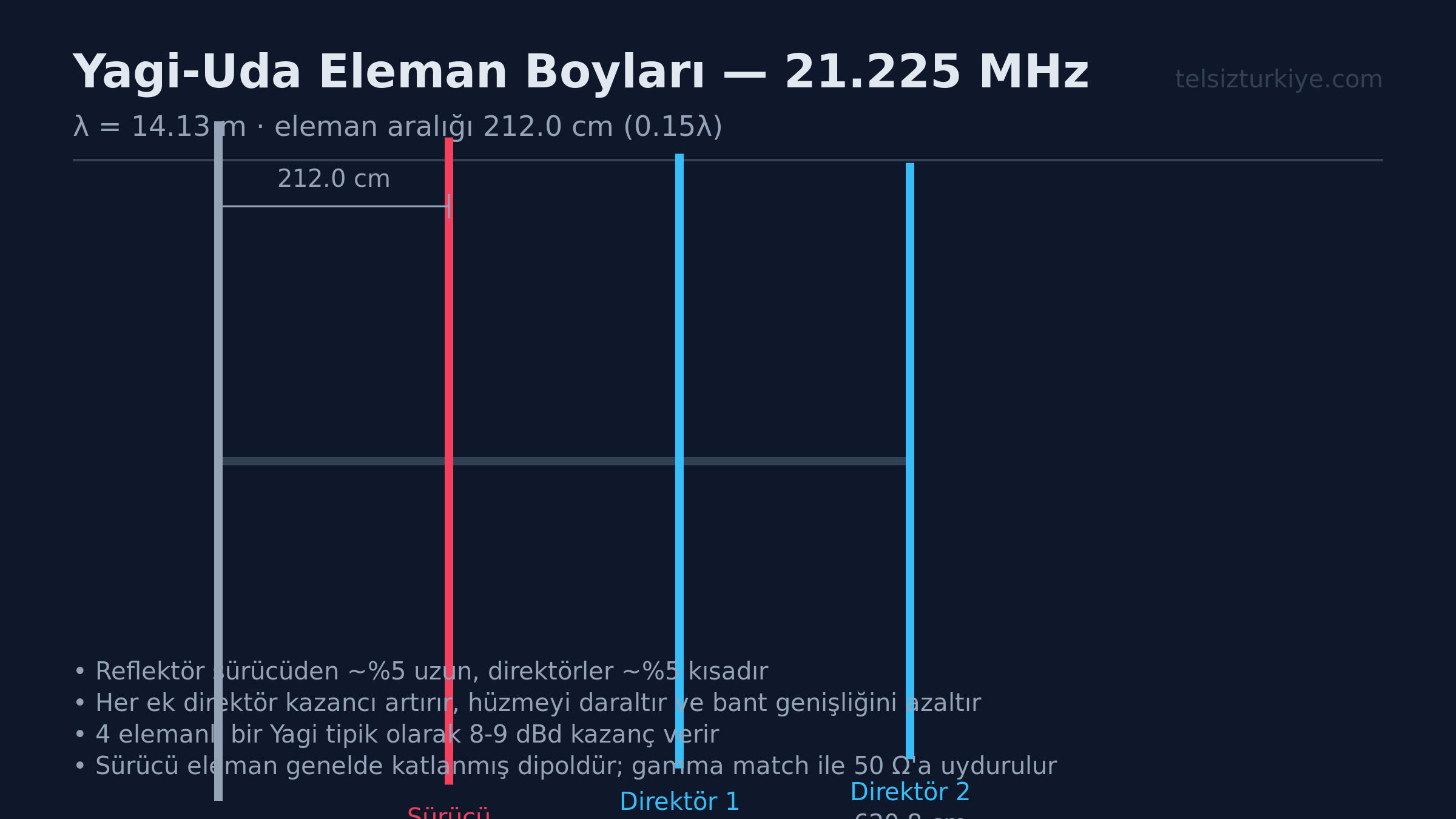

Anten yapımında en sık rastlanan hata, element uzunluklarının hesaplanmasında kullanılan katsayıların hatalı seçilmesidir. 21.225 MHz merkez frekansı için tel boyları hesaplanırken serbest uzay hızı ile iletkenin kalınlığı göz önüne alınmalıdır. Yarım dalga boyu hesaplama mantığında temel formül L = 143 / f(MHz) olarak uygulanır; ancak Moxon tasarımı için ışıyan element ile yansıtıcı eleman arasındaki uç boşluğu kritik önem taşır. Bu boşluğun projede öngörülen ölçüden milimetrik bile sapması, rezonans frekansının bandın dışına kaymasına neden olur.

Mekanik montajda kullanılan malzemenin cinsi de performansı doğrudan etkiler. İletken olarak alüminyum boru yerine ince tel veya bakır boru kullanıldığında, rüzgâr yükü altında elementlerin esnemesi kaçınılmazdır. Esneyen elementler empedansın bozulmasına ve SWR değerinin 2.0 seviyelerinin üzerine çıkmasına zemin hazırlar. Çözüm olarak, elementlerin gergin durmasını sağlayacak dielektrik destek çubukları kullanılmalı ve hesaplanan boylar montaj öncesinde tekrar kontrol edilmelidir.

Besleme Noktasi ve Balun Kullanimi Eksikligi

Moxon antenlerin karakteristik empedansı doğrudan 50 ohm sistemlere uyum sağlayacak şekilde tasarlanır. Buna rağmen besleme noktasında dengesiz akımların engellenmemesi, koaksiyel kablonun dış yüzeyinde RF akımı akmasına yani ortak mod akımına sebep olur. Bu durum hem telsiz çıkış katının zarar görmesine hem de antenin ışıma örüntüsünün bozulmasına yol açar. 15 metre bandında çalışan bir sistemde, RG-213 veya benzeri kaliteli bir kablo kullanılsa bile akım yığılmasını önlemek için uygun bir 1:1 akım balunu şarttır.

Besleme kablosunun antene bağlandığı konnektörün suya karşı yalıtılmaması da zamanla empedans kaymalarına neden olur. Nem alan koaksiyel kablo empedansı değiştirerek SWR değerini yükseltir. Montaj sırasında yüksek frekans kayıplarını önlemek için kaliteli koaksiyel kablo tercih edilmeli ve tüm bağlantı noktaları hava koşullarına dayanıklı malzemelerle izole edilmelidir. Balun kullanılmayan kurulumlarda anten simetrisi kaybolur ve beklenen yönlülük elde edilemez.

Yerden Yukseklik ve Cevresel Faktorler

Yönlü antenlerin performansında yer seviyesinden yükseklik hayati bir unsurdur. 15 metre bandı için Moxon antenin toprak seviyesinden en az yarım dalga boyu, yani yaklaşık 7 ila 10 metre yükseğe kurulması gerekir. Antenin yere çok yakın kurulması, toprak kayıplarını artırır ve ışıma açısını yükselterek DX bağlantılarını olumsuz etkiler. Ayrıca yakın çevrede bulunan metal çatı sacları, elektrik telleri ve diğer antenler akort tutmamasına sebep olur.

Çevresel etkileri minimize etmek için antenin metal direklerden yeterli mesafede tutulması gerekir. Direk ile elementler arasındaki mesafe en az çeyrek dalga boyu olmalıdır. Aksi takdirde metal direk parazitik bir element gibi davranarak antenin sağa veya sola doğru dengesiz ışıma yapmasına yol açar. Sahada yapılan testlerde bu etkileşim genellikle SWR grafiğinin düzensizleşmesi ve ön-arka oranının düşmesi şeklinde kendini gösterir.

Bant Genisligi ve Akort Testi Hatalari

21.0 ile 21.45 MHz arasındaki tüm bandı tek bir ayarla kapsamak bazen zor olabilir. İstasyonun en çok hangi alt frekansta çalıştığı belirlenmeli ve akort o noktaya yapılmalıdır. Referans frekans olan 21.225 MHz üzerinde yapılan SWR ölçümlerinde, doğrudan telsiz üzerinden alınan ölçümler aldatıcı olabilir. Telsiz içindeki SWR devreleri kalibre edilmemişse yanlış sonuçlar doğurabilir. Bu nedenle ölçümler daima harici bir SWR veya antenna analyzer cihazı ile yapılmalıdır.


Pratik Kontrol Listesi

• Merkez frekansı olarak 21.225 MHz baz alındığından emin olun.
• Element uçlarındaki boşluk mesafesini milimetrik olarak cetvelle kontrol edin.
• Besleme noktasında mutlaka 1:1 akım balunu kullanın.
• Anteni yerden en az yarım dalga boyu yükseğe konumlandırın.
• Ölçümleri harici antenna analyzer ile gerçekleştirin.
• Kablo bağlantılarının nem yalıtımını gözden geçirin.

Siz bu 15 metre Moxon anteni kurarken en çok hangi aşamada SWR problemi yaşadınız ve bu sorunu aşmak için hangi yöntemi tercih ettiniz?
