15 Metre Bandı ve Dipol Antenin Önemi



15 metre amatör telsiz bandı, 21.0 ile 21.45 MHz aralığını kapsar ve özellikle güneş lekesi döngülerinin aktif olduğu dönemlerde DX çalışmaları için mükemmel fırsatlar sunar. Bu bantta yüksek verim alabilmenin en temel şartı, anten sisteminin radyo frekansı empedansının kullanılan koaksiyel kabloya ve telsiz çıkışına tam olarak uyarlanmasıdır. Yanlış yapılmış bir SWR ayarı, çıkış gücünün transistörlere geri yansımasına, son aşama katının ısınmasına ve hatta kalıcı arızalara yol açabilir. Bu teknik yazıda, müstakil bir evin çatısında kurulacak yarım dalga dipol antenin 21.225 MHz merkez frekansına göre nasıl hesaplanacağını, kurulacağını ve hassas SWR ayarının anten analizör ile nasıl yapılacağını tüm detaylarıyla ele alacağız.

Çatıda kurulacak bir anten sistemi, sadece RF performansı açısından değil, aynı zamanda mekanik dayanıklılık ve güvenlik açısından da titiz bir mühendislik gerektirir. Şehir içi RF gürültüsünden uzaklaşmak ve take-off açısını optimize etmek için çatı montajı en ideal çözümdür. Ancak bu durum, çevresel etkenlere ve yıldırım riskine karşı ek tedbirler almayı zorunlu kılar. Doğru malzeme seçimi ve adım adım ilerleyen ölçüm prosedürü, uzun yıllar sorunsuz çalışacak bir istasyonun temelini oluşturur.

Fiziksel Hesaplama ve Kesim İşlemleri

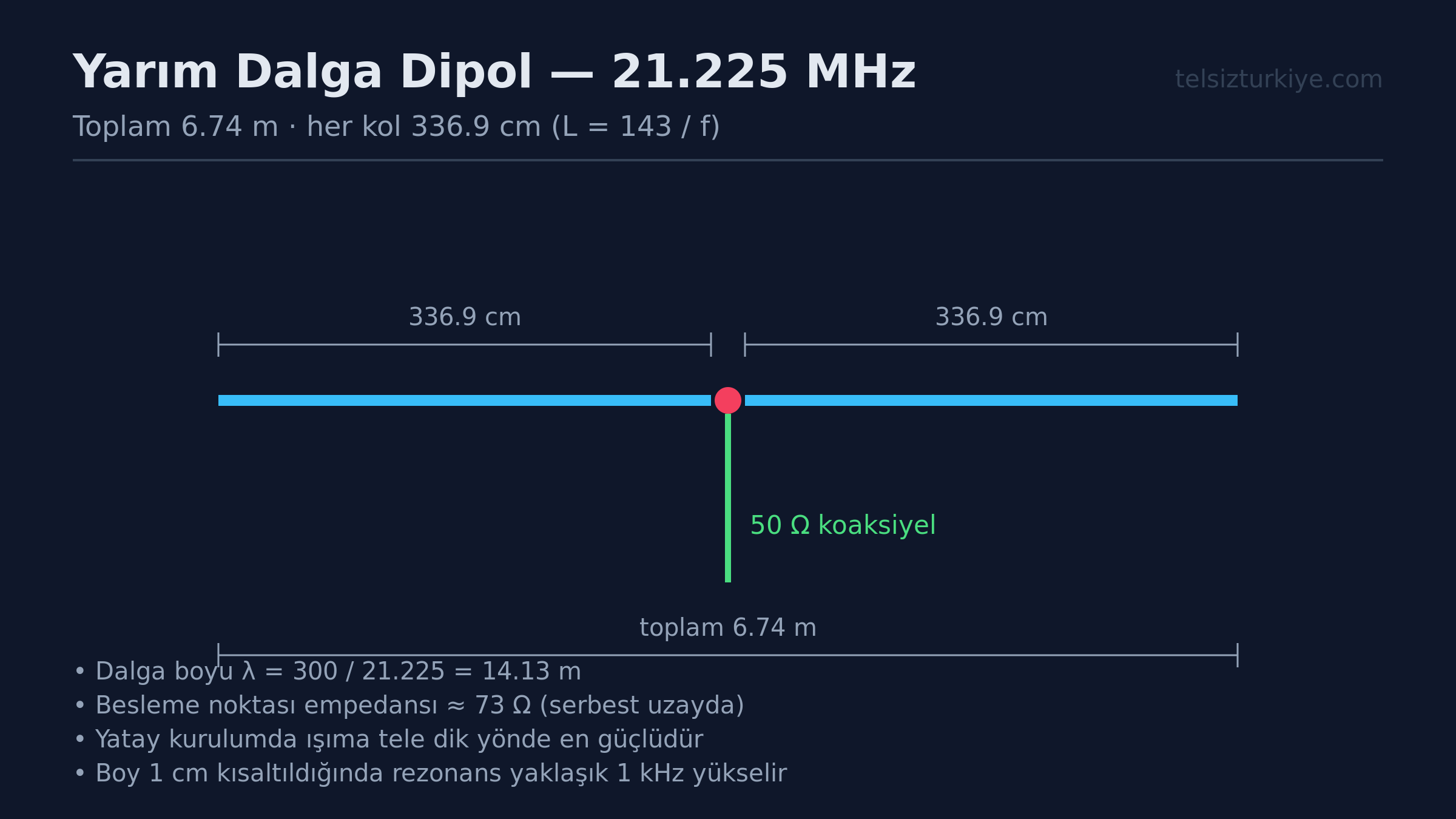

Bir yarım dalga dipol antenin fiziksel boyunu hesaplarken standart hız faktörlerini ve tel kalınlığını hesaba katmak gerekir. 15 metre bandı için temel formül L (metre) = 143 / f (MHz) olarak uygulanır. Referans frekansımız olan 21.225 MHz için bu hesaplama yapıldığında, toplam tel boyunun yaklaşık 6.74 metre civarında olması beklenir. Bu uzunluk, her bir bacak için 3.37 metreye denk gelir. Ancak pratik uygulamalarda iletkenin çapı ve çevredeki metal yapıların etkisi rezonans frekansını aşağı çeker. Bu nedenle anten tellerini ilk kesimde hesaplanan değerden yaklaşık yüzde üç ila beş daha uzun kesmek en güvenli yöntemdir.

Kesim işleminde kullanılacak telin cinsi de performans üzerinde doğrudan etkilidir. 2.5 mm çapında çok telli bakır iletkenler hem mekanik esneklik sağlar hem de RF akımının deri etkisine karşı yeterli yüzey alanı sunar. İki bacağı ortada tutacak olan merkezi izolatör ve uçlardaki gergi izolatörleri UV ışınlarına dayanıklı polikarbonat veya seramik malzemeden seçilmelidir. Teli izolatörlere bağlarken yapılan düğümlerin zamanla gevşememesi için uygun klemensler veya paslanmaz çelik pres yüksükleri kullanılmalıdır. Hesaplanan uzunlukta hazırlanan kollar direğe kaldırılmadan önce mezura ile milimetrik olarak tekrar kontrol edilmelidir.

Müstakil Ev Çatısı Montajı ve Güvenlik

Müstakil ev çatısına yapılacak montajda en önemli aşama direk seçimi ve sabitleme teknikleridir. Anteni taşımak için en az iki ila üç metre boyunda galvanizli çelik boru kullanılmalıdır. Çatı kiremitlerine zarar vermemek ve rüzgar yükünü dengelemek için mahya noktası tercih edilmeli, direk en az üç yönünden çelik gergi telleriyle ve turnike yardımıyla sabitlenmelidir. Gergi tellerinin üzerinde RF akımlarının parazit yaratmasını önlemek amacıyla uygun aralıklarla yumurta izolatörler yerleştirilmesi esastır. Antenin bacakları mümkün olduğunca yatay veya ters V konfigürasyonunda gerilmeli, çevredeki TV antenleri veya metal çatı konstrüksiyonlarından en az iki metre uzakta tutulmalıdır.

Güvenlik ve mevzuat açısından yıldırım koruması ve RF toprak hatları ihmal edilmemelidir. Kıyı Emniyeti Genel Müdürlüğü tarafından belirlenen amatör telsizcilik yönetmeliklerine ve teknik standartlara uygun olarak, çatıdaki direk ve koaksiyel kablonun örgü hattı kalın bir bakır iletkenle ana topraklama çubuğuna bağlanmalıdır. Kablo binaya girmeden önce mutlaka bir koaksiyel yıldırım koruyucu (surge protector) kullanılmalı ve bu parotör doğrudan toprağa ilintilenmelidir. RG-213 veya düşük kayıplı Ecoflex 10 gibi kaliteli 50 ohm empedanslı kablolar tercih edilmeli, bina girişindeki radyal bükülmelerde minimum bükülme yarıçapına dikkat edilmelidir.

Anten Analizör ile SWR Ölçüm Prosedürü

Hassas SWR ayarı için klasik transistörlü SWR metreler yerine anten analizör kullanımı süreci büyük ölçüde hızlandırır. Analizör doğrudan anten kablosunun ucuna bağlanır ve frekans bandı 21.0 ile 21.45 MHz arasında taranır. Hedefimiz olan 21.225 MHz frekansında SWR değerinin 1.5:1 veya daha düşük, tercihen 1.2:1 seviyesinde olması beklenir. Eğer minimum SWR noktası hedeflenen frekansın altında çıkarsa, bu durum antenin fiziksel olarak uzun olduğunu gösterir; bu durumda her iki bacaktan eşit miktarda tel kısaltılır. Eğer minimum SWR noktası 21.4 MHz üzerindeyse, anten kısadır ve bacaklara ekleme yapılmalıdır.

Ayar sırasında dikkat edilmesi gereken en önemli kural, boyda yapılacak değişikliklerin her iki bacaktan simetrik olarak gerçekleştirilmesidir. Tek taraflı yapılan kesimler antenin radiation pattern bozulmasına ve dengesiz akımlara yol açar. Ölçüm esnasında çatıdaki metal nesnelerin ve vücudunuzun antene yakın olması kapasitif etki yaratarak ölçüm sonuçlarını yanıltabilir. Bu nedenle analizör ile ölçüm yaparken kablo uzunluğunun doğru seçilmesi veya çatıdan uzaklaşarak okuma yapılması önerilir. Rezonans yakalandıktan sonra uçlardaki teller körlenmeli ve hava şartlarına karşı lehimli veya sıkıştırmalı noktalar izole bant ya da daralan makaron ile yalıtılmalıdır.

Pratik Kontrol Listesi

• Anten bacak boylarının simetrik olarak hazırlandığını kontrol edin.
• Çatı direğinin gergi telleriyle sağlam şekilde sabitlendiğinden emin olun.
• Koaksiyel kablo bağlantılarında kısa devre veya kopukluk olmadığını analizör ile doğrulayın.
• 21.225 MHz referans frekansında SWR değerinin 1.5 altında olduğunu gözlemleyin.
• Yıldırım koruyucu ve topraklama hattının sağlamlığını gözle ve avometre ile test edin.

Sizin 15 metre bandında kullandığınız dipol anten varyasyonları (ters V veya yatay) yerel istasyonunuzda DX performansını nasıl etkiliyor, tecrübeleriniz nelerdir?
