Manyetik Loop Anten 20 Metre Hatalari ve Cozumleri




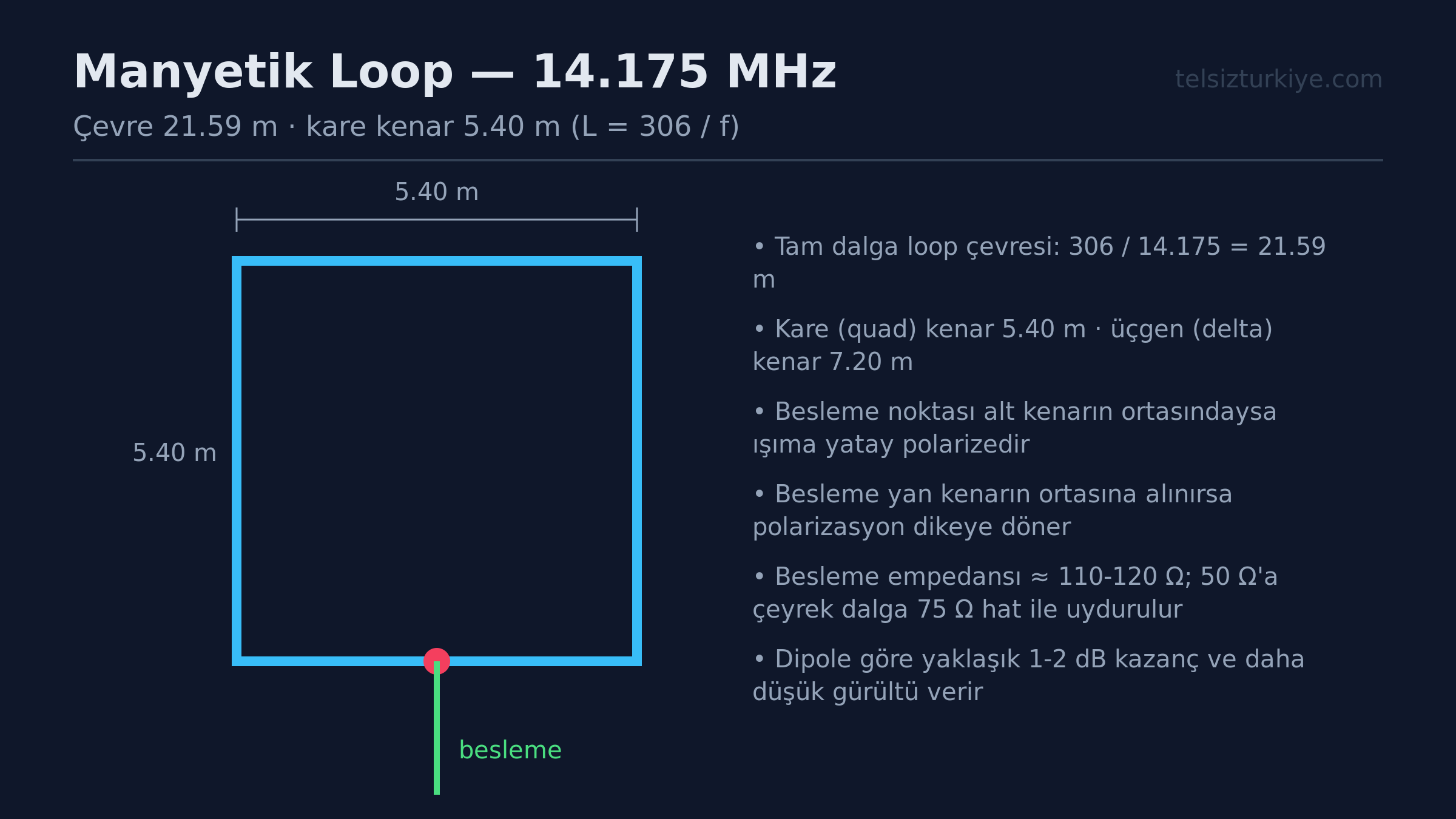

20 metre bandı yani 14.0 ile 14.35 MHz arası, amatör telsizcilikte DX QSO'lar için en verimli frekans aralıklarından biridir. Özellikle şehir içindeki kısıtlı alanlarda, apartman dairelerinde veya balkonlarda QRP ve orta güç çalışmak zorunda kalan operatörler için manyetik loop antenler hayat kurtarıcı bir alternatiftir. Ancak bu antenlerin fiziksel yapısı ve yüksek Q faktörü, sahada yapılan en ufak bir hatanın doğrudan yüksek SWR veya sıfır performans olarak geri dönmesine neden olur. Referans frekansımız olan 14.175 MHz üzerinde yapacağımız ince ayarlar, sistemin başarısını doğrudan belirler.

1. Mekanik Malzeme Secimi ve Temas Direnci Hatalari

Manyetik loop antenlerde ana iletkenin cinsi ve kesiti, antenin verimini belirleyen en kritik etkendir. Yapılan en yaygın hata, bakır boru yerine alüminyum veya ince koaksiyel kablo kullanmak ya da esnek tesisat kablolarıyla loop yapmaktır. 14 MHz bandında deri etkisi (skin effect) nedeniyle akım iletkenin sadece en dış yüzeyinden akar. Bu yüzden iletken yüzeyinin geniş ve pürüzsüz olması şarttır. Bakır boru kullanıldığında ise boru ek yerlerindeki mekanik bağlantılar zamanla oksitlenir ve direnci artırır.

Bir diğer kritik nokta kapasitör bağlantılarıdır. Kelepçe veya lehim kullanılan noktalarda olusan mikro ohm seviyesindeki dirençler dahi binlerce voltluk RF gerilimi altında isinmaya ve guc kaybindan oturu performans dususune yol acar. Boru capinin 14 MHz icin en az 15 mm ila 22 mm arasinda secilmesi, baglanti noktalarinin mutlaka zimparalanarak civata ve lehimle guclendirilmesi gerekir. Temas direncini dusurmek icinanteni kurduktan sonra butun ek yerlerini RF gecirmez spreylerle izole etmek sahada omru uzatir.

2. Kondansator Secimi ve Cevresel Etkilesim Hatalari

Loop antenin tuning elemani olan degisken kondansator, sistemin en hassas parcasidir. Klasik radyo alicilarindan sokulen hava aralikli kondansatorler 14 MHz bandinda 100 watt gibi guclerde hemen ark yapar (atlama yapar). Plaka araliklarinin cok dar olmasi, yuksek Q faktoru nedeniyle olusan yuksek RF voltajini kaldiramaz. Referans frekansimiz olan 14.175 MHz'de dahi sadece 50 watt guc verildiginde plaka araligi yetersizse havada iyonlasma ve citirdama sesleri duyulur.

Ayrica kondansatorden baska antenin cevresine metal cisimlerin yakin konulmasi frekans kaymasina neden olur. Balkon demirleri, cati saclari veya demir donatili beton duvarlar antenin enduktansini etkiler. Antenin cevresinde en az bir loop capi kadar bosluk birakilmalidir. Kondansatorden gonderilen ayar cubugunun veya motor milinin metal olmasi da el kapasitansi olusturarak frekansi kacirir; bu yuzden mutlaka plastik izolator cubuklar kullanilmalidir.

3. Coupling Loop (Kavrama Halkasi) Olculendirme Yanlislari

Ana loop ile vericiden gelen RF'i aktaran kucuk kavrama halkasinin boyutu ve konumu SWR basarisinin anahtaridir. En sik yapilan hata, kavrama halkasinin olcusunu rastgele belirlemektir. Genel kural olarak kavrama halkasi, ana loop capinin yaklasik beşte biri ila dörtte biri boyutunda olmalidir (Ornegin 1 metre capli ana loop icin yaklasik 20-25 cm capinda kucuk halka). 14.175 MHz'de mukemmel 1:1 SWR yakalamak icin bu halkanin ana loop merkezine olan mesafesi cok hassastir.

Kavrama halkasi ana loop ile ayni dulemde ve tam ortada olmalidir. Halkanin ana loota olan fiziksel temasi SWR'i bozdugu icin arada mutlaka havayla yalitim saglanmalidir. Eger SWR hicbir sekilde 1.5 altina dusurulemiyorsa, kavrama halkasinin geometrisini daireden kareye veya ucgene cevirerek empedans uyumu aranabilir. Kiyi Emniyeti Genel Müdürlüğü sinavlarina hazirlanan ve yeni belge alan bircok amator, bu empedans uyumsuzlugunu yanlis guc olcerlerle gidermeye calisir ki bu da telsizin cikis katini yakar.

4. Yüksek SWR ve Düşük Performans Teşhisi

Sistemde yuksek SWR goruldugunde ilk yapilan hata anteni hemen sokmektir. SWR gostergesi hatali olcum yapiyor olabilir cunku bu tur dar bant antenlerde yanlis kalibre edilmis swrmetreler hatali sonuc verir. Oncelikle antenin rezonans frekansi bir grid dipmeter veya antenna analyzer yardimiyla 14.0 - 14.35 MHz araliginda taranmalidir. Eger rezonans 14.5 MHz gibi yuksek bir noktadaysa loop capini buyutmek veya kondansatorden kapasiteyi artirmak gerekir.

Sifir performans teshisi icin Q faktoru dusunulmelidir. Antenin cok keskin bir tuning noktasi oldugundan, 14.175 MHz icin ayarlanan anten 14.200 MHz'de 3:1 SWR verebilir. Bu bir ariza degil, fiziksel bir ozelliktir. Eger alista istasyonlar duyuluyor ancak gonderimde karsi taraf rapor vermiyorsa, ana iletkendeki gizli bir catlak veya oksitlenme RF gucunu isiya ceviriyor demektir. Antenin sicakligini el ile kontrol etmek, guc kaybinin yerini bulmada sahada cok kullanilan pratik bir yontemdir.

• Ana iletken olarak asla ince kablo kullanmayin, en az 15 mm bakir boru tercih edin.
• Kondansator plaka araliklarinin 14 MHz ve 100 watt icin yeterince genis oldugundan emin olun.
• Kavrama halkasini ana loop capinin beşte biri boyutunda yapin ve tam merkeze sabitleyin.
• Ayar cubugunda kesinlikle plastik izolator kullanarak el kapasitansini engelleyin.
• SWR olcumunu referans frekans olan 14.175 MHz uzerinde dusuk guc (QRP) ile yapin.
• Anteni beton duvarlardan ve demir parmakliklardan en az 1 metre uzakta tutun.

Sizin 20 metre bandinda manyetik loop kullanirken karsilastiginiz en ilginc SWR problemi ne oldu ve bunu cozmek icin hangi yontemi denediniz?
