6 metre (50-52 MHz) bandında portatif ve arazi çalışmalarında çeyrek dalga ground plane anten kullanımı, pratikliği ve taşınabilirliği sayesinde amatör telsizciler arasında oldukça yaygındır. Ancak sahada yapılan ufak mekanik ve elektriksel hatalar, doğrudan yüksek SWR değerlerine ve sinyal kaybına yol açarak telsiz çıkış katını riske atar. Bu teknik incelemede, sahada sık yapılan hataları ve çözüm yollarını ele alacağız.




1. Radyatör Boyu Hesabı ve Yanlış Frekans Referansı

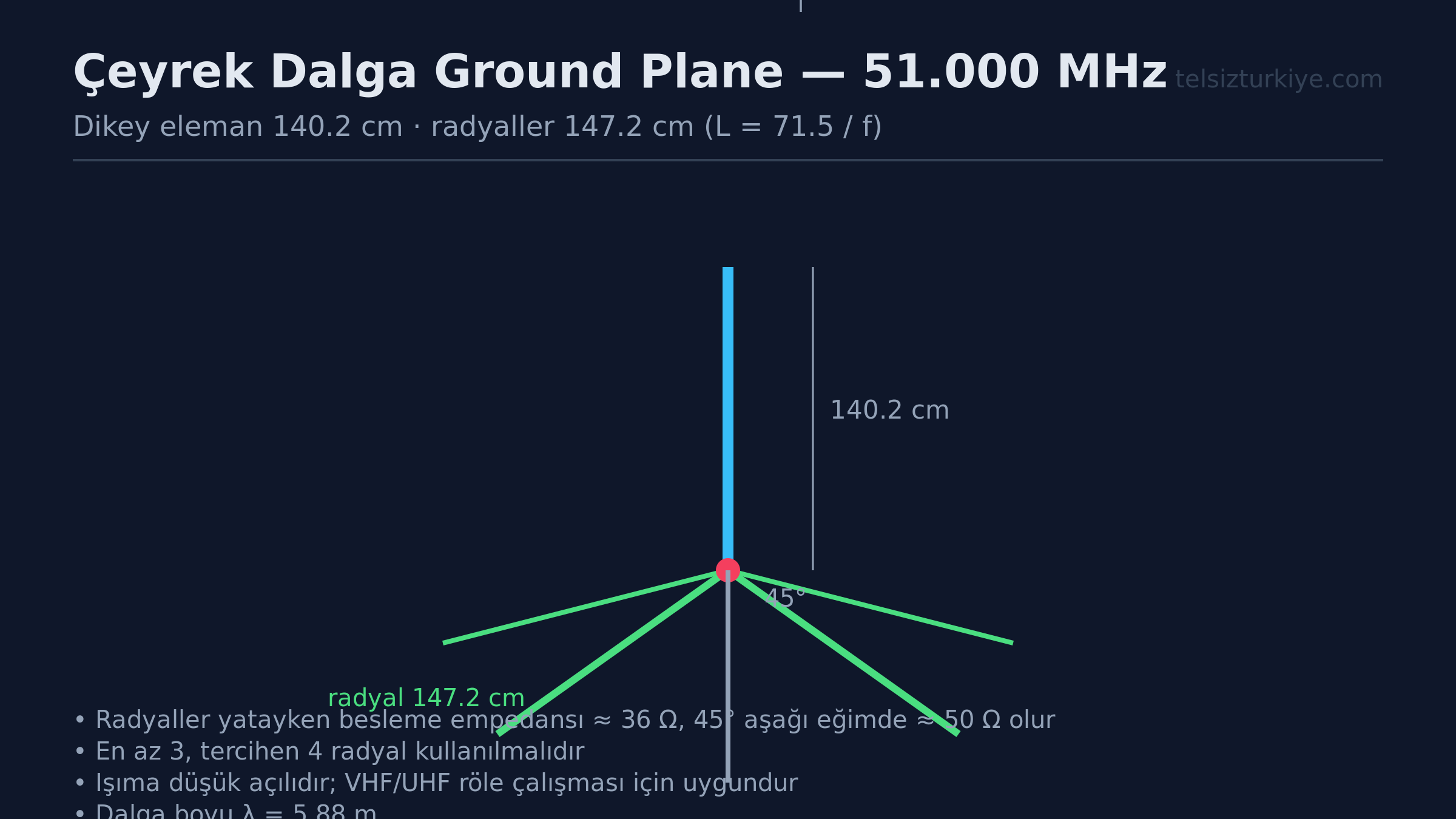

Çeyrek dalga ground plane antenin en kritik unsuru, ışıyıcı elemanın (radyatör) fiziksel boyudur. Referans frekansımız olan 51.000 MHz üzerinden hesap yaparken ışık hızı ve kısaltma faktörü dikkate alınmalıdır. Temel formülümüz L (metre) = 143 / f (MHz) şeklindedir. Bu formülü 51 MHz için uyguladığımızda teorik çeyrek dalga boyu elde edilir.

Saha çalışmasında yapılan en yaygın hata, anteni 144 MHz VHF bandı antenleriyle karıştırıp rastgele kesmek veya oda sıcaklığı ile metal genleşmesini hesaba katmamaktır. Alüminyum veya pirinç boruların milimetrik sapmaları rezonans frekansını doğrudan 48 MHz veya 53 MHz seviyelerine kaydırabilir. Çözüm için kesim işlemine mutlaka marj bırakarak başlanmalı ve analizör eşliğinde boy ayarı yapılmalıdır.


2. Radyallerin Açısı ve Karşı Ağırlık Problemleri

Ground plane antenin empedansını 50 ohma yaklaştıran unsur radyal telleridir. Teoride radyallerin yatay düzlemle 45 derece aşağıya bakması, 50 ohm saf direnç empedansı yakalamak için idealdir. Arazi kurulumlarında radyallerin tamamen yatay bırakılması veya yere paralel sarkıtılması empedansı bozar.

Portatif kullanımda radyallerin esnek tellerden yapılması durumunda rüzgarda sallanması SWR dalgalanmalarına neden olur. Çözüm olarak radyal bacakları en az dört adet olmalı ve mekanik gergi ile sabitlenmelidir. Esnek tel kullanılıyorsa uçlarına hafif ağırlıklar vererek rüzgar salınımı engellenmelidir.


3. Besleme Noktası İzolasyonu ve RF Kaçakları

Antenin besleme noktası, yani radyatörün coax kablonun orta damarına, radyallerin ise ekranına bağlandığı bölge mekanik olarak en zayıf yerdir. Arazi şartlarında bu bölgenin neme maruz kalması veya metal mast direğe kısa devre yapması sıktır.

Koaksiyel kablonun RG-58 gibi ince tipleri yüksek frekansta kayıp yaratır. Bağlantı noktasında su izolasyonu yapılmazsa, yağmur veya çiy sonrasında SWR birden bire fırlar. Çözüm olarak kelepçeli plastik kutular kullanılmalı ve bağlantı noktaları daralan makaron ile yalıtılmalıdır.


4. Çevresel Metal Engeller ve Zemin Etkisi

6 metre bandı dalga boyu yaklaşık 6 metredir. Bu nedenle antenin yere yakınlığı veya çevredeki araç, çit gibi metal yapılar antenin ışıma modelini bozar. Araziye kurulan çadırın demir iskeletine çok yakın konumlandırılan antenler lob kaymasına uğrar.

Saha montajında anten en az yarım dalga boyu yükseğe, yani yaklaşık 3 metreye çıkarılmalıdır. Zemin iletkenliği zayıf ise radyal sayısı artırılarak yapay bir toprak düzlemi oluşturulmalıdır. Bu sayede düşük açılı ışıma elde edilir.


Saha Kurulum Kontrol Listesi

• Radyatör boyunu 51.000 MHz için formüle göre hassas şekilde kontrol edin.
• Radyal tellerinin açılarını 45 derece eğimle sabitleyin.
• Besleme noktasında kısa devre olup olmadığını ohmmetre ile ölçün.
• RG-213 veya kaliteli RG-58 kablo kullanarak kayıpları düşürün.
• Anteni metal mastlardan en az 1 metre uzakta tutun.

Saha çalışmalarınızda 51 MHz bandında ground plane kurarken en çok hangi SWR problemiyle karşılaşıyorsunuz ve bunu nasıl aştınız?
