Giriş ve Referans Frekansın Önemi



20 metre bandı (14.0 - 14.35 MHz), amatör telsizcilikte dünya ile iletişim kurmak için en verimli HF bantlarından biridir. Bu bantta en çok tercih edilen anten tipi, maliyeti düşük ve kurulumu kolay olan Ters V (Inverted-V) dipol antendir. Ancak sahada yapılan ufak mekanik hatalar, antenin ışıma verimliliğini doğrudan düşürür ve yüksek SWR ile sonuçlanır. Özellikle referans frekansımız olan 14.175 MHz merkezinde çalışırken, bu hataların tespiti ve giderilmesi cihaz çıkış katının korunması açısından hayati önem taşır.

1. Merkez Açı ve Kanat Açısının Yanlış Ayarlanması

Inverted-V antenin en belirgin özelliği, iki kanat arasındaki açının 90 ile 120 derece arasında tutulması gerekliliğidir. Birçok amatör, bu açıyı dar tutarak anteni daha az yer kaplayacak şekilde kurmaya çalışır. Kanatlar arasındaki açı daraldıkça antenin empedansı 50 ohm seviyesinden aşağı düşer ve bu durum vericide yüksek SWR alarmına neden olur. Ideal empedans uyumu için bu açının 120 derece civarında olması zorunludur.

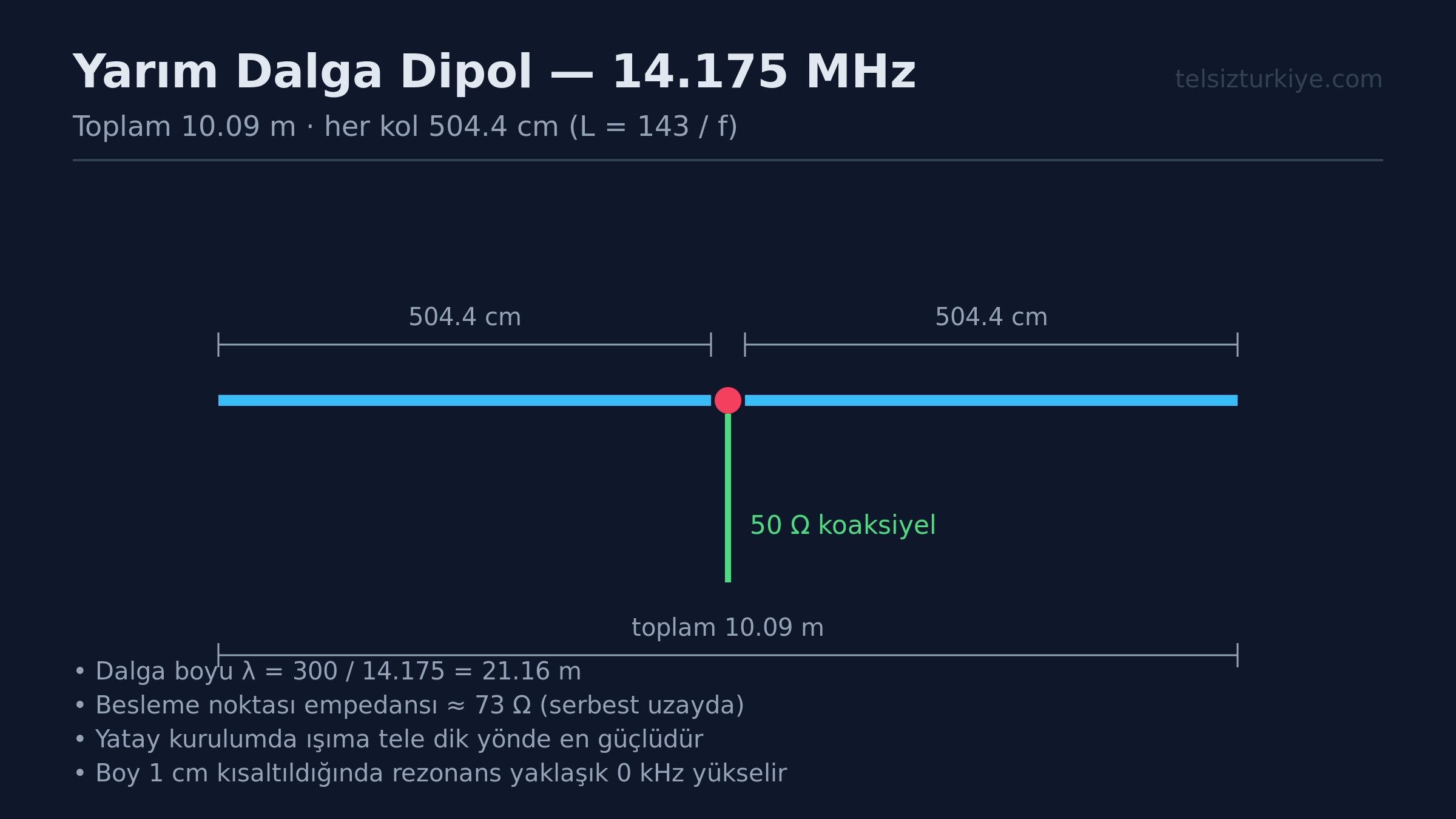

İkinci yaygın hata, kanatların uç kısımlarının yere çok yakın tutulmasıdır. Uçlar yere temas etmese bile toprak kapasitansı antenin rezonans frekansını aşağı çeker. 14.175 MHz için hesaplanan boy, yere yakınlık nedeniyle kaydır ve 14 MHz altına inebilir. Bu durumda uçları kısaltmak yerine anteni yükseltmek veya açıyı genişletmek en doğru mühendislik çözümüdür. Yarım dalga boyu hesap formülü L(metre) = 143 / f(MHz) olarak uygulanır ve referans frekansımız için fiziksel toplam boy bu hesaba göre verilir.

2. Yanlış Kablo Seçimi ve Balun Kullanımı

Besleme hattında yapılan tercihler, antenin performansını doğrudan etkiler. RG-58 gibi ince koaksiyel kablolar 100 watt altı güçlerde kullanılabilir ancak 14 MHz bandında uzun mesafelerde zayıflama (attenuation) yaratır. Mümkünse RG-215 veya düşük kayıplı benzeri kablolar tercih edilmelidir. Ayrıca balun kullanılmadan doğrudan koaksiyel kablonun dipol merkezine bağlanması, kablonun kalkanı üzerinden RF akışı akmasına ve ortak mod akımlarına yol açar.

Ortak mod akımları, telsiz gövdesinde RF hissiyatına ve parazitlere neden olur. 1:1 oranında akım balunu (current balun) kullanmak bu sorunu kökten çözer. Balun seçerken güç kapasitesine ve çalışma frekans aralığına dikkat edilmelidir. Kıyı Emniyeti Genel Müdürlüğü belgeli operasyonlarınızda harmonik yayılımı önlemek adına dengeli bir besleme sistemi şarttır.

3. Çevresel Metal Objeler ve Yakınlık Etkisi

Sahada kurulum yapılırken antenin altından geçen elektrik telleri, metal çatı konstrüksiyonları veya diğer antenler göz ardı edilir. Çatılarda kurulan sistemlerde galvaniz bacalar veya çatı mahyaları anten performansını olumsuz etkiler. Ters V dipol, çevresindeki iletken cisimlerle kapasitif kuplaja girer ve ışıma lobları bozulur.

Bu sorunun teşhisi için antenin SWR karakteristiğine bakılır. Eğer SWR grafiği düzgün bir V çukuru yerine dalgalı bir eğri çiziyorsa çevrede akort tutmayan metal bir nesne var demektir. Antenin yönünü değiştirmek veya metal cisimlerden en az yarım dalga boyu uzaklaştırmak gerekir. Yerel şartlara göre bu mesafe değişebilir ancak kural olarak en az 3-4 metre boşluk bırakılmalıdır.

4. Akort İşleminde Yapılan Yanlış Sıralama

SWR düşürmek için anten boyunu keserken yapılan aceleci davranıs en sık rastlanan teknik hatadır. Ölçüm yapmadan kablo boyu ile oynamak veya anten kanatlarını ilk denemede çok fazla kesmek rezonansı bozar. Akort işlemi her zaman en yüksek frekanstan (14.35 MHz) en alçak frekansa (14.0 MHz) doğru adım adım yapılmalıdır.

Doğru sıralama şöyledir: Anten tam boy kurulur, 14.175 MHz'de SWR okunur. Eğer dip noktası 14.050 MHz'de ise kanatlar simetrik olarak iki taraftan da eşit miktarda kısaltılır. Her kesim sonrası bağlantılar kontrol edilmeli ve kalibrasyon yapılmalıdır.


Pratik Kontrol Listesi

• Merkez açının 120 derece civarında olduğunu açıölçer ile kontrol edin.
• Anten uçlarının yerden yüksekliğinin en az 2.5 - 3 metre olmasına özen gösterin.
• 1:1 akım balunu kullanarak ortak mod akımlarını engelleyin.
• RG-213 veya benzeri kaliteli besleme hattı tercih edin.
• 14.175 MHz referans alınarak simetrik kesim yapın.

Sizin saha kurulumlarınızda 20 metre bandında en çok karşılaştığınız SWR sorunu hangisi oldu ve bunu çözmek için hangi yöntemi uyguladınız?
