Giriş



10 metre bandı (28-29.7 MHz), özellikle güneş lekesi döngüsünün yükseldiği dönemlerde DX istasyonları ile çalışmak için benzersiz fırsatlar sunar. Bu frekans aralığında yüksek kazanç elde etmek ve gürültü seviyesini minimumda tutmak için Quad antenler mükemmel bir tercihtir. Doğru hesaplanmış ve sağlam monte edilmiş bir Kare Loop anten, hem düşük açılı radyasyon açısı sağlar hem de yatay polarizasyonda istikrarlı bir SWR sunar.


Anten Boyutları ve Hesaplama Esasları

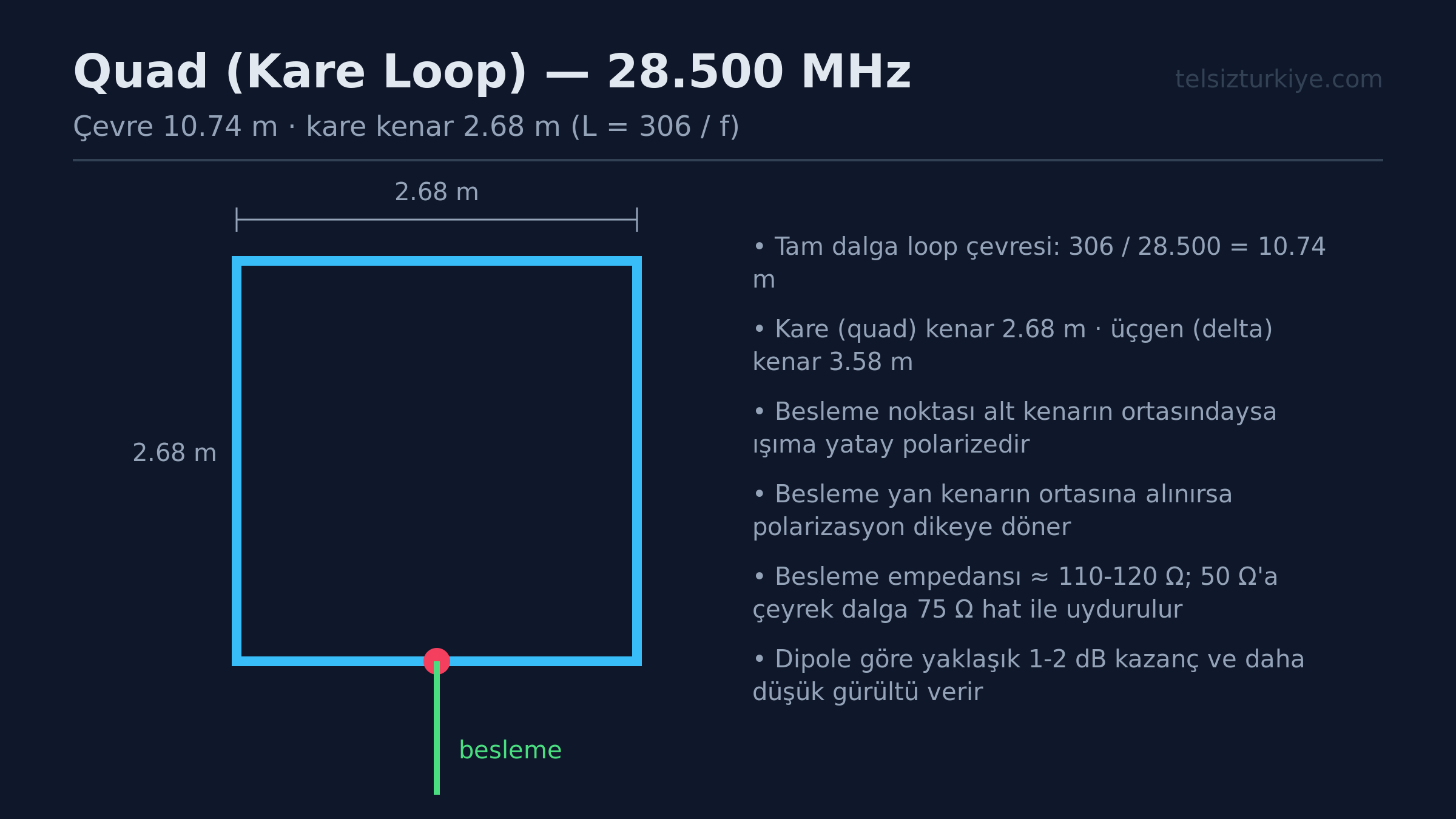

Quad antenin temelini oluşturan tam dalga kare loop elemanlarının boyutu, referans frekansımız olan 28.500 MHz baz alınarak hassas bir şekilde hesaplanmalıdır. 10 metre bandı için tam dalga loop çevresi formülü L(metre) = 300 / f(MHz) temel alınarak uygulanır. 28.500 MHz frekansı için bu hesaplama yapıldığında, antenin çevre uzunluğu yaklaşık 10.52 metre çıkmaktadır.

Bu toplam çevre uzunluğu dörde bölündüğünde, her bir karenin kenar uzunluğu yaklaşık 2.63 metre olarak bulunur. Radyatör ve reflektör elemanları arasındaki mesafe ise yine frekansın dalga boyuna bağlı olarak genellikle 0.12 ile 0.2 dalga boyu arasında seçilir. Bu mesafe 28.500 MHz için yaklaşık 1.05 ile 1.75 metreye denk gelmektedir ve en iyi ön-arka oranı (front-to-back ratio) için atölyede titizlikle ayarlanmalıdır.


Direk Seçimi ve Mekanik Dayanım

Quad antenler yapısal olarak rüzgar yüküne karşı oldukça hassastır. Dörtgen yapı rüzgarı yelken gibi yakalayacağından, kullanılacak direğin ve taşıyıcı boom borusunun mekanik dayanımı hayati önem taşır. Çatı üstü veya bahçe kurulumlarında en az 2 mm et kalınlığına sahip alüminyum veya paslanmaz çelik mast boruları tercih edilmelidir. Boom için ise genellikle dairesel veya kare kesitli alüminyum profiller kullanılır.

Antenin ağırlık merkezi direğin tam merkezine denk gelmeli ve rotor kullanılacaksa motorun tork kapasitesi antenin rüzgar direncine uygun olmalıdır. Gergi telleri (stay wire) kullanılacaksa, tellerin RF alanını etkilememesi için belirli aralıklarla izolatörler (izolatör yumurtası) ile kesilmesi gerekir. Aksi takdirde antenin ışıma paterni bozulacak ve SWR değeri istenmeyen seviyelere yükselecektir.


Çevre Etkisi ve Yükseklik Faktörü

Antenin yerden yüksekliği, 28 MHz bandında doğrudan ışıma açısını etkiler. Yerden en az yarım dalga boyu (yaklaşık 5 metre) yüksekliğe monte edilen bir Quad anten, uzak mesafe (DX) QSO'ları için ideal olan düşük radyasyon açısını yakalayabilir. Daha alçak kurulumlar yere yakın yansımalar nedeniyle açıyı yükseltir ve sinyallerin gökyüzüne dik gitmesine neden olur.

Çat üzerindeki metal su depoları, havalandırma boruları veya elektrik tesisatları antenin akortunu olumsuz etkileyebilir. Bu nedenle anten, çevredeki iletken yapıların en az bir dalga boyu uzakta konumlandırılmalıdır. Besleme noktasında mutlaka uygun bir balun veya çeyrek dalga koaksiyel transformatör kullanılarak dengesiz 50 ohm hat ile dengeli loop yapısının uyumu sağlanmalıdır.


Pratik Kurulum Kontrol Listesi

• Tüm eleman boylarının 28.500 MHz referansına göre milimetrik olarak kesildiğini kontrol edin.
• Boom ve mast bağlantı cıvatalarında paslanmaz somun ve yaylı rondela kullanın.
• Koaksiyel kablo bağlantı noktalarını neme karşı vulkanize bant ve daralan makaron ile izole edin.
• Anteni kaldırmadan önce anten analizörü ile SWR band genişliğini kontrol edin.
• Direk gergi halatlarının gerginliğini terazide ve dengeli bir şekilde sabitleyin.

Sizin 10 metre bandındaki Quad kurulumlarınızda reflektör ve radyatör arası mesafe için tercih ettiğiniz en ideal oran nedir?
