10 metre bandı yani 28 ila 29.7 MHz frekans aralığı, güneş lekesi döngüsüne bağlı olarak kıtalararası haberleşmede en verimli HF bantlarından biridir. Arazi çalışmalarında bu bantta yüksek kazanç sağlayan hafif ve taşınabilir bir anten seçmek, zayıf istasyonları duyabilmek ve uzak mesafelere ulaşabilmek açısından kritik önem taşır. Bu bağlamda quad yani kare loop antenler, doğru tasarlandığında dipol ve hatta standart yagi antenlere kıyasla sahada ciddi avantajlar sunan alternatifler arasında yer alır.



Fiziksel Boyutlar ve Hesaplama Formülü

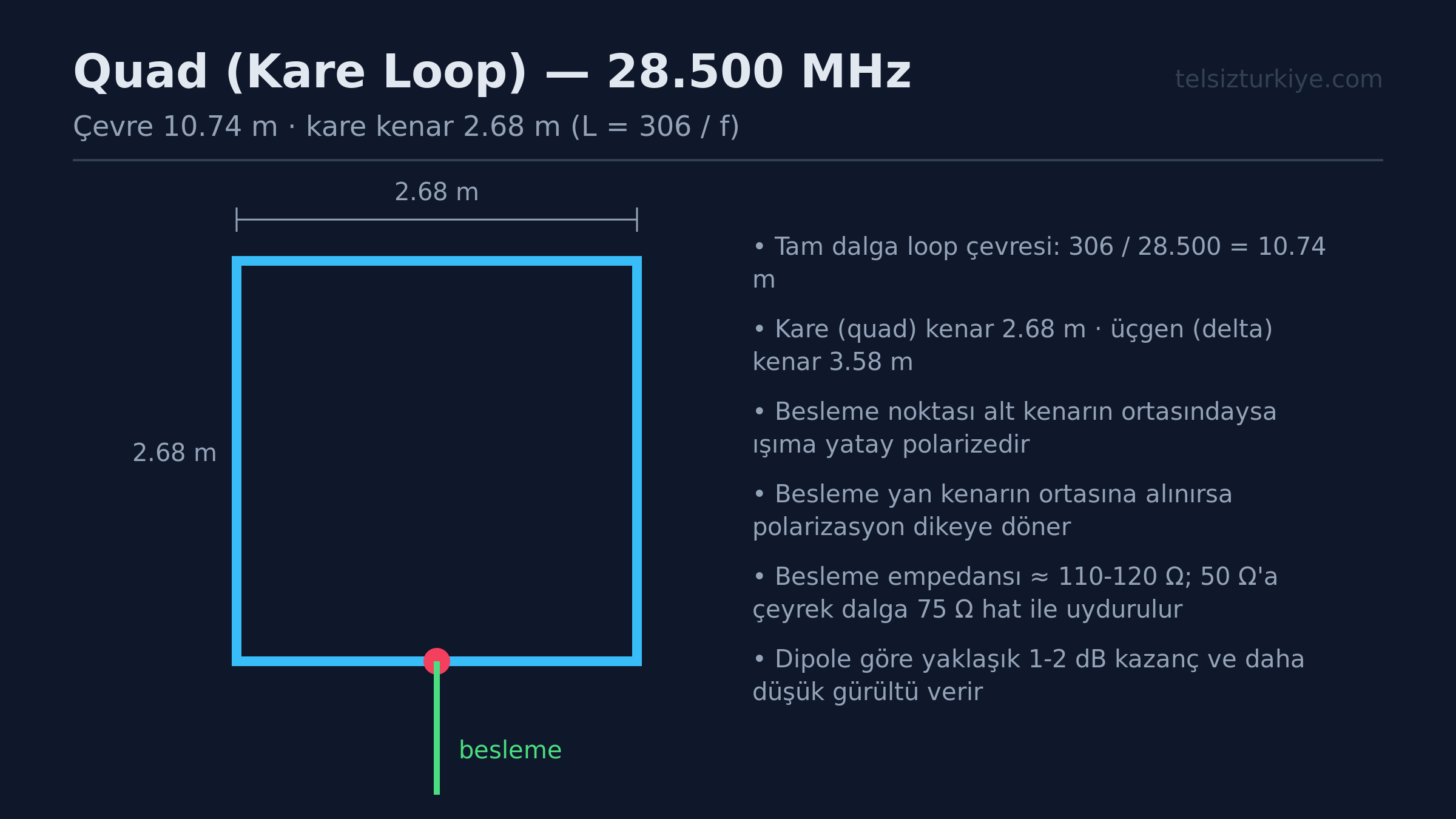

28.500 MHz referans frekansı baz alındığında, tam dalga bir quad antenin çevre uzunluğu dalga boyu hesabı ile bulunur. Dalga boyu formülü lambda eşittir 300 bölü frekans MHz cinsinden olduğundan, 28.500 MHz için bir dalga boyu yaklaşık 10.52 metredir. Tam dalga bir kare loop antenin toplam tel boyu için genel pratik formül L metre cinsinden 306 bölü f MHz şeklinde uygulanır. Bu hesapla 28.500 MHz için çevre uzunluğu yaklaşık 10.73 metre çıkar ve her bir kenar uzunluğu bunun dörtte biri yani kabaca 2.68 metre olarak kesilir.

Antenin empedansı tek elemanlı tam dalga loop yapısında besleme noktasında doğrudan 50 ohm civarındadır. Bu durum, ekstra balun veya uyum devrelerine olan ihtiyacı ortadan kaldırarak kayıpsız bir aktarım sağlar ve arazi çantasındaki yükü azaltır. Düşük açılı radyasyon yayılımı sayesinde yer dalgası ve iyonosferik yansımalarda optimum performans elde edilir.

Portatif ve Arazi Kullanımında Avantajlar
Arazi şartlarında taşınabilirlik ve rüzgara karşı dayanıklılık en önemli iki kısıttır. Quad antenler, dört köşesinden gerilen esnek fiberglas çubuklar ve hafif iletken teller sayesinde rüzgar yükünü minimumda tutar. Dipol antenlere kıyasla toprak iletkenliğinden daha az etkilenir ve yüksek mast gerektirmeden de tatmin edici sonuçlar üretir.

Sahada hızlı kurulum yapmak için önceden işaretlenmiş kablo boyları ve modüler fiberglas çubuklar hayati önem taşır. Tek kişi tarafından 10 ila 15 dakika içinde kurulabilen bu sistem, araziye hızlıca çıkıp QSO yapmaya imkan tanır. Ayrıca düşük açılı atış açısı, özellikle DX yani uzak mesafe görüşmelerinde sinyalin okyanuslar veya dağlar üzerinden sekerek ilerlemesini kolaylaştırır.

Dezavantajlar ve Alternatiflerle Kıyas
Her anten tasarımında olduğu gibi quad yapının da dezavantajları bulunur. En büyük zorluk mekanik karmaşıklığıdır; dipol gibi basitçe bir ağaca atılamaz, çapraz taşıyıcı iskelet ister. Taşıma sırasında fiberglas parçaların kırılma riski ve toplanma süresinin uzun olması dezavantaj hanesine yazılır.

Benzer kazancı sağlayan 2 elemanlı bir yagi anten ile kıyaslandığında quad anten biraz daha geniş bir rüzgar yüzeyine sahip olabilir ancak boom uzunluğu daha kısa tutulabilir. Yatay dipol ile kıyaslandığında ise quad antenin gürültü seviyesi QRM daha düşüktür ve yönlü çalışma imkanı sunar. Dikey antenlere göre ise yatay polarizasyon sağladığı için auroral ve troposferik açılmalarda daha az sinyal kaybı yaşanır.

Hangi Durumda Tercih Edilmeli
Quad antenler özellikle ağaçsız, açık arazilerde yapılan portatif operasyonlarda, field day etkinliklerinde veya yüksek gürültülü şehir dışı kamp alanlarında tercih edilmelidir. Doğrudan 50 ohm besleme empedansı sunması, cihazın dahili anten ayar ünitesine tuner biniş yükünü azaltır ve sahada pratiklik sağlar.

Eğer hedef sabit bir yöne doğru uzun süreli DX yapmak ve gelen gürültüyü minimumda tutmak ise 10 metre bandında quad anten taşımak kesinlikle zahmete değecektir. Ancak sık sık yer değiştirecek ve 3 dakikada bir çanta toplayacaksanız düz bir dipol veya endüktif kısaltılmış dikey antenler daha mantıklı bir alternatif olabilir.

• Anten telini keserken 28.500 MHz referans alarak hesaplamaları iki kez kontrol edin ve lehim payı bırakın.
• Fiberglas çubukların bağlantı noktalarını esnek kelepçelerle güçlendirerek rüzgar direncini artırın.
• Besleme noktasında RG-58 veya kayıpsız RG-8X tipi koaksiyel kablo kullanarak saha taşınabilirliğini koruyun.
• Anteni kurarken çevredeki yüksek gerilim hatlarından en az anten boyunun iki katı kadar uzakta durun.
• Kurulum sonrasında SWR analizörü ile rezonans frekansını mutlaka saha koşullarında teyit edin.

Sizin 10 metre bandında portatif arazide tercih ettiğiniz favori anten tipi hangisidir ve karşılaştığınız en büyük zorluk nedir?
