2 Metre Bandında Dikey Anten Kurulum Hataları ve Çözümleri




Sahada yapılan VHF çalışmalarında, istasyonların performansını doğrudan etkileyen en kritik bileşen anten sistemidir. Özellikle 144-146 MHz bandında kullanılan dikey antenler, doğru monte edilmediğinde yüksek SWR ve düşük verim gibi sorunlara yol açar. Bu rehberde, sahada sık yapılan hataları ve teknik çözüm yollarını ele alıyoruz.

1. Kablo Kaybı ve Konnektör Hataları

RG58 gibi düşük kaliteli koaksiyel kablolar, VHF frekanslarında ciddi sinyal kayıplarına neden olur. 145.500 MHz gibi ana çağrı frekansında yapılan çalışmalarda, uzun hatlar kullanıldığında kablo içi zayıflama artar. 10 metreden uzun kablolarda RG213 veya düşük kayıplı muadilleri tercih edilmelidir.

Konnektör montajı sırasında yapılan lehimleme hataları ve ekran telinin kısa devre yapması en yaygın arıza nedenidir. RG213 gibi kalın kablolarda yapılan kötü lehimler, zamanla oksitlenerek empedans uyumsuzluğu yaratır. Montaj sonrasında mutlaka multimetre ile DC süreklilik testi yapılmalıdır.

2. Kötü Topraklama ve Radyal Yerleşimi

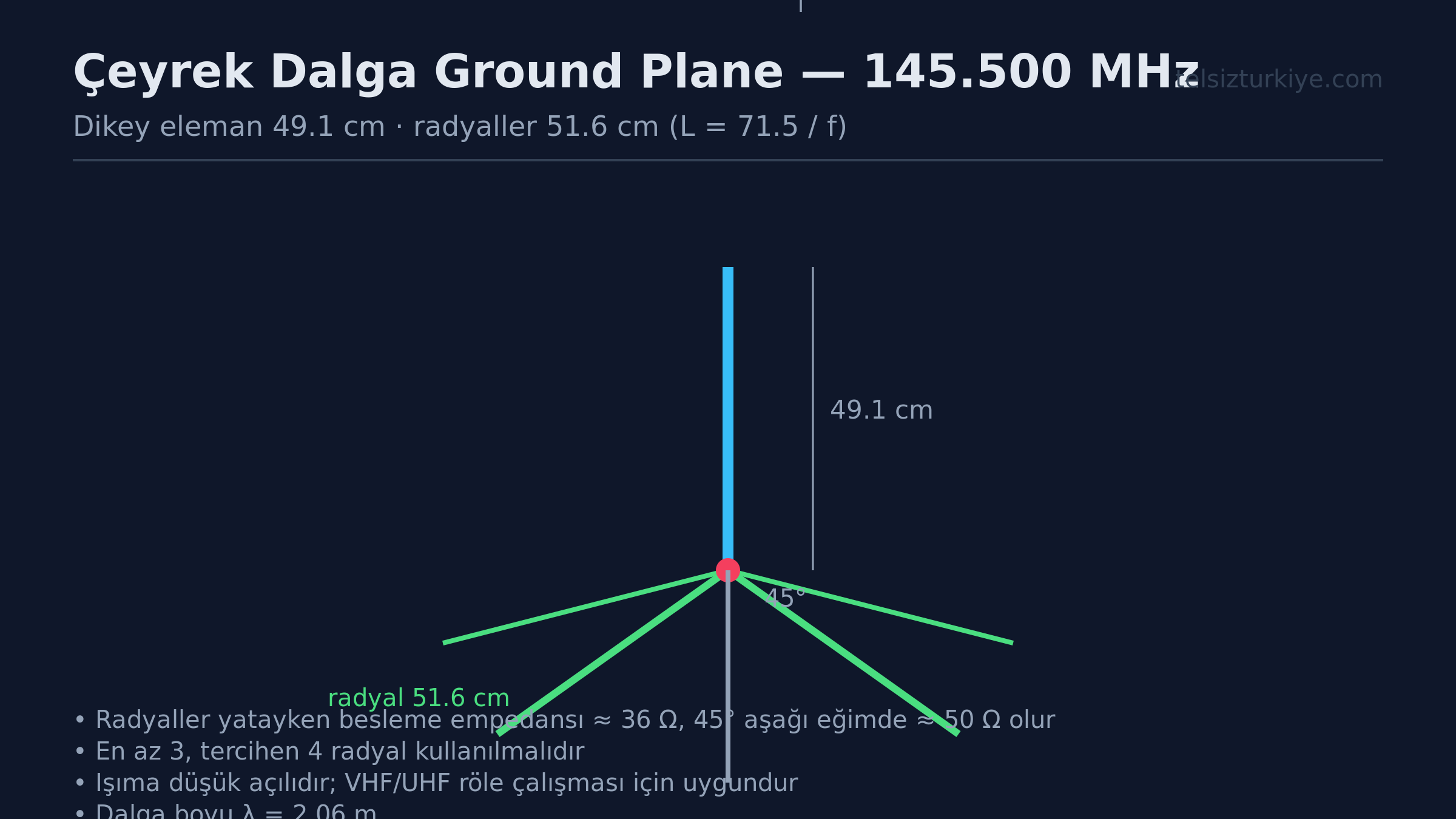

Çeyrek dalga dikey antenlerde radyal tellerin uzunluğu ve açısı, antenin 50 ohm empedansını doğrudan etkiler. Fiziksel uzunluk hesaplaması yapılırken dalga boyu formülü kullanılır: L = 143 / f(MHz) formülü metre cinsinden temel boyu verir. Radyallerin eksik veya asimetrik olması ışıma modelini bozar.

Topraklama eksikliği, RF geri beslemesine ve parazitlere yol açar. Istasyonun bulunduğu binada veya mast direğinde standarda uygun bir RF topraklaması yapılmalıdır. Kötü topraklama, verici çıkış katındaki transistörlerin aşırı ısınmasına ve SWR korumasına girmesine neden olur.

3. Fiziksel Çevre Etkileri ve Akort Bozulmaları

Antenin metal direklere çok yakın monte edilmesi, dikey ışıma lobunu bozar ve rezonans frekansını kaydırır. Anten ile metal mast arasında en az bir dalga boyu mesafe bırakılmalıdır. Çatı üstü montajlarda çatı sacı veya diğer antenler yansıma yapar.

Akort işlemi sırasında referans frekans olarak 145.500 MHz baz alınmalıdır. Anten boyu ayarlanırken üretici kılavuzundaki ölçülere sadık kalınmalı, kesme biçme işlemleri milimetrik yapılmalıdır. Akortsuz antenler çıkış katını yakabilir.

4. SWR Yüksekliği ve Teşhis Yöntemleri

Yüksek SWR değeri, anten sisteminde rezonans olmadığını veya empedans uyuşmazlığı bulunduğunu gösterir. SWR ölçümü, vericiye mümkün olan en yakın noktadan, harici bir SWR metre ile yapılmalıdır. Dahili cihaz ölçümleri hatalı sonuç verebilir.

Teşhis için önce antenin DC direnci ölçülür, ardından sweep özellikli bir analizör ile bant genişliği taranır. Eğer rezonans noktası 144 MHz altına kaydıysa radyal veya ışıma elemanı uzundur; 146 MHz üzerine çıktıysa eleman kısadır. Bandın ortası olan 145 MHz civarında minimum SWR yakalanmalıdır.


Sahada Hızlı Kontrol Listesi

• Anten konektörlerini ve lehim kalitesini kontrol edin.

• RG58 kablo uzunluğunu gözden geçirin, gerekirse RG213 ile değiştirin.

• Radyal tellerinin açılarını ve boylarını standartlara göre doğrulayın.

• Mast ve çatı çevre mesafelerini minimum uzaklığa getirin.

• 145.500 MHz referans alınarak SWR ölçümünü yineleyin.

Sizin sahada karşılaştığınız en ilginç dikey anten SWR sorunu neydi ve nasıl çözdünüz?
