Röle Kapsama Alanını Etkileyen Başlıca Faktörler



Sahada VHF ve UHF bantlarında çalışırken röle erişiminin neden değiştiğini anlamak, kesintisiz haberleşme için şarttır. Çoğu zaman doğrudan duyduğumuz bir istasyonun röle üzerinden neden çalışmadığı veya bizim çağrımızın neden tekrarlayıcıya ulaşmadığı teknik detaylarda saklıdır. Bu yazıda, sahadaki pratik deneyimler ve RF temelleri ışığında kapsamı sınırlayan fiziksel etkenleri ele alıyoruz.

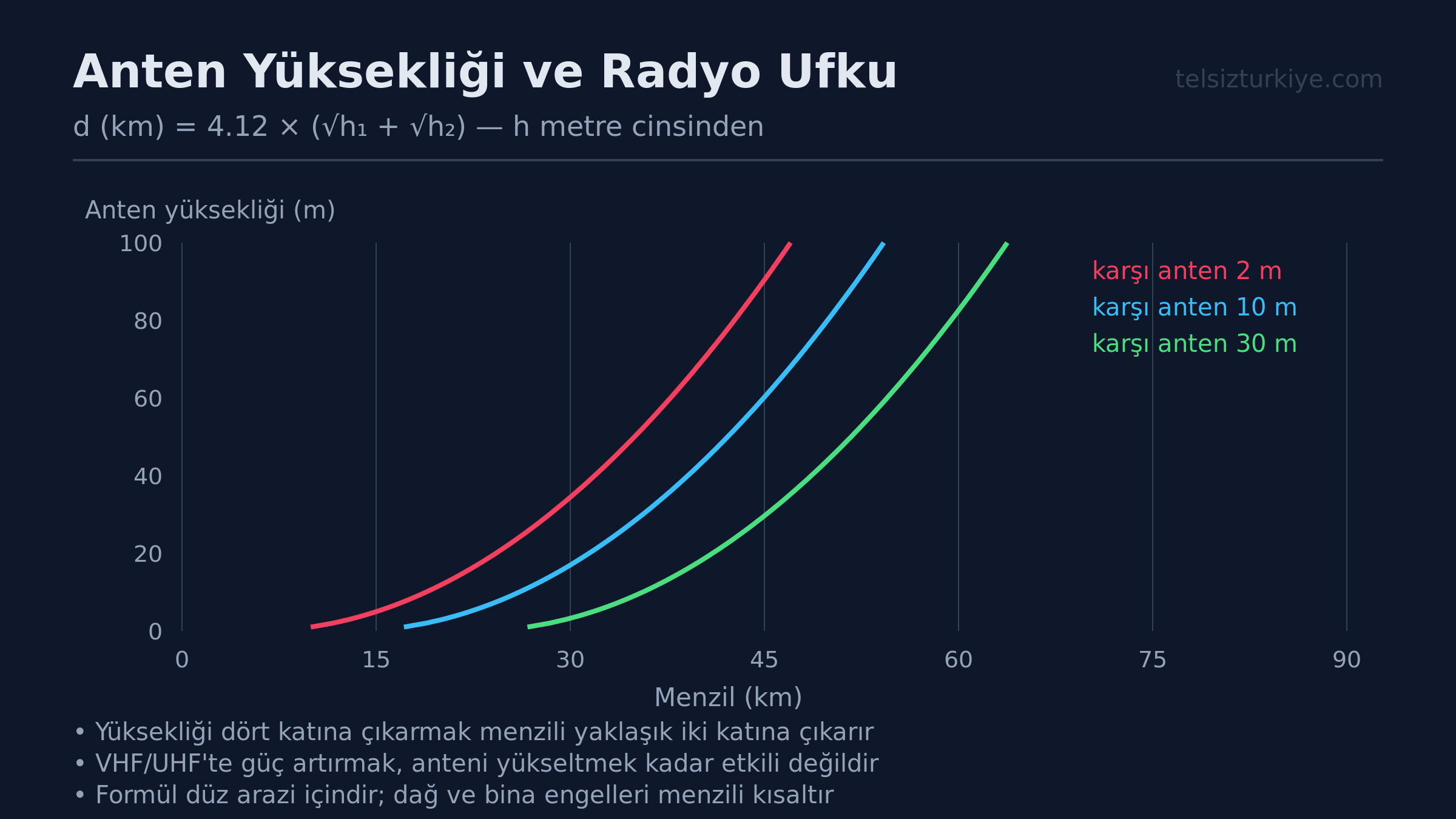

Anten Yüksekliği ve Doğrudan Görüş Hattı (Line of Sight)

VHF ve UHF frekanslarında elektromanyetik dalgalar büyük ölçüde ışık gibi yayılır. Bu nedenle anten yüksekliği, kapsamı belirleyen en kritik tek değişkendir. Yer seviyesinden ne kadar yukarıda olursanız, Fresnel zonu açıklığı o kadar iyileşir ve ufuk çizgisi ötesine erişim şansınız artar.

Ev istasyonlarında veya mobil montajlarda çatı üstüne çıkmak, EIRP değerini doğrudan artıran güç artışından bile daha etkilidir. Alıcı ve verici arasında optik görüş olmasa bile, serbest uzay kaybı yüksek yerlerde azalır. Sahada yapılan testler, tepe noktalarına kurulan sistemlerin ovadaki düşük profilli istasyonlara kıyasla katlarca daha geniş footprint sağladığını göstermektedir.

Çıkış Gücü ve RF Bütçesi Kayıpları

Telsizin çıkış gücü, örneğin el cihazlarında 5 watt veya sabit istasyonlarda 50 watt seviyesinde olabilir. Ancak güç tek başına her şey değildir. RG-58 gibi düşük kaliteli bir koaksiyel kabloda 430 MHz bandında meydana gelen zayıflama, 15 metrelik hatta neredeyse yarı gücü ısıya çevirebilir. Bu yüzden 50 ohm empedans uyumu ve düşük kayıplı kablo seçimi hayati önem taşır.

RF bütçesi hesaplanırken alıcı hassasiyeti de unutulmamalıdır. Röle girişindeki zayıf bir sinyali duyabilmek için konnektör kayıplarını minimumda tutmalısınız. Yüksek güç, kötü anten ve zayıf besleme hattı kombinasyonu sadece parazit üretir, menzili uzatmaz.

Anten Kazını ve Işıma Deseni

Anten kazancı, pasif bir eleman olarak gücü belirli bir yöne yoğunlaştırma yeteneğidir. 5/8 dalga boylu bir dikey anten veya yagi tipi yönlü antenler, ışıma açısını yatay düzleme sıkıştırarak işaretin daha uzağa gitmesini sağlar. Yarım dalga boyu dipol anten için hesaplanan temel fiziksel boy formülü L (metre) = 143 / f (MHz) şeklindedir.

Yanlış açıyla monte edilmiş kazançlı antenler gökyüzünü veya yeri aydınlatabilir. Röle sistemlerinde omnidirectional (her yöne eşit) ışıma istenirken, kullanıcı tarafında bazen kazançlı collinear yapılar tercih edilir. Antenin kazancı arttıkça dikey ışıma açısı daralır; bu da engebeli arazide dağ dibindeki istasyonların röleyi görmesini zorlaştırabilir.

Arazi Yapısı ve Engel Kayıpları

Türkiye gibi dağlık coğrafyalarda arazi profili en büyük engeldir. Tepeler, vadiler ve betonarme yapılar VHF/UHF işaretlerini bloklar. Fresnel zonu engellerle kapandığında difraksiyon (kırınım) kayıpları başlar ve sinyal gücü sönümlenir.

Şehir içi çalışmalarda demir donatılı binalar çok yollu yayılıma ve sinyal iptallerine yol açar. Kıyı Emniyeti Genel Müdürlüğü frekans tahsisleri ve BTK düzenlemeleri çerçevesinde kurulan tüm sistemlerde, coğrafi engelleri aşmak için röleler yüksek rakımlı sırtlara konumlandırılır. Doğru ton (CTCSS) ve shift (-600 kHz veya -7.6 MHz) ayarları yapsanız bile arazi kör noktalarında kalıyorsanız çıkış yapmak imkansızlaşır.


Saha Kontrol Listesi

• Anten bağlantılarını ve SWR değerini (1.5 altı hedef) düzenli kontrol edin.
• RG-58 yerine düşük kayıplı koaksiyel kablo (RG-213 veya LMR serisi) tercih edin.
• Bölgenizdeki KEGM onaylı güncel röle listesini inceleyerek doğru shift ve CTCSS tonlarını girin.
• Mobil veya taşınabilir cihazlarda yüksekte çalışmanın avantajını kullanın.
• Ağaçlık alanların ve betonarme binaların yarattığı yutma kayıplarını hesaba katın.

Bulunduğunuz bölgedeki coğrafi şartlar ve kullandığınız anten tipi, yerel rölelerle olan bağlantınızı doğrudan nasıl etkiliyor? Lütfen kendi saha deneyimlerinizi paylaşın.
