Müstakil ev çatısına kurulan 70 santimetre bant dikey antenlerde en düşük SWR değerini yakalamak, çıkış katının verimliliği ve telsiz çıkış katının güvenliği açısından hayati önem taşır. 430-440 MHz aralığında çalışan sistemlerde dalga boyu çok kıstırıldığı için milimetrik hatalar dahi doğrudan duran dalga oranını yükseltir. Bu rehberde, referans frekansımız olan 435.000 MHz merkezinde kusursuz bir ayar ve güvenli bir çatı tesisatı kurmanın teknik adımlarını ele alıyoruz.



Direk Montajı ve Yıldırım Koruması
Çatı üzerindeki dikey antenin mekanik dayanımı, rüzgar yükü ve olası salınımlar göz önüne alınarak planlanmalıdır. Galvanizli çelik direkler tercih edilmeli ve mahya veya baca duvarına çelik kelepçelerle sabitlenmelidir.

Yıldırım koruması için direğin en tepe noktasına anten radyal seviyesinden yüksekte kalacak şekilde bir paratoner çubuğu monte edilmelidir. Anten koaksiyel kablosu çatıdan eve girmeden önce mutlaka kaliteli bir paratoner parafudr (surge protector) üzerinden topraklama barasına bağlanmalıdır. Topraklama için en az 6 mm milenyum bakır kablo ve kazık kullanılmalıdır.

Kablo Seçimi ve Geçiş Detayları
430-440 MHz bandında kayıplar çok yüksektir; bu nedenle RG58 gibi ince kablolar 10 metrenin üzerindeki mesafelerde ciddi zayıflama yaratır. Müstakil ev tesisatında en az LDF4-50A veya RG214 gibi düşük kayıplı koaksiyel kablolar kullanılmalıdır.

Kablo çatı kiremitleri altından veya özel su sızdırmaz buatlar aracılığıyla binaya sokulmalıdır. Konnektör montajında N tipi veya yüksek frekansa uygun kaliteli PL259 erkek soketler tercih edilmeli, dış ortam bağlantıları mutlaka kendinden vulkanize bant ve daralan makaron ile yalıtılarak nem girişi engellenmelidir.

Anten Boy Kısaltma ve Uzatma Mantığı

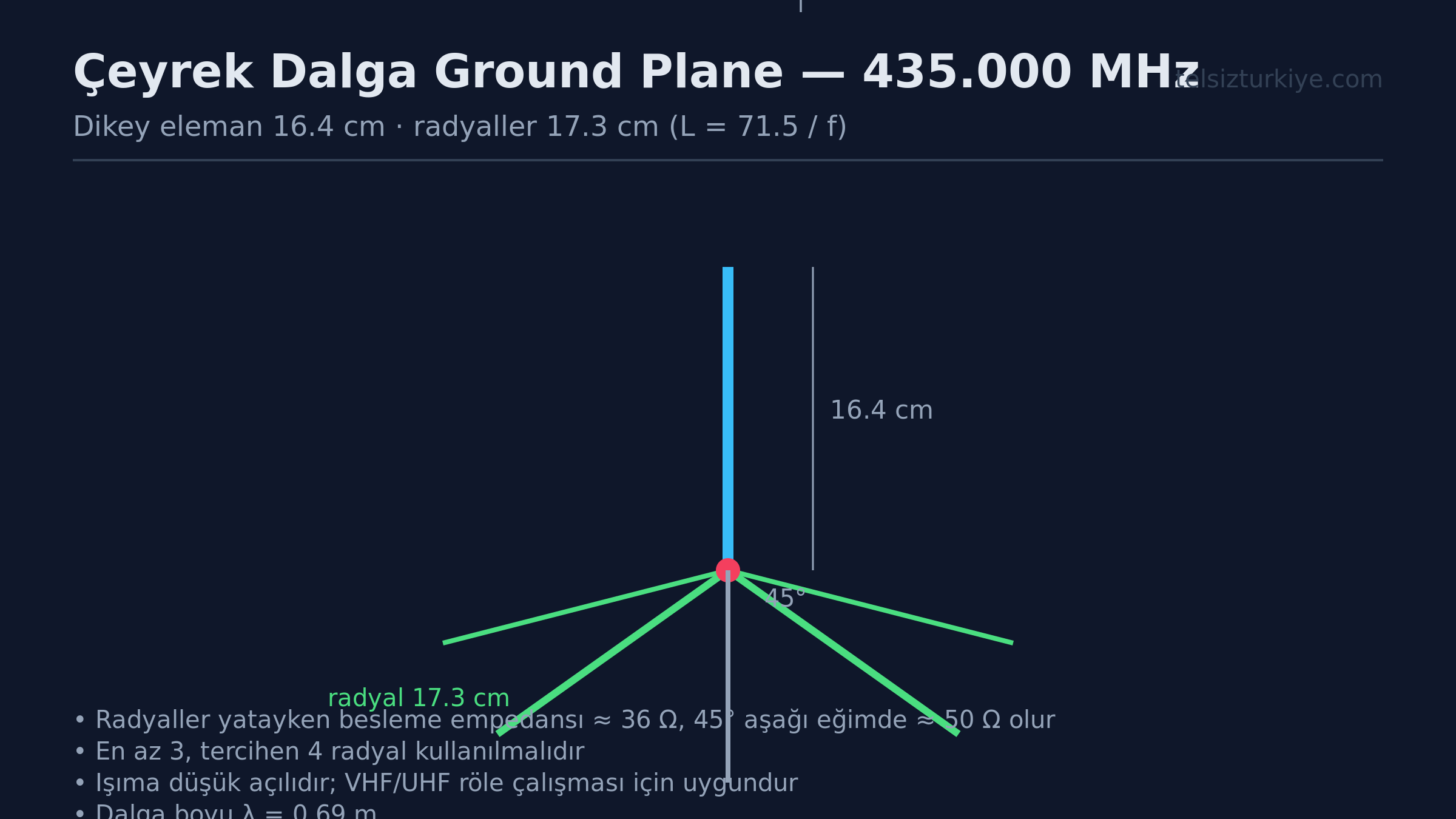

70 cm bandında çalışan çeyrek dalga veya 5/8 tip dikey antenlerin boyu, frekans ile ters orantılıdır. Fiziksel uzunluk hesabı için temel dalga boyu formülü olan L = 300 / f(MHz) kullanılır; 435 MHz için teorik dalga boyu yaklaşık 69 santimetredir.

Eğer analizör ölçümünde minimum SWR noktası 430 MHz altına kaydıysa anten boyu uzun demektir; elemanlar üretici kılavuzuna uygun olarak milimetrik olarak kısaltılır. Minimum SWR 440 MHz üzerine çıktıysa anten kısa kalmıştır ve radyal veya ışıma elemanına ek yapılarak boy uzatılır. Ayar sırasında her kesimden sonra sistem geneli süpürülerek tepe noktası 435.000 MHz üzerine sabitlenmelidir.

Anten Analizörü ile Ölçüm Adımları
Ölçüm işlemine başlamadan önce anten analizörünün kalibrasyonu doğru yapılmalı ve aradaki jumper kablonun kayıpları kalibre edilmelidir. Analizör doğrudan anten besleme noktasına bağlanmalı, mümkünse ölçüm sırasında çatıdaki metal objelerden uzak durulmalıdır.

Analizör tarama aralığı 420-450 MHz olarak ayarlanır ve 435.000 MHz referans alınarak SWR eğrisi ekranda gözlemlenir. Hedefimiz reaktansın (X) sıfıra en yakın olduğu ve SWR değerinin 1.2:1 seviyesinin altına indiği noktayı yakalamaktır. Ölçüm sırasında telsiz PTT mandalına basılmamalı, sadece düşük güçlü RF analizör sinyali kullanılmalıdır.

• Anten direğini ve çatı bağlantılarını rüzgar yüküne karşı gergi telleriyle destekleyin.
• Parafudr topraklama direncini multimetre ile kontrol ederek sıfıra yakın tutun.
• Konnektörlerin iç pin lehimlerini kısa devre riskine karşı kontrol edin.
• Ayar yaparken anten etrafında insan veya metal cisim bulundurmayın.
• Her kesim işleminden sonra verileri not ederek adım adım ilerleyin.

Sizin müstakil çatı kurulumlarında 70 cm bandı için tercih ettiğiniz özel bir anten modeli ve kullandığınız analizör markası nedir?
