Müstakil bir evin çatısında 20 metre bandı (14.0-14.35 MHz) için dikey anten kurulumu, hem mekanik dayanım hem de RF performansı açısından dikkatli bir planlama gerektirir. Özellikle 14.175 MHz merkezli çalışmalarda, antenin çevre ile etkileşimi ve toprak düzlemi kalitesi doğrudan verimliliği belirler. Bu kılavuz, sahada karşılaşılan pratik zorlukları ve teknik gereksinimleri ele almaktadır.




Direk Seçimi ve Mekanik Dayanım
Çatı üzerine kurulacak dikey antenin rüzgar yüküne dayanması için kullanılacak direk kritik önem taşır. En az 2 milimetre et kalınlığına sahip galvanizli çelik borular tercih edilmelidir. Alüminyum borular hafif olmasına rağmen yüksek rüzgar hızlarında kalıcı eğilmelere sebep olabilir. Direk boyu hesaplanırken antenin rüzgar momenti göz önüne alınmalı ve çatı mahyasına binen yük dengelenmelidir.

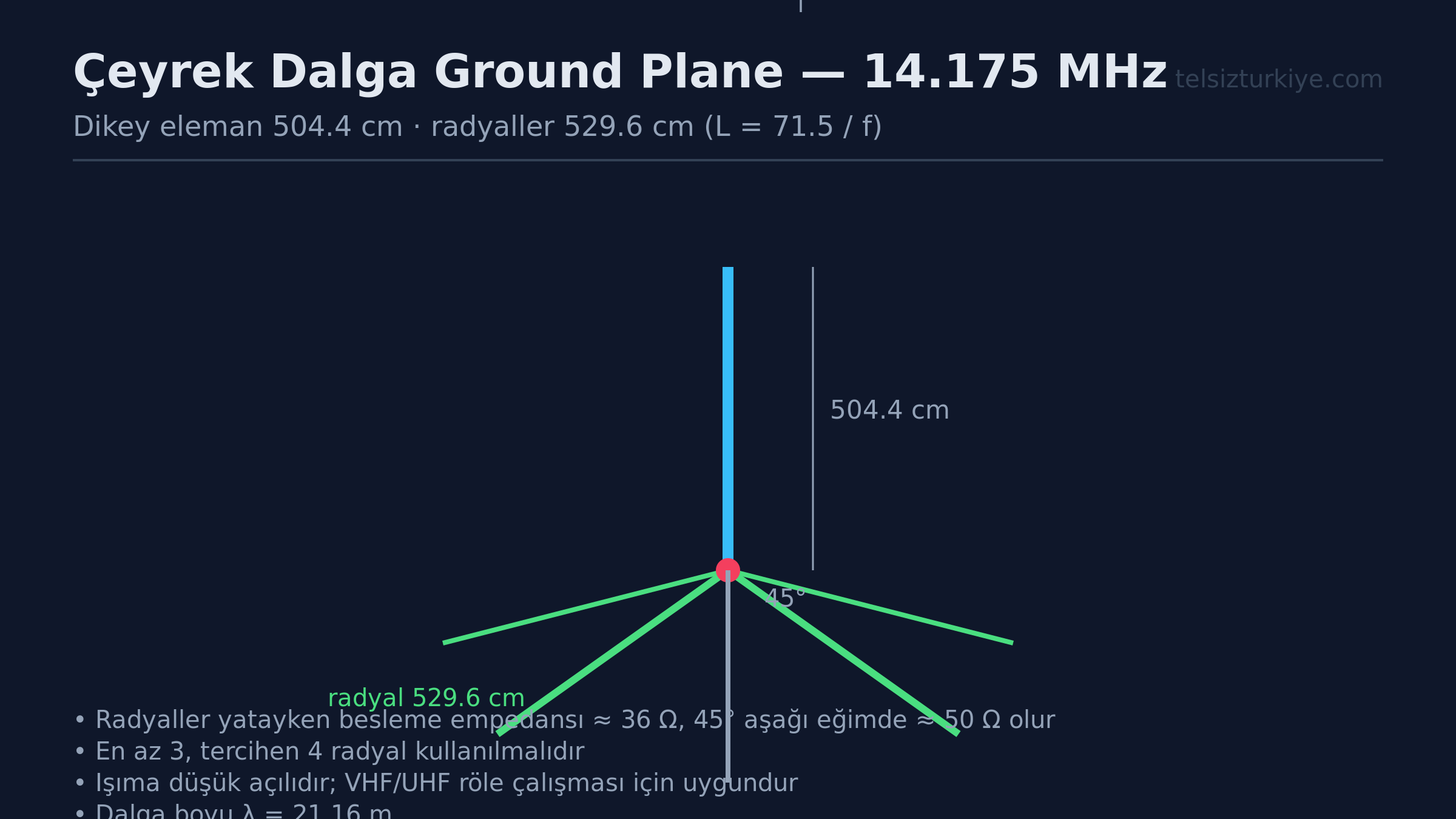

Direğin çatıya sabitlenmesinde mahya kelepçeleri veya taban flanşı kullanılmalıdır. Çatı kaplamasına zarar vermemek için su yalıtımına dikkat edilmeli, civata delikleri mutlaka mastik ile izole edilmelidir. Antenin boyu 20 metre bandı için çeyrek dalga boyu hesabı ile belirlenir. Fiziksel uzunluk formülü olan L = 75 / f(MHz) üzerinden hesaplandığında, 14.175 MHz için yaklaşık 5.28 metrelik radyan veya dikey eleman boyu elde edilir. Bu boydaki bir yapının rüzgar direncini kırmak için en az iki seviyeden germe telleri ile desteklenmesi şarttır.


Yükseklik ve Çevre Etkisi
Dikey antenler düşük açılı radyasyon yapmaları nedeniyle DX (uzak mesafe) çalışmaları için oldukça avantajlıdır. Ancak bu performansın alınabilmesi için antenin çevredeki metal cisimlerden ve çatı parapetlerinden yeterince uzakta olması gerekir. Çat üzerindeki çatı sacları, baca şapkaları veya diğer antenler yakın alan kuplajına neden olarak rezonans frekansını kaydırabilir.

Çatı yüksekliği, yer düzlemine kıyasla avantaj sağlasa da toprak kayıplarını artırabilir. Doğal bir toprak düzlemi olmadığından, dikey antenin alt kısmında mutlaka yapay radyan sistemine ihtiyaç duyulur. Rezonans frekansında çalışmak için çatı yüzeyine serilecek en az 4 adet çeyrek dalga uzunluğundaki rezonant radyan veya rezonant olmayan çok sayıda tel radyan sistemi SWR değerini doğrudan 1:1.5 seviyesinin altına çekecektir.


Yıldırım Koruması ve Topraklama
Çatının en yüksek noktasına yerleştirilen metal bir dikey anten, doğrudan bir yıldırım hedefi haline gelebilir. Bu nedenle, can ve mal güvenliği için profesyonel bir yıldırım koruma ve topraklama altyapısı kurulmalıdır. Anten direği, binanın ana topraklama barasına kalın kesitli (en az 16 milimetrekare) sarı-yeşil örülü bakır kablo ile bağlanmalıdır.

Besleme hattının bina içine girdiği noktada yüksek frekans karakteristiğine uygun koaksiyel paratoner (yıldırım deşarj tüpü) kullanılmalıdır. Bu deşarj elemanının topraklama direnci ölçülmeli ve yerel yönetmeliklere uygun olarak düşük empedanslı bir toprak çubuğuna bağlanmalıdır. Aksi halde statik elektrik birikimi hem telsiz çıkış katına hem de evdeki diğer elektronik cihazlara kalıcı zarar verebilir.


Kablo Geçişi ve RF Sızdırmazlık
Antenden gelen koaksiyel kablonun (genellikle düşük kayıplı RG-213 veya benzeri 50 ohm empedanslı kablo) bina içine geçişi titizlikle yapılmalıdır. Kablo ezilmemeli ve keskin büküntülere maruz kalmamalıdır. Çatı veya duvar deliniyorsa, kablo rakoru kullanılarak su sızdırmazlığı kesinlikle sağlanmalıdır.

Kablo geçiş noktasında oluşabilecek ortak mod akımlarını engellemek için koaksiyel kablo üzerine binaya girmeden önce ferrit halkalarla sarılarak bir RF şok (balun) oluşturulmalıdır. Bu işlem, ev içindeki diğer elektronik cihazlarda oluşabilecek TVI (televizyon paraziti) ve RFI problemlerini büyük ölçüde önleyecektir. Hat kaybını minimize etmek için konektör montajında lehim kalitesine dikkat edilmeli ve dış hava koşullarına karşı daralan makaron ile yalıtılmalıdır.


Kurulum Kontrol Listesi

• Direk dikliği su terazisi ile kontrol edildi mi?
• Germe telleri izolatörler ile bölündü mü?
• 14.175 MHz için radyan boyları tam olarak ayarlandı mı?
• Yıldırım deşarj ünitesi ana bara ile bağlandı mı?
• Kablo geçişi su sızdırmazlık elemanları ile korundu mu?
• SWR analizatörü ile bant boyunca ölçüm yapıldı mı?

Sizin çatınızdaki dikey anten kurulumunda en çok zorlandığınız aşama mekanik sabitleme mi yoksa radyan tel yerleşimi mi oldu?
