Müstakil ev çatısına kurulan End-Fed Yarım Dalga (EFHW) antenler, 20 metre bandında pratik ve verimli çözümler sunar. Ancak 14.0 ila 14.35 MHz aralığında çalışan bu sistemlerde mekanik ve RF kaynaklı hatalar sıklıkla SWR yükselmesine neden olur. Sahada karşılaşılan sorunları çözmek ve 14.175 MHz referans frekansında minimum yansıma elde etmek için bazı kritik teknik detaylara dikkat edilmelidir.



1. UnUn Trafo ve Dönüşüm Oranları
EFHW antenlerin en kritik bileşeni, yüksek empedansı 50 ohm koaksiyel kabloya uyarlayan 49:1 veya 64:1 oranındaki UnUn trafolardır. Sık yapılan hataların başında, bu trafoların kullanılan güç seviyesine uygun olmayan ferrit çekirdeklerle sarılması gelir. Özellikle 100 watt ve üzeri çalışmalarda yetersiz ferritler doyuma ulaşarak ısı üretir ve SWR değerinin bandın ortasında ani olarak yükselmesine sebep olur.

Bunun çözümü için tipik olarak bin bir çeşit çekirdek yerine, yüksek geçirgenliğe sahip malzemeler kullanılmalıdır. Trafo kutusunun su almayacak şekilde yalıtılması ve kutu içinde ani gerilmeleri önlemek için radyal kablo çıkışlarında gerilim giderici (strain relief) kullanılması şarttır. Topraklama vidasının doğrudan çatıdaki topraklama barasına bağlanması, ortak mod akımlarını büyük ölçüde engeller.

2. Boy Hesaplama ve Fiziksel Kesim Hataları

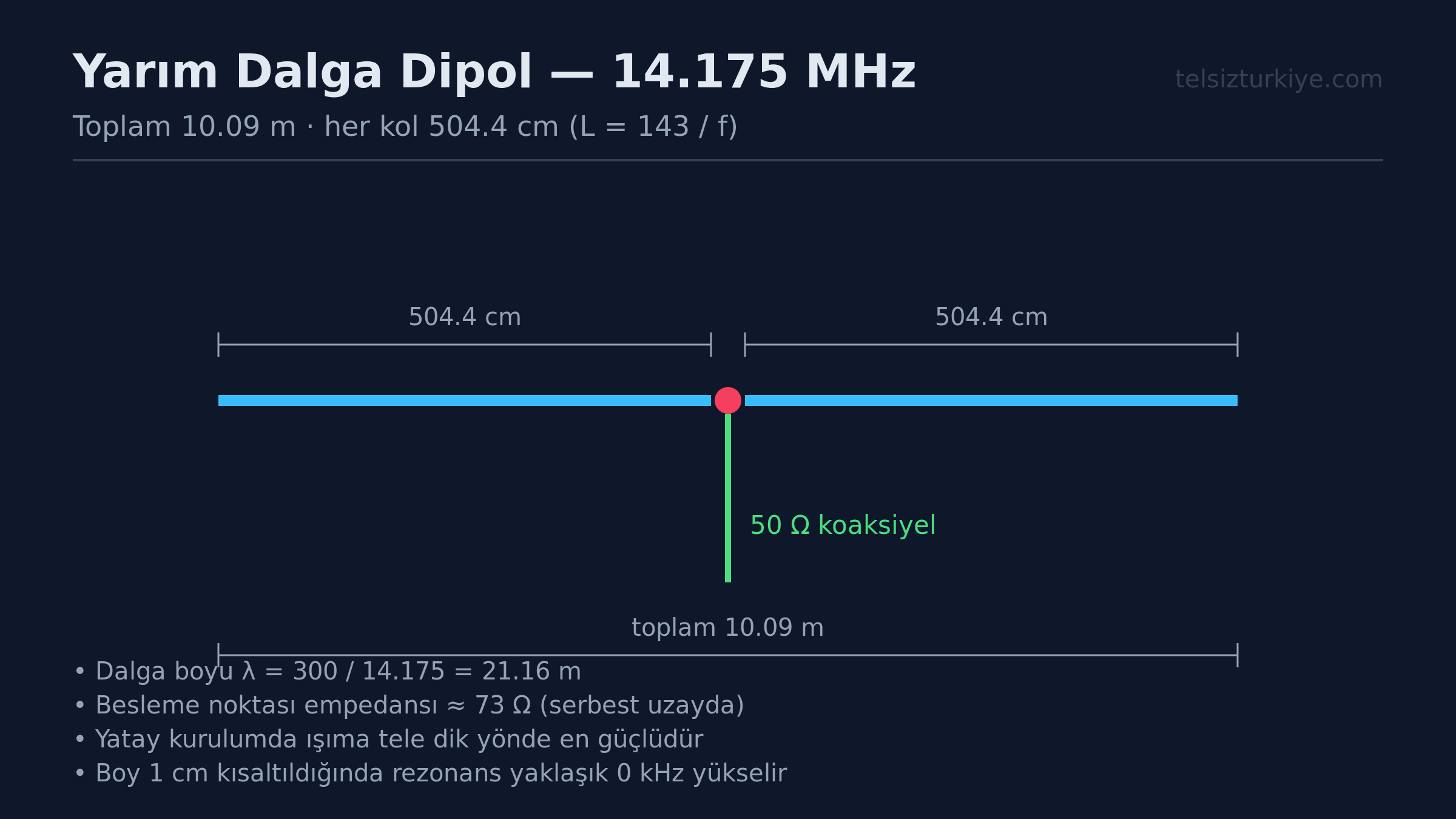

20 metre bandı için yarım dalga boyu hesaplanırken temel formül olan L (metre) = 143 / f (MHz) denklemi kullanılır. Referans frekansımız olan 14.175 MHz için teorik uzunluk yaklaşık 10.05 metredir. Ancak amatörlerin yaptığı en yaygın hata, teli bu boyda kesip doğrudan asmak ve çevredeki metal çatı unsurlarının etkisini hesaba katmamaktır.

Çatıdaki metal kiremitler, çatı pencereleri ve metal bacalar antenin akım dağılımını bozarak rezonans frekansını aşağı çeker. Teli ilk kesimde 20-30 cm daha uzun bırakarak, SWR analizörü yardımıyla 14.175 MHz'de dip noktayı bulana kadar uç kısımdan kademeli olarak kısaltmak en doğru yöntemdir. Telin cinsi olarak bakır kaplı çelik tel kullanılması mekanik gerilmelere karşı ömrü uzatır.

3. Çatı Montajı ve Radyal Eksikliği
End-Fed antenlerin radyal gerektirmediği yaygın bir yanılgıdır. Her ne kadar geleneksel dipoller gibi simetrik radyal sistemine ihtiyaç duymasa da, RF enerjinin dönüşü için UnUn trafonun toprak terminalinden uygun bir karşı ağırlık veya RF topraklaması şarttır. Çatıda radyal eksikliği durumunda, koaksiyel kablonun dış kılıfı bir radyal gibi davranmaya başlar ve shaktan RF yayılımı gözlenir.

Çözüm olarak trafo kutusundan çatıdaki metal aksama kısa bir örgü bakır ile bağlantı yapılması veya en azından çatı zeminine serilecek çeyrek dalga boyunda tek bir radyal teli kullanılması sistemin kararlılığını artırır. Kablonun bina içine girerken mutlaka bir akım balunu veya ferrit choke ile sarılması, şakktaki cihazların parazit almasını önler.

4. Yıldırım Koruması ve Kablo Geçiş Detayları
Müstakil ev çatısına kurulan antenlerde güvenlik en üst düzeyde tutulmalıdır. KEGM ve BTK düzenlemelerine ve ulusal elektrik tesisat yönetmeliklerine uygun olarak, koaksiyel kablo bina içine girmeden önce mutlaka yüksek kaliteli bir yıldırım deşarj ünitesine (lightning surge protector) bağlanmalıdır. Bu ünitenin topraklama pensesi, binanın ana topraklama çubuğuna kalın kesitli sarı-yeşil kablo ile indirilmelidir.

Kablo geçişlerinde yapılan izinsiz delmeler ve yalıtımsız pencereler hem su sızıntısına hem de RF kayıplarına yol açar. Dış ortam koşullarına dayanıklı UV katkılı RG-213 veya Ecoflex 10 gibi düşük kayıplı koaksiyel kablolar kullanılmalı, ek yerleri vulkanize bant ve daralan makaron ile suya karşı tamamen kapatılmalıdır.


Pratik Kontrol Listesi

• UnUn trafo bağlantı terminallerinin sıkılığını ve oksitlenme durumunu kontrol edin.
• 14.175 MHz merkezli SWR taramasını NanoVNA veya anten analizörü ile yapın.
• Trafo toprak ucunun çatı topraklama barasına sağlamca bağlı olduğundan emin olun.
• Koaksiyel kablo üzerinde RF sızıntısını önlemek için ferrit halka (choke) kullanın.
• Yıldırım deşarj ünitesinin dış ortamda korunaklı ve topraklı olduğunu doğrulayın.

Sizin 20 metre bandındaki EFHW kurulumunuzda SWR'yi 1:1.5 altına düşürürken karşılaştığınız en zorlu engel ne oldu ve bu sorunu hangi yöntemle aştınız?
