Portatif VHF operasyonlarında doğru anten seçimi ve hassas SWR ayarı, cihaz çıkış katının korunması ve zayıf istasyonların duyulabilmesi için kritik bir adımdır. Arazi şartlarında hızlı kurulan ve radyal istemeyen yapısıyla öne çıkan J-Pole antenler, doğru kalibre edilmediğinde istenmeyen yansımalara ve verim kayıplarına yol açabilir. Bu rehberde, 144-146 MHz bandında sahada yapılan ölçümleri ve pratik boy ayarlama tekniklerini detaylıca ele alacağız.



J-Pole Anten Çalışma Mantığı ve Fiziksel Boyutlar

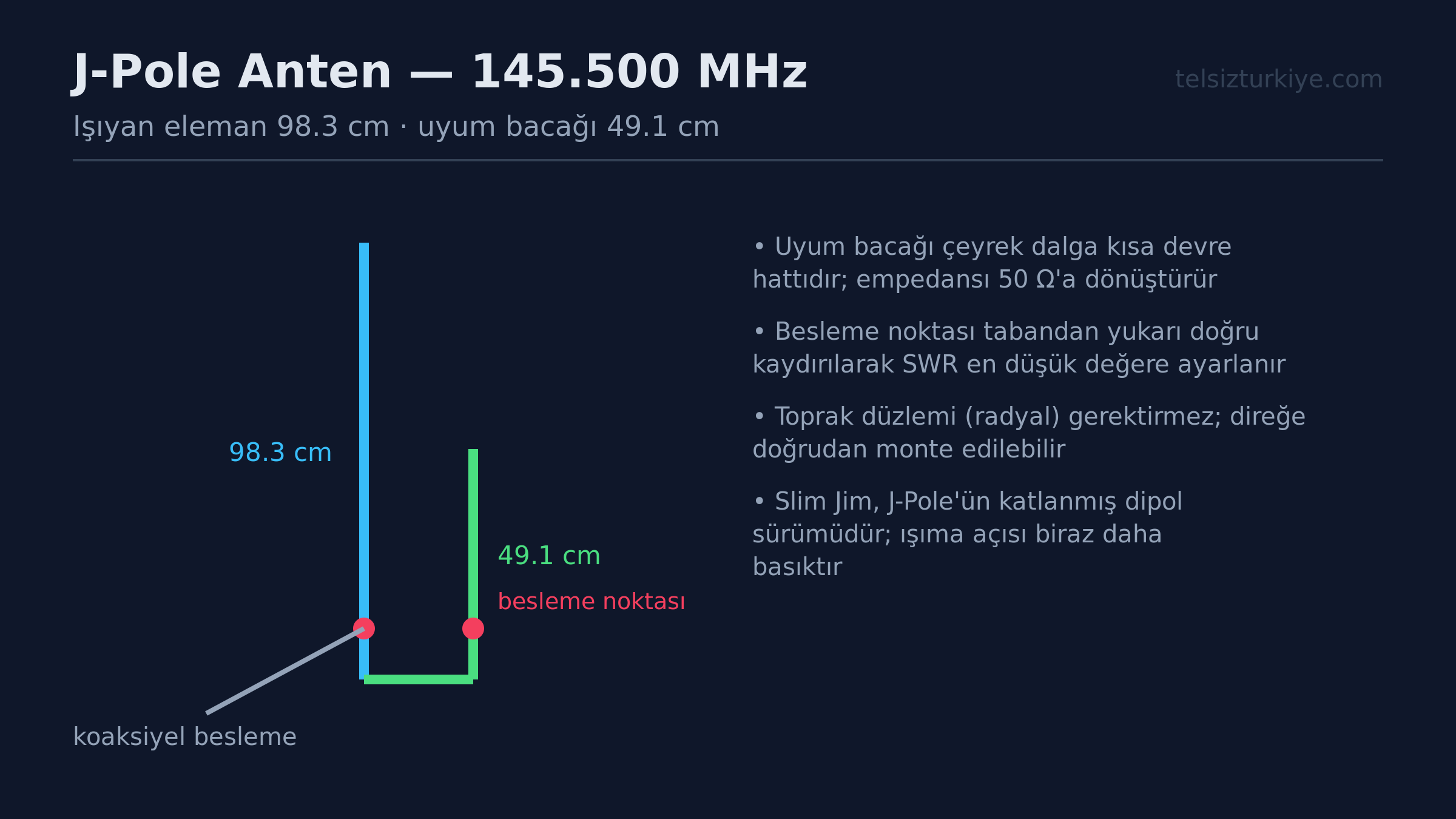

J-Pole, esas itibarıyla yarım dalga boyunda ışıyıcı bir eleman ile bunu 50 ohm koaksiyel kabloya uyduran çeyrek dalga boyunda bir eşleme stub (paralel hat) kısmından oluşur. Antenin toplam elektriksel uzunluğu formül üzerinden hesaplanır; teorik olarak dalga boyu frekansa bağlı olarak λ = 300 / f (MHz) formülüyle bulunur. İki metrelik bandın merkez frekansı olan 145.500 MHz referans alındığında, yarım dalga boyu fiziksel olarak yaklaşık bir metrenin üzerindedir.

Ancak arazide kullanılan alüminyum boru veya tel malzemelerin kalınlık faktörü, iletkenin etrafındaki dielektrik etkiler ve yerden yükseklik empedansı doğrudan etkiler. Bu nedenle teorik hesaplar sahada birebir tutmaz ve ince ayar yapılması şarttır. Eşleme stub kısmının kısa devre köprüsünün konumu ve besleme noktasının yüksekliği, SWR değerini doğrudan etkileyen iki ana mekanik değişkendir.

Antenna Analyzer ile Ölçüm Adımları
Sahada en doğru ve hızlı sonuç, NanoVNA veya MFJ tarzı bir anten analizörü kullanılarak elde edilir. Ölçüm cihazını 144 ile 146 MHz aralığına set edip tarama başlattığınızda, rezonans noktasının yani SWR'nin en düşük olduğu frekansın nerede olduğuna bakmanız gerekir. Eğer minimum SWR noktası 143 MHz gibi bandın altına kaymışsa, anten fiziksel olarak gerekenden uzundur.

Analizör bağlı iken cihazın çıkış gücünü minimumda tutmak ve ölçüm süresini kısa tutmak cihaz güvenliği açısından önemlidir. Anteni sahada ağaç dalına veya fiber olta kamışına astığınızda, dip kısımdaki kablonun yönü bile ölçümü etkileyebilir. Bu yüzden analizör ölçümü yapılırken koaksiyel kablonun dik açıyla ve anten gövdesine paralel olmayacak şekilde uzaklaştırılması, parazitik etkileri minimuma indirecektir.

Boy Kısaltma ve Uzatma Teknikleri
SWR ayarını tutturmak için iki farklı mekanik müdahale yapılır. Birincisi, ana ışıyıcı elemanın boyunu değiştirerek rezonans frekansını 145.500 MHz merkezine kaydırmaktır. Eğer minimum SWR 144 MHz altında çıktıysa, ışıyıcı ucundan milimetrik kesimler yapılarak boy kısaltılır; tersi durumda ise ekleme yapılır.

İkinci ve daha hassas yöntem ise besleme kelepçesinin ve kısa devre köprüsünün konumunu dikey eksende kaydırmaktır. Bu köprü yukarı aşağı hareket ettirildikçe empedans uyumu değişir. Hedefimiz hem rezonans frekansını 145.500 MHz yapmak hem de SWR oranını 1.5:1 seviyesinin altına çekmektir. Sahada bu işlem imbüs anahtarı yardımıyla yapılır.

Portatif Kurulum ve Karşı Ağırlık Detayları
Arazi kullanımında J-Pole antenin rüzgarda sallanması, SWR değerlerinin anlık olarak zıplamasına neden olur. Bunu engellemek için antenin alt kısmına hafif bir gergi ipi ve tepe noktasına taşıyıcı fiber kamış kullanılmalıdır. Anten balun veya akım Choke kullanılmadan doğrudan besleniyorsa, koaksiyel kablonun dış kılıfında RF akımı yürüyebilir.

Bu durumu önlemek için kablo üzerinde birkaç tur atılarak yapılan hava bobini (RF choke) oldukça etkilidir. Ayrıca arazi zemininin nem oranı ve antenin yere yakınlığı empedansı kaydırabilir. Bu gibi durumlarda, antenin alt kısmına bağlanan kısa bir radyal veya karşı ağırlık teli sistemin dengelenmesine yardımcı olur.

• Ölçüme başlamadan önce analizör kalibrasyonunu (SOL cal) mutlaka yapın.
• Referans frekans olarak 145.500 MHz değerini hedefleyin ve bandın uçlarında kontrol sağlayın.
• Kesim işlemlerini asla tek seferde büyük ölçülerde yapmayın, milimetrik ilerleyin.
• Anteni elinizle tutarken ölçüm yapmayın; vücut kapasitesi empedansı bozar.
• Rüzgarlı havalarda fiber kamışın esnemesini engellemek için gergi telleri kullanın.
• Bölgesel VHF röle frekansları ve offset değerleri (-600 kHz) için KEGM yönetmeliklerine uygun çağrı yapın.

Sizin portatif arazi çalışmalarında J-Pole antenler için tercih ettiğiniz en pratik boy ayarlama yöntemi hangisidir?
