Apartman balkonunda VHF ve UHF bandinda calismak, ozellikle sinirli alanlar ve goruntu kistlamalari nedeniyle bircok amator telsizci icin zorlu bir surectir. Bu teknik yazida, 430-440 MHz bandinda yuksek verim saglayan, yapimi kolay ve disaridan bakildiginda dikkat cekmeyen J-Pole antenin detayli olculendirmesini ve montajini ele alacagiz. Referans frekansimiz olan 435.000 MHz uzerinden hesaplanan olculer, dar alanlarda bile dusuk duran wave (dalga) boyu avantajiyla ihtiyacinizi fazlasiyla karsilayacaktir.



Temel Prensip ve Malzeme Secimi

J-Pole anten, aslinda yarim dalga isiyici ve onu besleyen bir ceyrek dalga esleme bobininden (stub) olusur. Bu tasarimin en buyuk avantaji, radyal gerektirmemesi ve dogrudan 50 ohm koaksiyel kabloya eslenebilmesidir. Antenin adini aldigi J harfi seklindeki yapisi, mekanik olarak metal cubuklar veya bakir borularla kolayca insa edilmesini saglar. Malzeme olarak genellikle 10 mm veya 12 mm bakir su borusu ya da pirinc cubuklar tercih edilir; ancak hafiflik ve maliyet acisindan 10 mm aluminyum boru veya lama da is gormektedir.

Balkon kosullarinda calisirken malzemenin ruzgara karsi dayanikli olmasi ve komsu sikayetlerine yol acmayacak kadar minimalist olmasi onemlidir. Bakir boru kullanacaksaniz T-ek parcalari ve dirsekler lehimleme ile saglamlastirilmali, aluminyum secilecekse paslanmaz vidalar ve kelepceler kullanilmalidir. Kablo baglantisi icin RG-58 veya kaybi dusuk olsun istiyorsaniz RG-213 veya LMR-400 tercih edilebilir. Ancak balkon uzunlugu kisa oldugundan RG-58 isinizi gorecektir.

Hesaplama ve Olculendirme

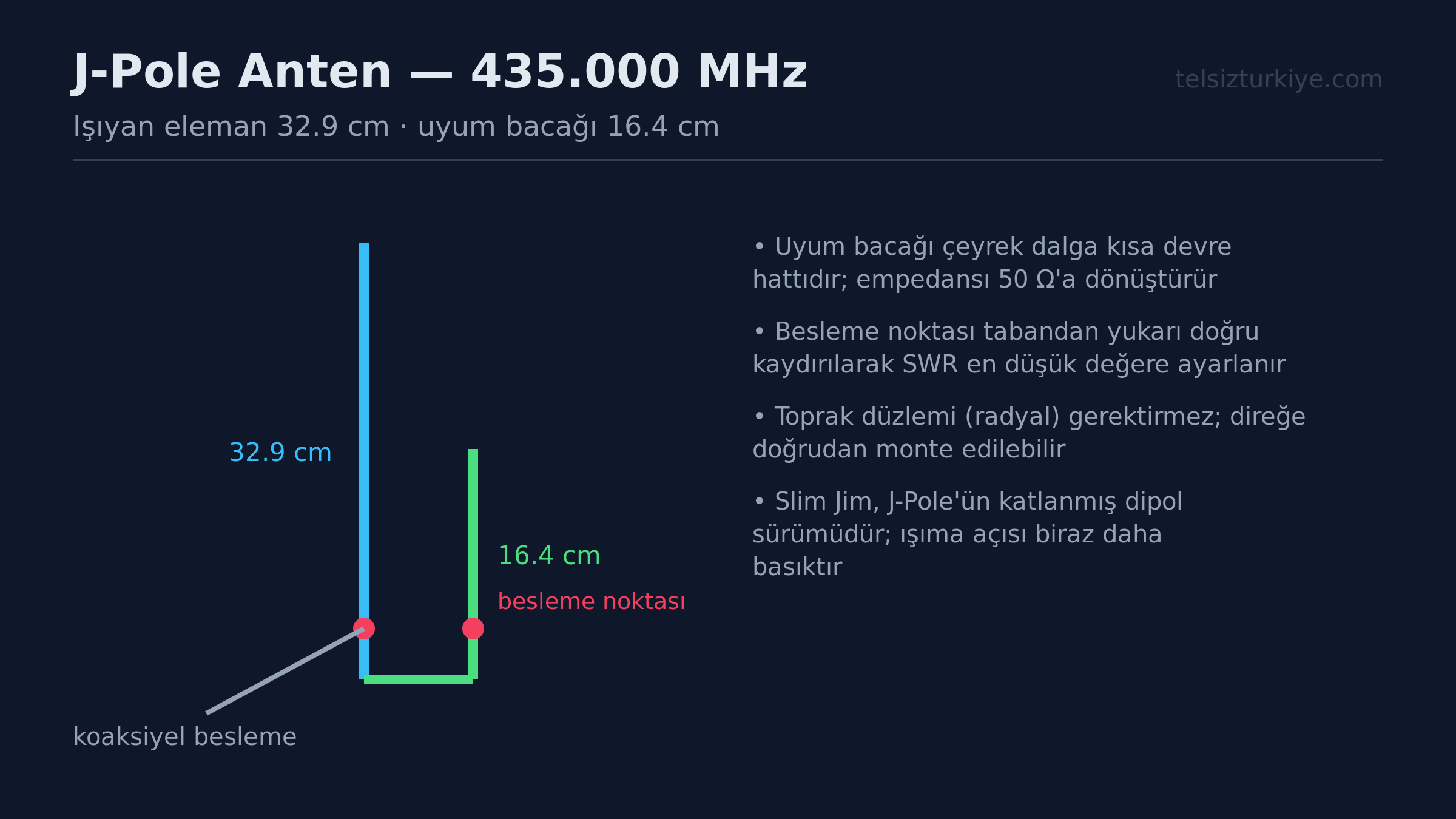

Referans frekansimiz f = 435.000 MHz icin dalga boyu (lambda) formulu uzerinden gidiyoruz. Hiz sabiti c = 300.000 km/s alindiginda, dalga boyu lambda = c / f formuluyle yaklasik 68.96 cm cikar. Yarim dalga isiyici kisim (L1) genel olarak (143 / f_MHz) metre olarak hesaplanir. 435 MHz icin L1 yaklasik 32.8 cm, uzun elemanin toplam boyu ise ceyrek dalga esleme kismiyla birlikte yaklasik 49.2 cm olmalidir.

Ekleme ve bükme paylarini hesaba katarsak, isiyici elemanin boyu yaklasik 34.5 cm, kisa elemanin boyu ise yaklasik 11.5 cm civarinda tutulur ve aralarindaki bosluk yaklasik 2 ila 3 cm arasinda birakilir. Besleme noktasi yani koaksiyel kablonun ortasinin ve ekran kisminin baglanacagi yerler, dip empedansi 50 ohma esitlemek icin kisa bacagin alt ucundan yukari dogru yaklasik 3 ila 5 cm arasinda deneme-yanilma ile belirlenmelidir. Bu olculer tam olarak empedans uyumunu yakalamak icin baslangic referansidir.

Balkon Montaji ve Gizleme Teknikleri

Apartman balkonunda J-Pole anten kurarken en buyuk dezavantaj, binanin betonarme yapisinin ve demir parmakliklarin RF isinmasini olumsuz etkilemesidir. Anteni balkon korkulugunun hemen disina, plastik kelepceler veya ahsap/fiberglas bir cit yardimiyla metal aksamdan en az 30-40 cm uzaaga monte etmek gerekir. Bu mesafe, antenin akordunun (SWR) bozulmasini engeller ve komsu balkondan gelen olasi gorsel tepkileri en aza indirir.

Goruntuyu gizlemek adina anteni balkonun kosesindeki yagmur borusunun yanina konumlandirabilir veya boyasiz gri aluminyum secerek diger metal yapilarin arasinda kamufle edebilirsiniz. Dusuk yukseklikte calistiginiz icin yerel roleye erisimde veya yakin mesafe gorusmelerde (simplex) bina engeline takilmamak adina antenin yonunu acik olan cepheye dogru evirmek onemlidir. Yonlu bir anten olmadigi icin omnidirectional (her yonde esit) calisir ancak balkon demirlerinin golge etkisinden korumak icin dikey polarization optimizasyonu sarttir.

SWR Ayari ve Test Sureci

Montaj tamamlandiktan sonra antenna analyzer veya SWR metre ile 430-440 MHz bandinda olcum yapilmalidir. 435.000 MHz merkez frekansinda SWR degerinin 1.5:1 altinda olmasi hedeflenmelidir. Eger SWR yuksekse, koaksiyel kablonun baglanti noktalarini kisa bacak uzerinde yukari veya asagi kaydirarak en dusuk duragan dalga oranini yakalayana kadar ince ayar yapin.

• Baglantilari lehimlemeden veya sikmadan once gecici kelepceler kullanin.
• Olcum yaparken elinizi antene yaklastirmayin, vucut kapasansi olcumu etkiler.
• Kablo boyunun mumkun oldugunca kisa tutuldugundan emin olun.
• Balkon demirleriyle temasin olmamasi icin izolasyona dikkat edin.
• Test sonrasi KEGM yonetmeliklerine uygun olarak cagri isaretinizi belirtin.

Sizin balkonunuzda bu olculerle elde ettiginiz SWR degeri ve yerel gorusmelerdeki performansiniz nasil oldu?
