Giriş



20 metre bandı, amatör telsizcilikte DX QSO'ların kalbidir ve doğru anten seçimi bu frekanslarda doğrudan başarıyı belirler. Özellikle kısıtlı alanlarda çalışan operatörler için dikey antenler düşük açılı radyasyon sağladığı için en verimli çözümlerden biridir. Bu kılavuzda, 14.0 ile 14.35 MHz arasında çalışan, referans frekansı 14.175 MHz olan çeyrek dalga dikey antenin yapımını tüm detaylarıyla ele alacağız.

Saha testlerinde doğru hesaplanmış radyal sistemine sahip bir dikey anten, düşük gürültü seviyesiyle istasyonunuzun performansını ciddi oranda artırır. Bu projede amacımız, piyasada pahalı fiyatlarla satılan hazır sistemlerin yerine, tamamen yerli imkanlarla ve standart malzemelerle yüksek verimli bir 20 metre dikey anten inşa etmektir.


Malzeme Listesi ve Temel Bileşenler

Antenin mekanik dayanımı ve elektriksel bütünlüğü için kullanılacak malzemelerin kalitesi önemlidir. Alüminyum boru seçimi rüzgar yüküne karşı direnç sağlamalıdır. Ana ışıma elemanı için iç içe geçebilen teleskopik alüminyum borular işimizi kolaylaştıracaktır.

Kullanılacak malzemelerin listesi şu şekildedir:

• Ana ışıma elemanı için toplam 5.2 metre boyunda teleskopik alüminyum boru.
• Radyal sistemi için en az 4 adet 5.1 metre uzunluğunda çok damarlı bakır kablo.
• Boru ek yerleri için paslanmaz çelik hortum kelepçeleri.
• Anten tabanı için UV dayanımlı fiberglas veya kalın pleksiglas levha.
• RF bağlantısı için su yalıtımlı SO-239 şasi dişi konnektör ve RG-213 koaksiyel kablo.

Hesaplama ve Boyutlandırma Adımları

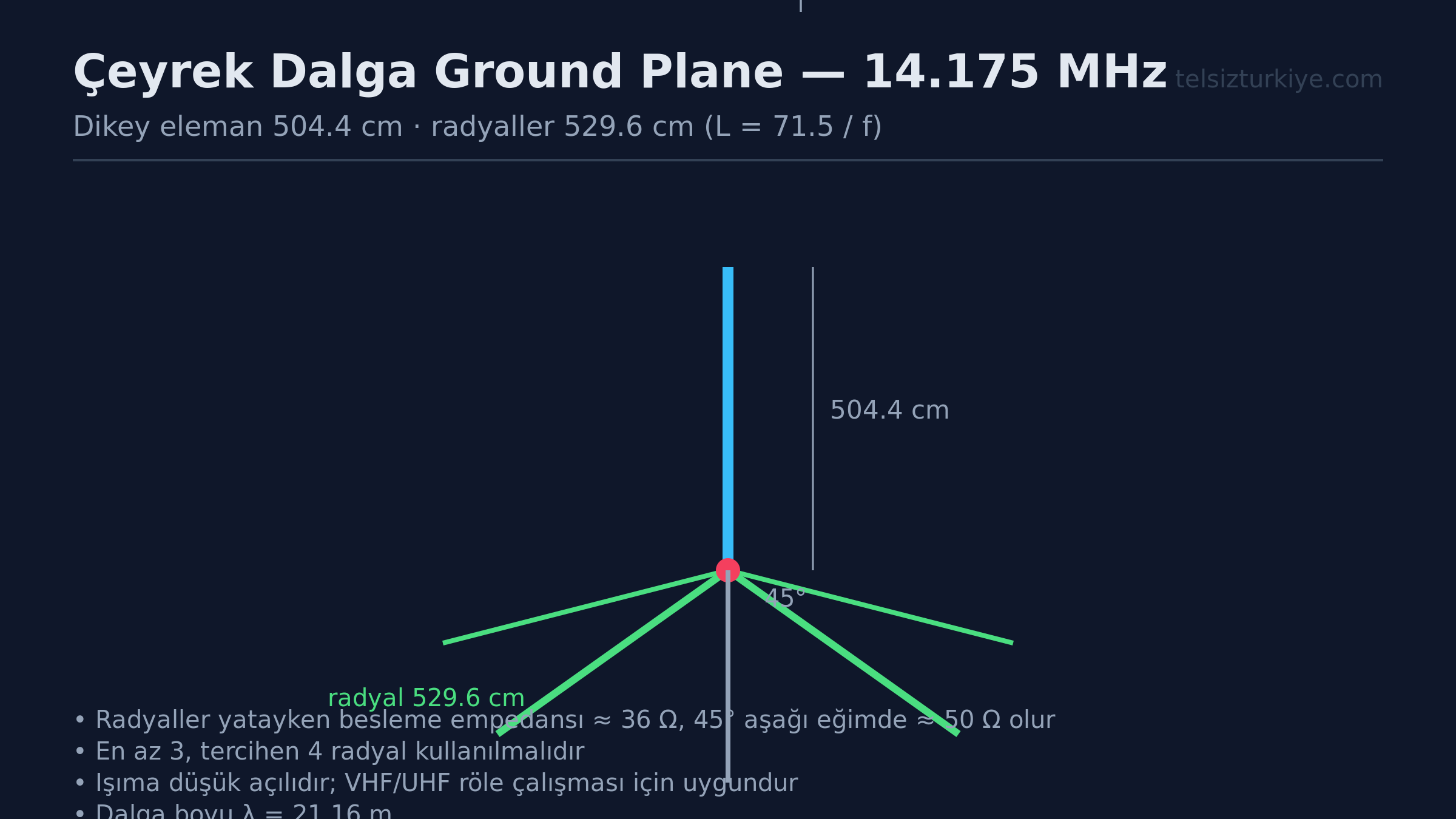

Fiziksel boyutu belirlerken dalga boyu formülünü kullanıyoruz. Çeyrek dalga (1/4 lambda) hesaplaması için standart formül L(metre) = 143 / f(MHz) şeklindedir. Referans frekansımız olan 14.175 MHz için bu hesabı yaptığımızda yaklaşık 5.04 metrelik teorik bir boy elde ederiz. Ancak uç etkileri ve boru çapı faktörleri nedeniyle pratik uygulamada başlangıç boyunu biraz daha uzun tutmakta fayda vardır.

Radyaller ise frekansın tam çeyrek dalga boyunda olmalıdır ve 14.175 MHz için radyal boyu yaklaşık 5.10 metre civarındadır. Radyal sayısının artması antenin verimliliğini yükseltir; sahada en az 4 radyal kullanılmalıdır, ancak imkan varsa radyal sayısı 8 veya 16'ya çıkarılabilir.


Montaj ve SWR Ayarı

Montaj aşamasında dikey eleman yerden yalıtılmalı ve radyal telleri toprak seviyesine veya yerden hemen yukarıya yıldız şeklinde yayılmalıdır. Koaksiyel kablonun merkez damarı ana ışıma elemanına, örgü kısmı ise radyal sistemine bağlanır. Bağlantı noktalarının oksidasyona karşı izole edilmesi uzun ömürlü kullanım için şarttır.

Anten kurulduktan sonra bir Antenna Analyzer veya SWR metre yardımıyla 14.0 - 14.35 MHz aralığında tarama yapılır. Eğer dip nokta 14.175 MHz'in altında kalıyorsa dikey borunun üst ucundan parça parça kesilerek boy kısaltılır, frekans düşükse boru uzatılır. Hedefimiz 14.175 MHz merkez frekansında 1:1.5 altında bir SWR oranı yakalamaktır.


Pratik Kontrol Listesi

• Anten boyunun 14.175 MHz için hesaplanan değere uygunluğu kontrol edildi mi?
• Radyal telleri simetrik ve gergin şekilde yayıldı mı?
• SO-239 konnektör su yalıtımı yapıldı mı?
• SWR ölçümü referans frekansta istikrarlı mı?
• Rüzgar yüküne karşı tel ve boru destekleri sağlama alındı mı?

Siz bu dikey anteni kurarken radyal sisteminde toprak çubuğu kullandınız mı, yoksa yerden yüksek radyal ağı mı tercih ettiniz?
