Müstakil ev çatısında kurulan End-Fed Yarım Dalga (EFHW) antenler, doğru hesaplama ve fiziksel yerleşim yapılmadığında yüksek SWR sorunları ile karşılaşabilir. Özellikle 15 metre bandında (21.0 - 21.45 MHz) yapılacak hassas SWR ayarı, hem çıkış katı transistörlerini korumak hem de ışıma verimini maksimum seviyeye çıkarmak açısından kritik önem taşır. Bu teknik rehber, 21.225 MHz referans frekansı baz alınarak, saha koşullarında radyo amatörlerinin uygulayabileceği adım adım kalibrasyon yöntemlerini ele almaktadır.



Fiziksel Boy Hesaplama ve Teorik Temeller

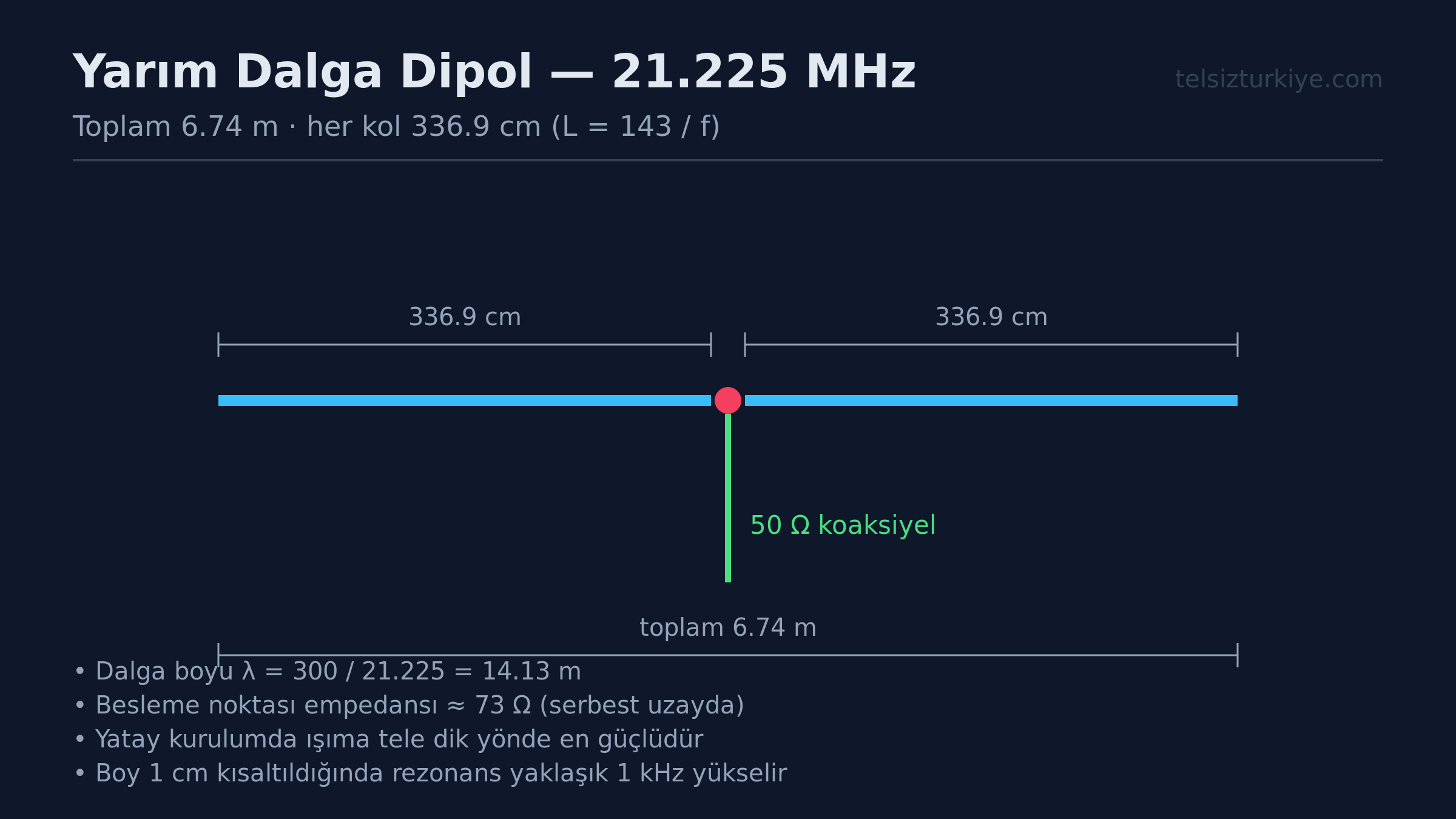

Yarım dalga bir antenin fiziksel uzunluğunu hesaplarken kullanılan temel formül L = 143 / f(MHz) metredir. 21.225 MHz referans frekansı için bu hesaplama yapıldığında, teorik olarak tel boyunun yaklaşık 6.72 metre olması gerekir. Ancak yalıtkanlar, radyo frekansının tel içindeki hız faktörü ve çevredeki iletken yapıların etkisi bu boyu doğrudan değiştirir. Bu nedenle sahaya çıkarken anten telini hesaplanan değerden yaklaşık 15-20 santimetre daha uzun bırakmak en güvenli yöntemdir.

Boy kısaltma işleminde kes-at mantığı yerine katlayarak deneme yapmak her zaman daha avantajlıdır. Anten teli rezonans frekansının altındaysa (örneğin 20.800 MHz'de dip yapıyorsa), tel uzun demektir ve kısaltılması gerekir. Ölçüm yaptıkça tel uçlarından kademeli olarak ikişer santimetre keserek veya geri kıvırarak 21.225 MHz noktasına yaklaşılır. Kesme işlemine başlamadan önce antenin çevresindeki metal bacalardan, çatı izolasyon folyolarından ve elektrik tellerinden yeterli uzaklıkta olduğundan emin olunmalıdır.

Müstakil Ev Çatısı Montajı ve Güvenlik

Müstakil ev çatısına kurulacak anten sistemlerinde mekanik dayanım ve yıldırım koruması hayati unsurlardır. Fiberglas veya galvanizli mast direkler kullanılarak anten yüksekte konumlandırılmalıdır. Anten yerleşimi sırasında 49:1 unun (impedans dönüştürücü) kutusu çatıdaki mastın tabanına sağlam bir şekilde sabitlenmeli ve mekanik gerilmeyi önlemek için gergi ipi olarak UV dayanımlı dacron halatlar kullanılmalıdır.

Yıldırım güvenliği için koaksiyel kablo eve girmeden önce mutlaka kaliteli bir paratoner veya yıldırım deşarj ünitesine bağlanmalı ve bu ünite kalın bir bakır iletken ile topraklama çubuğuna indirilmelidir. Kablo geçişi sırasında pencerelerin ezilmesine izin verilmemeli, buat kutuları üzerinden sızdırmaz rakorlarla bina içine geçiş sağlanmalıdır. KEGM mevzuatına uygun amatör istasyon kurulumlarında RF güvenlik mesafelerine ve insan sağlığı sınır değerlerine dikkat edilmelidir.

Anten Analizörü ile Ölçüm Adımları

SWR ayarı sırasında doğru ölçüm cihazı kullanmak sürecin hatasız ilerlemesini sağlar. Anten analizörü (NanoVNA veya benzeri saha cihazları) doğrudan anten kablosunun ucuna bağlanarak 20 MHz ile 22 MHz aralığında tarama yapılır. Ölçüm yapılırken telsizin mandalına basılmamalı, sadece analizörün düşük güçlü sinyali kullanılmalıdır.

Ölçüm esnasında minimum SWR noktasının hangi frekansa denk geldiği not edilir. Eğer dip noktası 21.225 MHz'in altındaysa tel uzun, üzerindeyse tel kısadır. İdeal olarak 21.0 - 21.45 MHz bandının tam ortasında, yani 21.225 MHz'de SWR oranının 1.5:1 veya daha düşük bir seviyede olması hedeflenir. Ölçüm kablosunun boyu da empedans ölçümlerini etkileyebileceğinden, kalibre edilmiş kablolar kullanılmalıdır.

İnce Ayar ve Son Kontroller

Anten boyu istikrarlı bir şekilde 21.225 MHz'e getirildikten sonra son mekanik kontroller yapılır. Çatı rüzgarlarından etkilenen telin esnemesini önlemek için yaylı gergiler kullanılabilir. Unun kutusunun su almayacak şekilde silikonlandığından ve bağlantı terminallerinin oksitlenmeye karşı korunduğundan emin olunmalıdır.

• Anten analizörünü ölçüm öncesi kesinlikle kalibre edin.
• Ölçüm sırasında çatı üzerinde başka metal cisimlerin olmamasına özen gösterin.
• Boy kısaltma işlemlerini her seferinde küçük adımlarla gerçekleştirin.
• Koaksiyel kablo sonlandırmalarında su sızdırmaz bant kullanın.
• Yıldırım topraklamasının direncini profesyonel ölçü aletleriyle kontrol edin.

Sizin çatınızdaki EFHW kurulumlarında en çok zorlandığınız aşama mekanik montaj mı yoksa SWR'yi istenen banda oturtmak mı oldu?
