10 metre bandı, özellikle güneş lekesi döngüsünün uygun evrelerinde DX çalışmaları için amatör telsizcilere eşsiz fırsatlar sunar. Ancak bu bandın fiziksel dalga boyunun getirdiği boyut dezavantajı, şehir merkezindeki apartman sakinleri için ciddi bir kısıttır. Bu yazıda, 28.500 MHz referans alınarak, kısıtlı alanlarda çeyrek dalga ground plane antenin hangi senaryolarda doğru tercih olduğunu ve pratik uygulamalarını inceleyeceğiz.



Fiziksel Boyutlar ve Hesaplama Yontemi

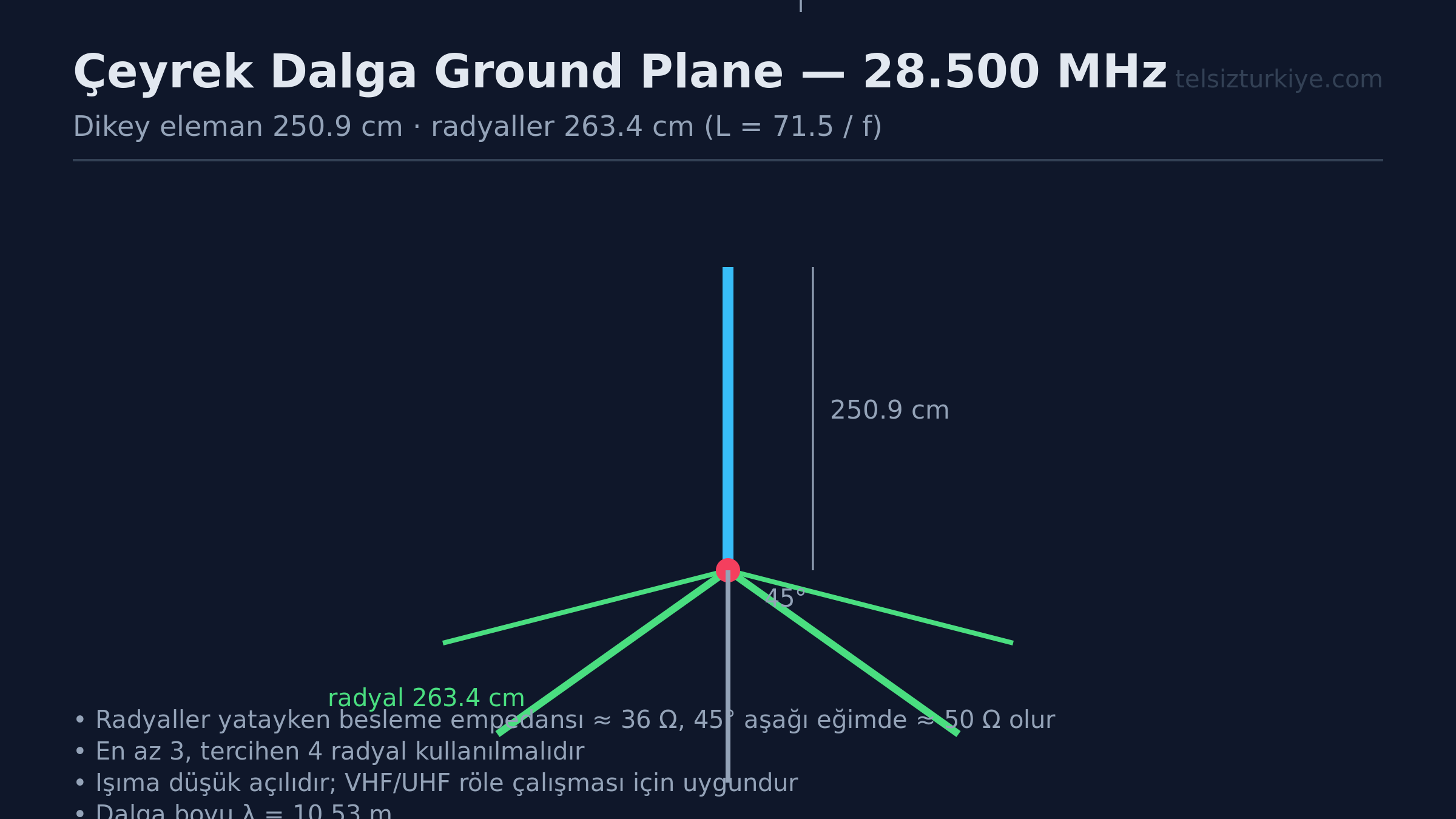

28.500 MHz frekansi icin dalga boyu yaklasik 10.5 metredir. Tam dalga veya yarim dalga sistemler balkon ortami icin cok buyuktur. Yarim dalga dipol icin temel formul L = 143 / f(MHz) seklindedir; bu hesapla 28.500 MHz icin boy yaklasik 5.01 metredir. Ceyrek dalga ground plane antende ise iradi eleman (radiator) boyu yaklasik L = 71 / f(MHz) formuluyle bulunur ve bu frekans icin radyator boyu yaklasik 2.49 metredir.

Bu boyut, balkon parmakligina monte edilen dikey bir sistem icin yonetilebilir bir olcut sunar. Ancak dikkate alinmasi gereken diger unsur radyal elemanlardir. Ceyrek dalga antenin verimli calismasi icin en az uc veya dort adet yatay veya asagi egimli radyal gerekir. Radyal boylari da radyator boyuyla hemen hemen ayni olmalidir. Balkonun sinirli genisligi, bu radyallerin yerlesimini zorlastirabilir.

Avantajlari ve Dezavantajlari

Ceyrek dalga ground plane antenin en buyuk avantaji omnidirectional yani tum yonlere esit isima yapmasidir. 10 metre bandinda DX yaparken rotayi onceden kestiremedigimiz durumlarda her yone acik olmak buyuk kolayliktir. Ayrica maliyeti dusuktur, ev yapimi (homebrew) projeler icin mukemmel bir baslangictir ve mekanik olarak ruzgara karsi direncserdir.

Dezavantajlarina gelince, dikey polarizasyon gurultu seviyesini (QRN) artirabilir. Sehir ici apartmanlarda modemler, anahtarlamali guc kaynaklari ve diger ev aletleri dikey antenler tarafindan siddetli sekilde alinir. Dusuk yukseklikte kuruldugu icin take-off açisi yukselir, bu da yerel baglantilarda iyi sonuc verse de uzak mesafe DX basarisini olumsuz etkiler.

Alternatif Antenlerle Kıyaslama

Apartman balkonunda 10 metre bandi icin kullanilabilecek diger secenek yatay dipol veya enduktif yuklenmis (loaded) kisa dikey antenlerdir. Yatay dipol, yatay polarizasyonu sayesinde insan yapimi gurultuleri bir miktar daha az alir ancak yonluluk gosterir ve balkon kosullarinda uclari bosluga cikarmak tehlikelidir.

Yuklenmis dikey antenler ise bobin kullanildigi icin fiziksel olarak daha kisadir ancak bant genisligi daralir ve verim duser. Ceyrek dalga ground plane, bobinsiz yapisi sayesinde dogal bir 50 ohm empedansa ve genis bir bant genisligine sahiptir. 28.000 ila 29.7 MHz arasindaki tum bandi ek bir anten tunere gerek duymadan dusuk SWR ile kullanmaniza imkan tanir.

Balkon Montaji ve Guvenlik Kriterleri

Balkonda ground plane kurulurken komsu iliskileri ve bina cephesi goruntusu on plandadir. Ince tel radyaller uzaktan gorunmez olabilir ancak guvenlik her seyin ustundedir. Antenin balkondan disari asiri sarkmamasi, ruzgarda kopup dusmeyecek sekilde saglam sabitlenmesi sarttir.

RF guvenligi acisindan, verici calisirken balkon icinde olusabilecek yuksek RF alanlarina dikkat edilmelidir. Kiyi Emniyeti Genel Mudurlugu tarafindan belirlenen sinirlar ve cikis gucu kurallarina uyulmalidir. Yerel sartlara gore degismekle birlikte, mumkunse radyallerin asagi dogru 45 derece egilmesi empedansi 50 ohma yaklastirir.

• Anten boyutunu 28.500 MHz referans alarak hassasiyetle hesaplayin.
• Radyalleri monte ederken balkon sinirlarini ve guvenligi goz onunde bulundurun.
• SWR olcumunu anteni tam yerlestirdikten sonra mutlaka yapin.
• RG-58 veya kaybi dusuk RG-213 tipi koaksiyel kablo kullanin.
• Bina ici QRN seviyesini gozlemleyerek radyal acisini optimize edin.

Sizin apartman balkonunda 10 metre bandi icin denediginiz baska anten modelleri oldu mu, karsilastiginiz en buyuk zorluk nedir?
