Arazi günlerinde ve portatif operasyonlarda düşük gürültü seviyesi ve kazançlı yapısıyla bilinen Quad antenler, 10 metre bandı için ideal bir tercihtir. 28.500 MHz referans frekansı baz alınarak hazırlanan bu tam dalga kare loop tasarımı, hafif malzeme seçimiyle sırt çantasında rahatça taşınabilir ve dakikalar içinde kurulabilir.



Quad antenler standart dipol antenlere kıyasla yaklaşık 2 dB daha fazla kazanç sağlarken, kapalı çevrim yapısı sayesinde çevredeki manmade QRM kaynaklarını da ciddi oranda bastırır. Bu özellik, özellikle gürültülü tepe noktalarındaki VHF ve UHF yarışmalarında veya HF portatif faaliyetlerde istasyonun duyulabilirliğini doğrudan artırır.

Malzeme Listesi ve Temel Hesaplama

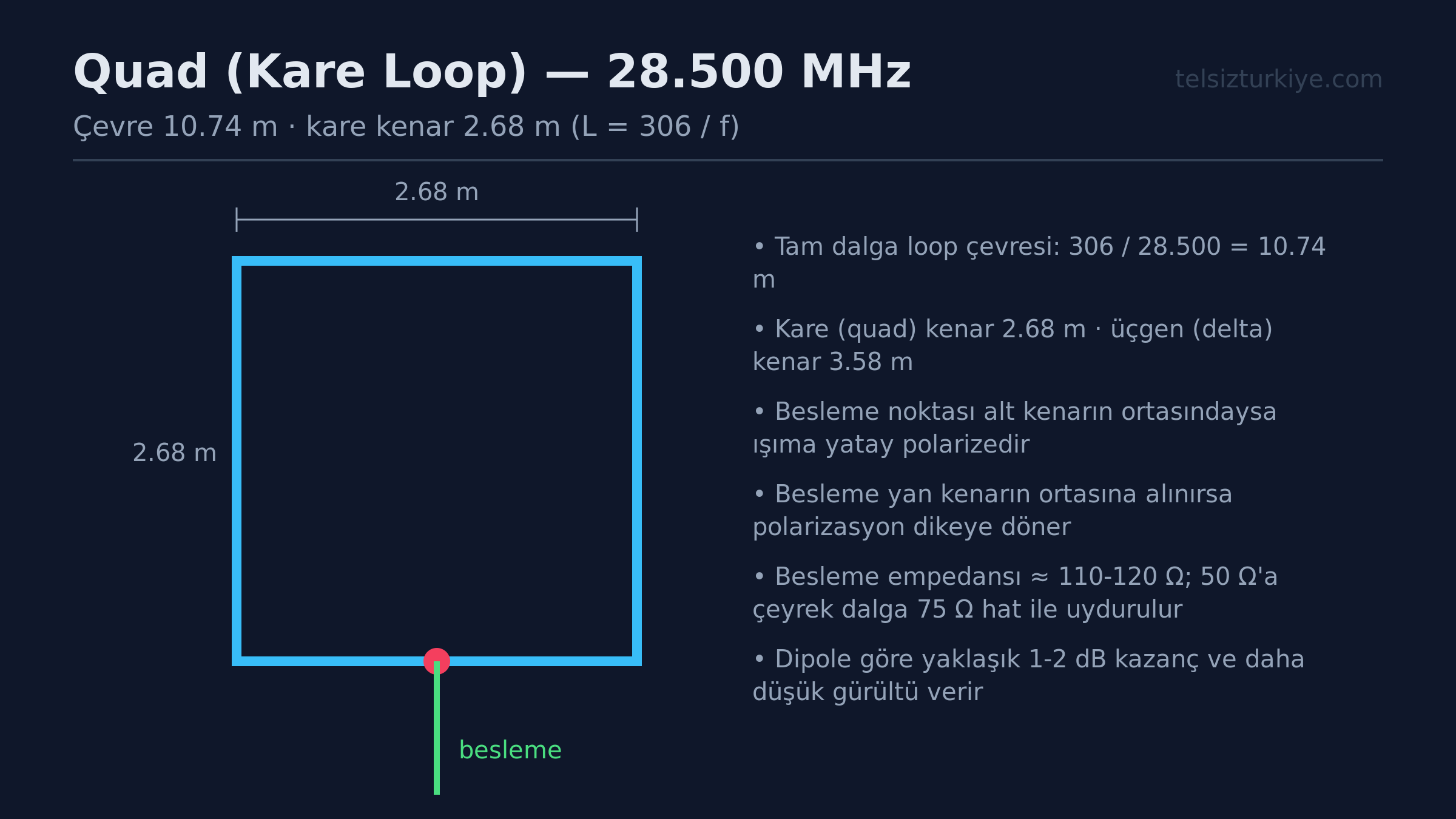

Anten yapımında kullanılacak iletkenin toplam boyu tam dalga hesabı yapılarak bulunur. 28.500 MHz referans frekansı için dalga boyu formülü üzerinden hesaplama yapılırsa, bir tam dalga çevrim boyu L (metre) = 300 / f (MHz) formülüyle bulunur. 28.500 MHz için bu değer yaklaşık 10.52 metreye denk gelir. Her bir kenar uzunluğu ise bu toplam boyun dörde bölünmesiyle elde edilir ve yaklaşık 2.63 metre civarındadır.

Malzeme listesi olarak ana taşıyıcılar için esnek ve kırılmaz fiberglas olta kamışları tercih edilmelidir. İletken kısım için 1.5 mm çok telli esnek bakır kablo kullanılırken, anteni ortada tutacak merkez korsesi için hafif pleksi veya sert PVC levha iş görür. Bağlantı noktalarında paslanmaz kelepçe ve rüzgarda gevşemeyecek misina veya plastik kelepçeler kullanılmalıdır.

Ölçülendirme ve Kesim İşlemleri

Hesaplanan kenar uzunlukları sahada hataya yer bırakmayacak şekilde titizlikle işaretlenmelidir. İletkenin toplam boyu 10.52 metre olarak kesilir ve dört eşit parçaya bölünmek üzere köşe noktalarından işaretlenir. Kablonun lehimleme payları unutulmamalı, 50 ohm koaksiyel kablonun bağlanacağı besleme noktası için alt kenarın tam ortası seçilmelidir.

Kesim sırasında bakır telin bükülme payları ve köşe izolatörlerine yapılacak bağlama payları hesaba katılarak toplam uzunluğa yaklaşık yüzde bir pay eklenebilir. Sahada son akort yapılırken SWRmetre yardımıyla telin boyu milimetrik olarak kısaltılarak 28 ila 29.7 MHz bandının en verimli noktası olan 28.500 MHz frekansına çekilir.

Montaj ve Arazi Kurulumu

Arazi kurulumunda X şeklinde çapraz yerleştirilmiş iki adet fiberglas olta kamışı yere sabitlenen orta göbeğe geçirilir. Kamış uçlarına bağlanan esnek bakır loop, kare formu alacak şekilde gerdirilir. Antenin rüzgarda sallanmaması için köşelerden naylon ip ile yere sabitlenmesi ve sistemin dengelenmesi şarttır.

Telsize giden 50 ohm RG-58 veya benzeri koaksiyel kablo doğrudan alt kenarın ortasındaki besleme noktasına lehimlenir. Dengesiz akımları engellemek için koaksiyel kablonun besleme noktasına yakın kısmına 5-6 turdan oluşan bir choke balun sarılması, RF geri beslemesini önlemek açısından son derece önemlidir.

Pratik Kontrol Listesi

• Anten toplam çevre uzunluğunun 28.500 MHz için doğru hesaplandığından emin olun.
• Fiberglas kamışların uçlarının teli kesmemesi için yalıtkan makaron kullanın.
• Besleme noktasında su sızmasını önlemek için sıcak silikon veya vulkanize bant uygulayın.
• SWR ölçümünü araziye tam kurulmuş ve çevrede metal nesne yokken yapın.
• Rüzgarlı havalar için yere sabitleme kazıklarını ve gergi iplerini unutmayın.

Daha önce 10 metre bandında portatif Quad deneyimi olanlar, bu tasarımda kazandığınız en belirgin DX istasyon başarısı hangisi oldu?
