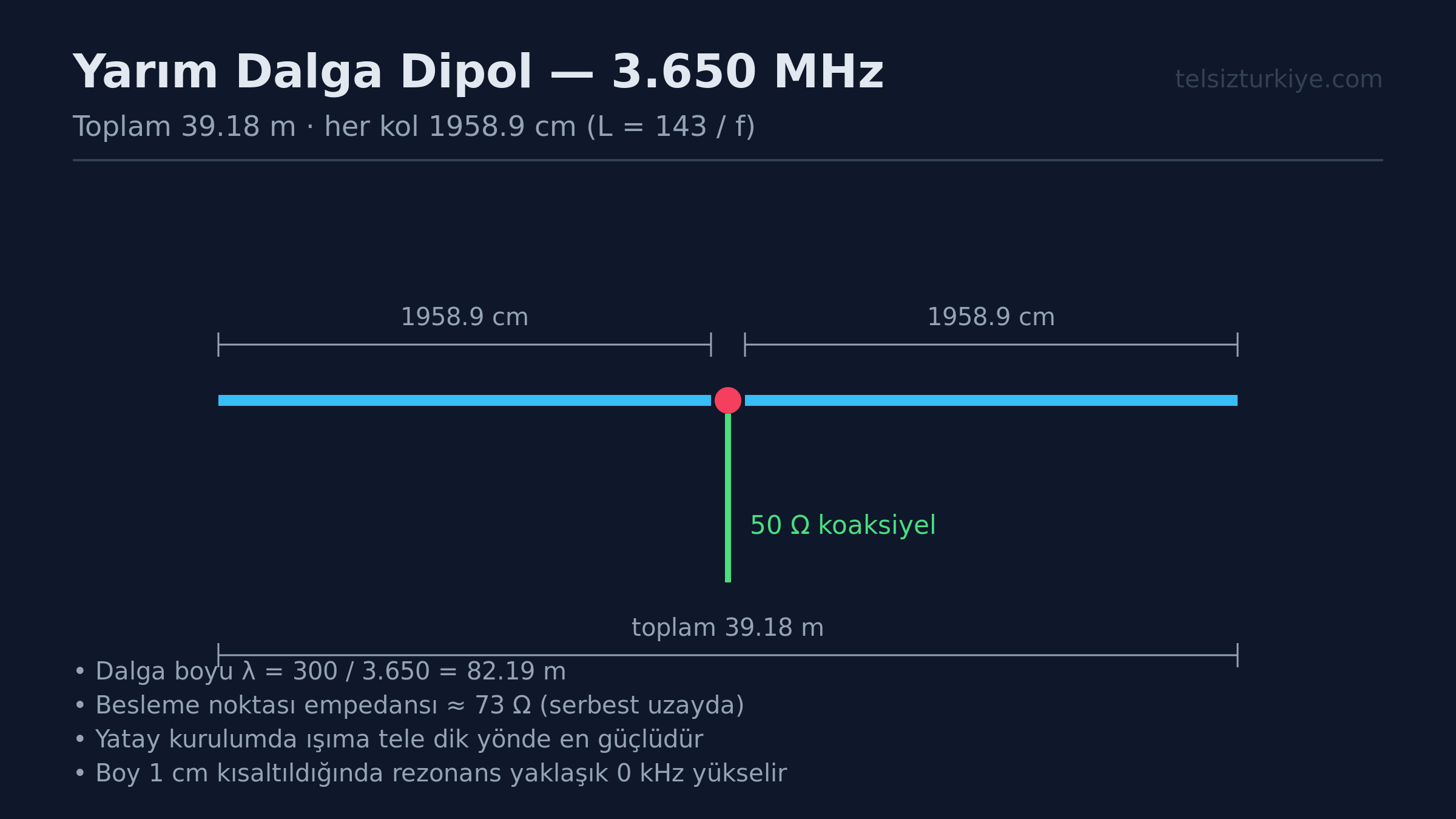

Giris
80 metre bandi, yani 3.5 ile 3.8 MHz araligi, HF haberlesmesinde yerel ve bölgesel ragbet goren en onemli segmentlerden biridir. Bu frekans dusuk oldugu icin dalga boyu buyuktur ve dogru yerlestirilmeyen antenler basari saglayamaz. Ters V dipol, hem maliyetin dusuk olmasi hem de tek noktadan yukari asilabilmesi sebebiyle sahada en cok tercih edilen anten tiplerindendir. Bu rehber, 3.650 MHz referans frekansi baz alinarak dogru bir montajin nasil yapilmasini gerektigini teknik detaylariyla ele almaktadir.



Anten Boyu Hesaplama ve Fiziksel Olculer
80 metre bandi genis oldugu icin rezonans frekansini dogru belirlemek basariyi dogrudan etkiler. Genellikle CW ve SSB segmentlerinin ortasi olan 3.650 MHz referans alinir. Yarim dalga dipol antenin toplam boyunu metre cinsinden bulmak icin kullanilan temel formul L = 143 / f(MHz) seklidir. Bu formulu 3.650 MHz icin uyguladigimizda, toplam tel boyunun yaklasik 39.17 metre cikmasi gerekir. Bu uzunluk, her bir bacak icin yaklasik 19.58 metrelik iki esit parcaya bolunur.

Pratikte telin cevresel etkenlerden ve izolasyon faktorunden etkilenmesi nedeniyle baslangicta hesaplanan boydan yaklasik yuzde bes ila on daha uzun kesilmesi onerilir. Boy ayarlamasi yapilirken uclarin katlanarak akort edilmesi saglanmalidir. Kesilen teller asiri gerginlige maruz kalmamali, bakir bilesenli orgulu veya solid teller mekanik dayanimi artirmak adina tercih edilmelidir.

Direk Secimi ve Yukseklik Kriterleri
Basarili bir Ters V kurulumunun en kritik unsurlarindan biri ortadaki tasiyici direk yuksekligidir. 80 metre gibi dusuk frekanslarda calisirken dalga boyu buyuk oldugu icin antenin yere yakinligi verimi ciddiyette dusurur. Ideal olarak orta noktanin en az 12 ila 15 metre yukseklikte olmasi beklenir. Dusuk yuksekliklerde, gonderilen RF enerjisinin buyuk bir kismi gokyuzune degil dogrudan topraga emilir.

Tasiyici direk olarak galvanizli demir boru veya fiberglas mastlar kullanilabilir. Diregin ruzgar yukune dayanabilmesi icin en az iki seviyeden celik halatlarla ve gergi telleriyle desteklenmesi sarttir. Gergi tellerinin anten bacaklariyla ayni hizada olmamasi ve RF alanini bozmamasi adina uzerlerine izolatörler takilmasi gerekir. Direk tabani ise toprak kaymalarina karsi guvenceye alinmalidir.

Bacak Aci Verilmesi ve Cevre Etkisi
Klasik yatay dipol yerine Ters V yapisinin secilmesinin temel sebebi, antenin yonluluk ozelligini zayiflatarak neredeyse omnidireksiyonel bir yayilim elde etmektir. Bacaklar arasindaki acinin 90 derece ile 120 derece arasinda olmasi empedansi etkiler. Yatay bir dipolun 75 ohm civari olan empedansi, bacaklar asagi dogru buktukce duser ve standart 50 ohm koaksiyel kabloya daha kolay uyum saglar.

Kurulum alaninin cevresindeki yuksek gerilim hatlari, metal catilar ve diger iletken yapilar antenin SWR degerini olumsuz etkiler. Anten bacaklarinin agac dallarina temas etmemesi gerekir, cunku yagisli havalarda yapraklar rezonansi tamamen kaydirir. Koaksiyel kablonun anten besleme noktasina baglandigi kisimda mutlaka bir balun kullanilmali, bu sayede kablo ekranindan RF yayilmasi engellenmelidir.

Pratik Kontrol Listesi

• Anten teli boyunu 3.650 MHz referans alarak formul ile hesaplayin ve baslangicta biraz uzun birakin.
• Orta besleme noktasini hava sartlarina dayanikli bir kutu icine alin ve uygun tipte balun baglayin.
• Tasiyici diregi en az iki seviyeden gergi telleriyle saglamlastirip izole edin.
• Bacak acisinin 90 ila 120 derece arasinda olmasini saglayin.
• SWR olcumunu anteni kaldirarak yapin ve gerekirse uclardan keserek akort edin.

Kapanis ve Soru
Saha calismalarinizda 80 metre bandinda kullandiginiz direk malzeme turu nedir ve ruzgar yukune karsi hangi gergi yontemini tercih ediyorsunuz?

15 Metre Bandı ve Dipol Antenin Önemi



15 metre amatör telsiz bandı, 21.0 ile 21.45 MHz aralığını kapsar ve özellikle güneş lekesi döngülerinin aktif olduğu dönemlerde DX çalışmaları için mükemmel fırsatlar sunar. Bu bantta yüksek verim alabilmenin en temel şartı, anten sisteminin radyo frekansı empedansının kullanılan koaksiyel kabloya ve telsiz çıkışına tam olarak uyarlanmasıdır. Yanlış yapılmış bir SWR ayarı, çıkış gücünün transistörlere geri yansımasına, son aşama katının ısınmasına ve hatta kalıcı arızalara yol açabilir. Bu teknik yazıda, müstakil bir evin çatısında kurulacak yarım dalga dipol antenin 21.225 MHz merkez frekansına göre nasıl hesaplanacağını, kurulacağını ve hassas SWR ayarının anten analizör ile nasıl yapılacağını tüm detaylarıyla ele alacağız.

Çatıda kurulacak bir anten sistemi, sadece RF performansı açısından değil, aynı zamanda mekanik dayanıklılık ve güvenlik açısından da titiz bir mühendislik gerektirir. Şehir içi RF gürültüsünden uzaklaşmak ve take-off açısını optimize etmek için çatı montajı en ideal çözümdür. Ancak bu durum, çevresel etkenlere ve yıldırım riskine karşı ek tedbirler almayı zorunlu kılar. Doğru malzeme seçimi ve adım adım ilerleyen ölçüm prosedürü, uzun yıllar sorunsuz çalışacak bir istasyonun temelini oluşturur.

Fiziksel Hesaplama ve Kesim İşlemleri

Bir yarım dalga dipol antenin fiziksel boyunu hesaplarken standart hız faktörlerini ve tel kalınlığını hesaba katmak gerekir. 15 metre bandı için temel formül L (metre) = 143 / f (MHz) olarak uygulanır. Referans frekansımız olan 21.225 MHz için bu hesaplama yapıldığında, toplam tel boyunun yaklaşık 6.74 metre civarında olması beklenir. Bu uzunluk, her bir bacak için 3.37 metreye denk gelir. Ancak pratik uygulamalarda iletkenin çapı ve çevredeki metal yapıların etkisi rezonans frekansını aşağı çeker. Bu nedenle anten tellerini ilk kesimde hesaplanan değerden yaklaşık yüzde üç ila beş daha uzun kesmek en güvenli yöntemdir.

Kesim işleminde kullanılacak telin cinsi de performans üzerinde doğrudan etkilidir. 2.5 mm çapında çok telli bakır iletkenler hem mekanik esneklik sağlar hem de RF akımının deri etkisine karşı yeterli yüzey alanı sunar. İki bacağı ortada tutacak olan merkezi izolatör ve uçlardaki gergi izolatörleri UV ışınlarına dayanıklı polikarbonat veya seramik malzemeden seçilmelidir. Teli izolatörlere bağlarken yapılan düğümlerin zamanla gevşememesi için uygun klemensler veya paslanmaz çelik pres yüksükleri kullanılmalıdır. Hesaplanan uzunlukta hazırlanan kollar direğe kaldırılmadan önce mezura ile milimetrik olarak tekrar kontrol edilmelidir.

Müstakil Ev Çatısı Montajı ve Güvenlik

Müstakil ev çatısına yapılacak montajda en önemli aşama direk seçimi ve sabitleme teknikleridir. Anteni taşımak için en az iki ila üç metre boyunda galvanizli çelik boru kullanılmalıdır. Çatı kiremitlerine zarar vermemek ve rüzgar yükünü dengelemek için mahya noktası tercih edilmeli, direk en az üç yönünden çelik gergi telleriyle ve turnike yardımıyla sabitlenmelidir. Gergi tellerinin üzerinde RF akımlarının parazit yaratmasını önlemek amacıyla uygun aralıklarla yumurta izolatörler yerleştirilmesi esastır. Antenin bacakları mümkün olduğunca yatay veya ters V konfigürasyonunda gerilmeli, çevredeki TV antenleri veya metal çatı konstrüksiyonlarından en az iki metre uzakta tutulmalıdır.

Güvenlik ve mevzuat açısından yıldırım koruması ve RF toprak hatları ihmal edilmemelidir. Kıyı Emniyeti Genel Müdürlüğü tarafından belirlenen amatör telsizcilik yönetmeliklerine ve teknik standartlara uygun olarak, çatıdaki direk ve koaksiyel kablonun örgü hattı kalın bir bakır iletkenle ana topraklama çubuğuna bağlanmalıdır. Kablo binaya girmeden önce mutlaka bir koaksiyel yıldırım koruyucu (surge protector) kullanılmalı ve bu parotör doğrudan toprağa ilintilenmelidir. RG-213 veya düşük kayıplı Ecoflex 10 gibi kaliteli 50 ohm empedanslı kablolar tercih edilmeli, bina girişindeki radyal bükülmelerde minimum bükülme yarıçapına dikkat edilmelidir.

Anten Analizör ile SWR Ölçüm Prosedürü

Hassas SWR ayarı için klasik transistörlü SWR metreler yerine anten analizör kullanımı süreci büyük ölçüde hızlandırır. Analizör doğrudan anten kablosunun ucuna bağlanır ve frekans bandı 21.0 ile 21.45 MHz arasında taranır. Hedefimiz olan 21.225 MHz frekansında SWR değerinin 1.5:1 veya daha düşük, tercihen 1.2:1 seviyesinde olması beklenir. Eğer minimum SWR noktası hedeflenen frekansın altında çıkarsa, bu durum antenin fiziksel olarak uzun olduğunu gösterir; bu durumda her iki bacaktan eşit miktarda tel kısaltılır. Eğer minimum SWR noktası 21.4 MHz üzerindeyse, anten kısadır ve bacaklara ekleme yapılmalıdır.

Ayar sırasında dikkat edilmesi gereken en önemli kural, boyda yapılacak değişikliklerin her iki bacaktan simetrik olarak gerçekleştirilmesidir. Tek taraflı yapılan kesimler antenin radiation pattern bozulmasına ve dengesiz akımlara yol açar. Ölçüm esnasında çatıdaki metal nesnelerin ve vücudunuzun antene yakın olması kapasitif etki yaratarak ölçüm sonuçlarını yanıltabilir. Bu nedenle analizör ile ölçüm yaparken kablo uzunluğunun doğru seçilmesi veya çatıdan uzaklaşarak okuma yapılması önerilir. Rezonans yakalandıktan sonra uçlardaki teller körlenmeli ve hava şartlarına karşı lehimli veya sıkıştırmalı noktalar izole bant ya da daralan makaron ile yalıtılmalıdır.

Pratik Kontrol Listesi

• Anten bacak boylarının simetrik olarak hazırlandığını kontrol edin.
• Çatı direğinin gergi telleriyle sağlam şekilde sabitlendiğinden emin olun.
• Koaksiyel kablo bağlantılarında kısa devre veya kopukluk olmadığını analizör ile doğrulayın.
• 21.225 MHz referans frekansında SWR değerinin 1.5 altında olduğunu gözlemleyin.
• Yıldırım koruyucu ve topraklama hattının sağlamlığını gözle ve avometre ile test edin.

Sizin 15 metre bandında kullandığınız dipol anten varyasyonları (ters V veya yatay) yerel istasyonunuzda DX performansını nasıl etkiliyor, tecrübeleriniz nelerdir?

Yarım dalga dipol anten, amatör telsizcilikte sıfırdan imal edilen ilk ve en verimli projelerden biridir. Doğru hesaplanmış ve sahada hassas şekilde akort edilmiş bir dipol, pahalı ticari antenlerden bile daha iyi sonuçlar verebilir. Özellikle 144 ile 146 MHz VHF bandında çalışan bu antenlerin SWR değerini düşürmek, hem çıkış katı transistörlerini korur hem de ışıma verimliliğini en üst düzeye çıkarır.



Anten yapımında temel fizik kuralları geçerlidir ve kullanılacak formül oldukça sadedir. Yarım dalga dipol için toplam fiziksel uzunluk metre cinsinden L = 143 / f(MHz) formülüyle bulunur. Referans frekansımız olan 145.500 MHz için bu hesaplama yapıldığında, toplam tel boyunun yaklaşık 98 santimetre olması gerekir. Her bir bacak için bu değer ikiye bölünerek 49 santimetre olarak kesilir. Ancak pratik uygulamada konektör kayıpları ve radyal etkiler nedeniyle biraz daha uzun kesim yapmak her zaman avantaj sağlar.

Teorik Hesaplama ve Fiziksel Boy Kesimi
Anten yapımına başlarken kullanılacak iletkenin cinsi doğrudan SWR başarısını etkiler. 2 metre bandında genellikle 2.5 mm bakır elektrik teli veya alüminyum boru tercih edilir. Kesim işlemine başlarken hesaplanan teorik boya ikişer santimetre pay eklenerek tel kesilir. Bu pay, rezonans frekansını aşağı çekmek ve gerekirse kısaltarak tam noktayı yakalamak için bırakılır.

Merkezde kullanılacak koaksiyel kablo bağlantı noktası veya balun, mekanik olarak sağlam olmalıdır. RG-58 veya daha düşük kayıplı RG-213 kablo kullanılarak dipolün ortasına simetrik bir besleme yapılır. Bacakların arasına konan izolatörün hava şartlarına dayanıklı Pleksiglas veya teflon malzemeden seçilmesi, dış ortamda empedans kaymalarını engeller.

Anten Analizörü ile Süpürme İşlemi
SWR ayarını yaparken en güvenilir cihaz anten analizörüdür. Cihazın 144 ile 146 MHz aralığına ayarlanarak bant taraması yapılması gerekir. Bu tarama sonucunda SWR eğrisinin dip yaptığı, yani en düşük olduğu frekans tespit edilir. Eğer bu dip nokta 144 MHz gibi bandın alt sınırındaysa, anten fiziksel olarak uzundur ve kısaltılması gerekir.

Ölçüm sırasında antenin yerden yüksekliği ve çevredeki metal cisimler sonuçları doğrudan etkiler. Bu yüzden ölçüm, nihai olarak kurulacağı yükseklikte veya ona yakın bir açık alanda yapılmalıdır. Balkon veya bina içi ölçümlerinde betonarme donatı demirleri empedansı bozacağı için sahte düşük SWR değerleri okunabilir, bu da sahaya çıkıldığında hayal kırıklığı yaratır.

Boy Kısaltma ve Uzatma Mantığı
SWR düşürme mantığı tamamen rezonans frekansını hedefe kaydırmak üzerine kuruludur. Hedef frekansımız olan 145.500 MHz değerinde SWR oranını 1.2:1 altına indirmek için adım adım ilerlenmelidir. Eğer dip nokta 144.5 MHz çıkarsa, her iki bacaktan da eşit miktarda, örneğin beşer milimetre kesilir ve tekrar ölçüm yapılır.

Kısaltma işlemi bittikten sonra telin ucu lehimlenmeli veya kıvrılarak emniyete alınmalıdır. Eğer yanlışlıkla fazla kesilip dip nokta 146 MHz üzerine çıkarsa, yeni bir tel kesmek veya uç eklemek gerekebilir. Bu yüzden her kesim işleminden sonra analizör ile kontrol yapmak, amatörün en büyük dostudur.

Saha Koşullarında Son Kontroller
Anten sabit bir direğe monte edildikten sonra son SWR testi gerçekleştirilir. RG-58 kablo boyunun SWR üzerindeki yalancı etkilerini elimine etmek için kablo uzunluğunun yarım dalganın katları olmamasına dikkat edilir. KEGM tarafından belirlenen amatör telsizcilik band sınırları içinde çalışırken, harmoniklerin bastırıldığından emin olunur.

Sahada uzun süreli kullanım için bağlantı noktaları suya karşı izole edilmelidir. Vulkanize bant ve daralan makaron kullanımı, oksitlenmeyi önleyerek SWR değerinin yıllarca sabit kalmasını sağlar. Röle erişimlerinde sorun yaşamamak için bu mekanik kararlılık şarttır.

• Anten kesiminde her zaman teorik boya 2-3 cm pay ekleyin.
• Ölçüm sırasında vücudunuzu antenden en az 1.5 metre uzakta tutun.
• Analizör kalibrasyonunu ölçüm yapacağınız frekans aralığında tazeleyin.
• Bacakların yere paralel ve gergin durmasını sağlayın.
• Konektörlerin merkez iğnesinin lehimini mutlaka kontrol edin.

Sizin 2 metre bandında en iyi SWR oranını yakalamak için kullandığınız favori anten montaj yöntemi ve püf noktanız nedir?

10 metre bandı, özellikle güneş lekesi döngüsünün uygun evrelerinde DX çalışmaları için amatör telsizcilere eşsiz fırsatlar sunar. Ancak bu bandın fiziksel dalga boyunun getirdiği boyut dezavantajı, şehir merkezindeki apartman sakinleri için ciddi bir kısıttır. Bu yazıda, 28.500 MHz referans alınarak, kısıtlı alanlarda çeyrek dalga ground plane antenin hangi senaryolarda doğru tercih olduğunu ve pratik uygulamalarını inceleyeceğiz.



Fiziksel Boyutlar ve Hesaplama Yontemi

28.500 MHz frekansi icin dalga boyu yaklasik 10.5 metredir. Tam dalga veya yarim dalga sistemler balkon ortami icin cok buyuktur. Yarim dalga dipol icin temel formul L = 143 / f(MHz) seklindedir; bu hesapla 28.500 MHz icin boy yaklasik 5.01 metredir. Ceyrek dalga ground plane antende ise iradi eleman (radiator) boyu yaklasik L = 71 / f(MHz) formuluyle bulunur ve bu frekans icin radyator boyu yaklasik 2.49 metredir.

Bu boyut, balkon parmakligina monte edilen dikey bir sistem icin yonetilebilir bir olcut sunar. Ancak dikkate alinmasi gereken diger unsur radyal elemanlardir. Ceyrek dalga antenin verimli calismasi icin en az uc veya dort adet yatay veya asagi egimli radyal gerekir. Radyal boylari da radyator boyuyla hemen hemen ayni olmalidir. Balkonun sinirli genisligi, bu radyallerin yerlesimini zorlastirabilir.

Avantajlari ve Dezavantajlari

Ceyrek dalga ground plane antenin en buyuk avantaji omnidirectional yani tum yonlere esit isima yapmasidir. 10 metre bandinda DX yaparken rotayi onceden kestiremedigimiz durumlarda her yone acik olmak buyuk kolayliktir. Ayrica maliyeti dusuktur, ev yapimi (homebrew) projeler icin mukemmel bir baslangictir ve mekanik olarak ruzgara karsi direncserdir.

Dezavantajlarina gelince, dikey polarizasyon gurultu seviyesini (QRN) artirabilir. Sehir ici apartmanlarda modemler, anahtarlamali guc kaynaklari ve diger ev aletleri dikey antenler tarafindan siddetli sekilde alinir. Dusuk yukseklikte kuruldugu icin take-off açisi yukselir, bu da yerel baglantilarda iyi sonuc verse de uzak mesafe DX basarisini olumsuz etkiler.

Alternatif Antenlerle Kıyaslama

Apartman balkonunda 10 metre bandi icin kullanilabilecek diger secenek yatay dipol veya enduktif yuklenmis (loaded) kisa dikey antenlerdir. Yatay dipol, yatay polarizasyonu sayesinde insan yapimi gurultuleri bir miktar daha az alir ancak yonluluk gosterir ve balkon kosullarinda uclari bosluga cikarmak tehlikelidir.

Yuklenmis dikey antenler ise bobin kullanildigi icin fiziksel olarak daha kisadir ancak bant genisligi daralir ve verim duser. Ceyrek dalga ground plane, bobinsiz yapisi sayesinde dogal bir 50 ohm empedansa ve genis bir bant genisligine sahiptir. 28.000 ila 29.7 MHz arasindaki tum bandi ek bir anten tunere gerek duymadan dusuk SWR ile kullanmaniza imkan tanir.

Balkon Montaji ve Guvenlik Kriterleri

Balkonda ground plane kurulurken komsu iliskileri ve bina cephesi goruntusu on plandadir. Ince tel radyaller uzaktan gorunmez olabilir ancak guvenlik her seyin ustundedir. Antenin balkondan disari asiri sarkmamasi, ruzgarda kopup dusmeyecek sekilde saglam sabitlenmesi sarttir.

RF guvenligi acisindan, verici calisirken balkon icinde olusabilecek yuksek RF alanlarina dikkat edilmelidir. Kiyi Emniyeti Genel Mudurlugu tarafindan belirlenen sinirlar ve cikis gucu kurallarina uyulmalidir. Yerel sartlara gore degismekle birlikte, mumkunse radyallerin asagi dogru 45 derece egilmesi empedansi 50 ohma yaklastirir.

• Anten boyutunu 28.500 MHz referans alarak hassasiyetle hesaplayin.
• Radyalleri monte ederken balkon sinirlarini ve guvenligi goz onunde bulundurun.
• SWR olcumunu anteni tam yerlestirdikten sonra mutlaka yapin.
• RG-58 veya kaybi dusuk RG-213 tipi koaksiyel kablo kullanin.
• Bina ici QRN seviyesini gozlemleyerek radyal acisini optimize edin.

Sizin apartman balkonunda 10 metre bandi icin denediginiz baska anten modelleri oldu mu, karsilastiginiz en buyuk zorluk nedir?

Balkonda Mag Mount Anten Kullanımında Sık Yapılan Hatalar ve Teknik Çözümler




Apartman hayatında amatör telsizcilik yapan pek çok operatör, dış cephe veya çatı anteni kısıtlamaları nedeniyle pratik çözümlere yönelmektedir. Özellikle 2 metre bandında kullanılan mıknatıs tabanlı, yani mag mount antenler, hızlı kurulum avantajı sunsa da balkon ortamında ciddi performans sorunlarına yol açabilir. Bu teknik incelemede, 145.500 MHz çağrı frekansı referans alınarak yapılan yaygın hataları ve bunların sahada pratik çözümlerini ele alıyoruz.

Yetersiz Toprak Düzlemi (Ground Plane) ve Zemin Problemleri

Mag mount antenler, fiziksel tasarımları gereği altlarında metal bir zemin (ground plane) olmasına ihtiyaç duyarlar. Araç üstünde bu görevini aracın metal tavanı görürken, apartman balkonunda bu durum büyük bir çelişki yaratır. Balkon korkulukları genellikle alüminyum veya PVC'dir; mermer veya beton zeminler ise radyo frekans enerjisini yansıtmaz. Operatörler bu eksikliği fark etmeden anteni doğrudan plastik bir masaya veya balkondaki beton tabana koyduklarında, antenin gereken radyal akışını tamamlayamazlar.

Bu hatanın doğrudan sonucu, yüksek SWR ve çıkış katının ısınmasıdır. Çözüm olarak, antenin altına en azından 1 metreye 1 metre ölçülerinde galvanizli sac, metal tepsi veya metalik bir levha yerleştirilmelidir. Eğer metal levha kullanılmıyorsa, ¼ dalga boyu hesaplanarak (L = 71,5 / f(MHz)) radyal telleri tabana lehimlemek ve bunları RF toprak noktasına bağlamak şarttır. Bu sayede 50 ohm empedans hedefine yaklaşılır ve cihazın SWR koruması devreye girmez.

Kablo Yerleşimi ve Ortak Mod Akımları

Bir diğer kritik hata, RG-58 veya daha ince koaksiyel kabloların gelişi güzel sarılması veya bina içinden geçerken demirarme beton kirişlere temas ettirilmesidir. Balkon kapısının altından ezilerek geçen koaksiyel kabloların empedansı bozulur. Ayrıca kablonun fazla kısmının bobin şeklinde sıkıca sarılması, istenmeyen choke (boğucu) etkisi yaratarak RF enerjisinin kablo kılıfı üzerinden cihaza geri dönmesine sebep olur.

Bu durum, el cihazı veya masaüstü telsizde RF dönüşü (RF feedback) yaşanmasına, mandallama yapıldığında sesin bozulmasına ya da evdeki diğer elektronik cihazlarda parazite yol açar. Kabloyu mümkün olduğunca düzgün sermek, keskin bükümlerden kaçınmak gerekir. Sinyalin koaksiyel kablonun dış yüzeyinde akmasını engellemek için, antenin besleme noktasına yakın bir yere ferrite ring (ferrit boncuk) kullanarak ortak mod akımlarını bastırmak en doğru mühendislik yaklaşımıdır.

Düşük Yükseklik ve Bina Yapısının Yarattığı Gölgeleme

Balkonda kurulan mag mount antenler, bina içi konumları nedeniyle çevre binalar ve demirarme donatı tarafından ciddi şekilde bloke edilir. Özellikle 144-146 MHz bandında dalga boyu yaklaşık 2 metredir ve bu frekanslar quasi-optical (ışık benzeri) yayılım gösterir. Balkonun çıkıntılı tavanı, üst kattaki metal korkuluklar veya yan cephe duvarları antenin ışıma kalıbını (radiation pattern) tamamen bozar.

Bu engelleri aşmak için anteni balkonun dışına doğru uzatacak metal dirsekler kullanılabilir, ancak bu durumda da antenin altındaki metal zemin alanından ödün verilmemelidir. Eğer röle görüşmelerinde düşük raporlar alınıyorsanız, amatör telsizcilik yönetmeliği ve KEGM kurallarına uygun şekilde, balkonunuzun konumuna göre yönlü anten alternatiflerini değerlendirmek gerekebilir. Yerel röle denemeleri yaparken sabit bir SWR metre ile dönüş kaybını mutlaka kontrol edin.

Mekanik Sabitleme ve Çevresel Etkenler

Son olarak, rüzgarlı havalarda balkon korkuluğuna tutturulan mag mount antenlerin devrilmesi veya yerinden oynaması sık görülür. Mıknatısın tutuş gücü rüzgar yüküne karşı yetersiz kalabilir. Antenin düşmesi, radyotornun bükülmesine veya konnektörlerin kopmasına neden olur.

• Anteni yerleştirirken metal yüzeyin toz ve rutubetten arındırılmış olmasına dikkat edin.
• 145.500 MHz çağrı frekansında mandallama yapmadan önce mutlaka SWR değerini ölçün.
• Koaksiyel kabloyu kapı veya pencerelerden ezilmeden geçirecek yassı kablo adaptörleri kullanın.
• RF geri beslemesini önlemek için uygun yerlerde ferrit filtreler tercih edin.
• Rüzgar yüküne karşı manyetik tabanı ek mekanik kelepçelerle emniyete alın.

Sizin apartman balkonunda mag mount veya benzeri geçici antenlerle yaşadığınız SWR ve performans sorunları nelerdir, hangi pratik çözümlerle bu engelleri astınız?

Müstakil ev çatısına kurulan End-Fed Yarım Dalga (EFHW) antenler, 20 metre bandında pratik ve verimli çözümler sunar. Ancak 14.0 ila 14.35 MHz aralığında çalışan bu sistemlerde mekanik ve RF kaynaklı hatalar sıklıkla SWR yükselmesine neden olur. Sahada karşılaşılan sorunları çözmek ve 14.175 MHz referans frekansında minimum yansıma elde etmek için bazı kritik teknik detaylara dikkat edilmelidir.



1. UnUn Trafo ve Dönüşüm Oranları
EFHW antenlerin en kritik bileşeni, yüksek empedansı 50 ohm koaksiyel kabloya uyarlayan 49:1 veya 64:1 oranındaki UnUn trafolardır. Sık yapılan hataların başında, bu trafoların kullanılan güç seviyesine uygun olmayan ferrit çekirdeklerle sarılması gelir. Özellikle 100 watt ve üzeri çalışmalarda yetersiz ferritler doyuma ulaşarak ısı üretir ve SWR değerinin bandın ortasında ani olarak yükselmesine sebep olur.

Bunun çözümü için tipik olarak bin bir çeşit çekirdek yerine, yüksek geçirgenliğe sahip malzemeler kullanılmalıdır. Trafo kutusunun su almayacak şekilde yalıtılması ve kutu içinde ani gerilmeleri önlemek için radyal kablo çıkışlarında gerilim giderici (strain relief) kullanılması şarttır. Topraklama vidasının doğrudan çatıdaki topraklama barasına bağlanması, ortak mod akımlarını büyük ölçüde engeller.

2. Boy Hesaplama ve Fiziksel Kesim Hataları
20 metre bandı için yarım dalga boyu hesaplanırken temel formül olan L (metre) = 143 / f (MHz) denklemi kullanılır. Referans frekansımız olan 14.175 MHz için teorik uzunluk yaklaşık 10.05 metredir. Ancak amatörlerin yaptığı en yaygın hata, teli bu boyda kesip doğrudan asmak ve çevredeki metal çatı unsurlarının etkisini hesaba katmamaktır.

Çatıdaki metal kiremitler, çatı pencereleri ve metal bacalar antenin akım dağılımını bozarak rezonans frekansını aşağı çeker. Teli ilk kesimde 20-30 cm daha uzun bırakarak, SWR analizörü yardımıyla 14.175 MHz'de dip noktayı bulana kadar uç kısımdan kademeli olarak kısaltmak en doğru yöntemdir. Telin cinsi olarak bakır kaplı çelik tel kullanılması mekanik gerilmelere karşı ömrü uzatır.

3. Çatı Montajı ve Radyal Eksikliği
End-Fed antenlerin radyal gerektirmediği yaygın bir yanılgıdır. Her ne kadar geleneksel dipoller gibi simetrik radyal sistemine ihtiyaç duymasa da, RF enerjinin dönüşü için UnUn trafonun toprak terminalinden uygun bir karşı ağırlık veya RF topraklaması şarttır. Çatıda radyal eksikliği durumunda, koaksiyel kablonun dış kılıfı bir radyal gibi davranmaya başlar ve shaktan RF yayılımı gözlenir.

Çözüm olarak trafo kutusundan çatıdaki metal aksama kısa bir örgü bakır ile bağlantı yapılması veya en azından çatı zeminine serilecek çeyrek dalga boyunda tek bir radyal teli kullanılması sistemin kararlılığını artırır. Kablonun bina içine girerken mutlaka bir akım balunu veya ferrit choke ile sarılması, şakktaki cihazların parazit almasını önler.

4. Yıldırım Koruması ve Kablo Geçiş Detayları
Müstakil ev çatısına kurulan antenlerde güvenlik en üst düzeyde tutulmalıdır. KEGM ve BTK düzenlemelerine ve ulusal elektrik tesisat yönetmeliklerine uygun olarak, koaksiyel kablo bina içine girmeden önce mutlaka yüksek kaliteli bir yıldırım deşarj ünitesine (lightning surge protector) bağlanmalıdır. Bu ünitenin topraklama pensesi, binanın ana topraklama çubuğuna kalın kesitli sarı-yeşil kablo ile indirilmelidir.

Kablo geçişlerinde yapılan izinsiz delmeler ve yalıtımsız pencereler hem su sızıntısına hem de RF kayıplarına yol açar. Dış ortam koşullarına dayanıklı UV katkılı RG-213 veya Ecoflex 10 gibi düşük kayıplı koaksiyel kablolar kullanılmalı, ek yerleri vulkanize bant ve daralan makaron ile suya karşı tamamen kapatılmalıdır.


Pratik Kontrol Listesi

• UnUn trafo bağlantı terminallerinin sıkılığını ve oksitlenme durumunu kontrol edin.
• 14.175 MHz merkezli SWR taramasını NanoVNA veya anten analizörü ile yapın.
• Trafo toprak ucunun çatı topraklama barasına sağlamca bağlı olduğundan emin olun.
• Koaksiyel kablo üzerinde RF sızıntısını önlemek için ferrit halka (choke) kullanın.
• Yıldırım deşarj ünitesinin dış ortamda korunaklı ve topraklı olduğunu doğrulayın.

Sizin 20 metre bandındaki EFHW kurulumunuzda SWR'yi 1:1.5 altına düşürürken karşılaştığınız en zorlu engel ne oldu ve bu sorunu hangi yöntemle aştınız?

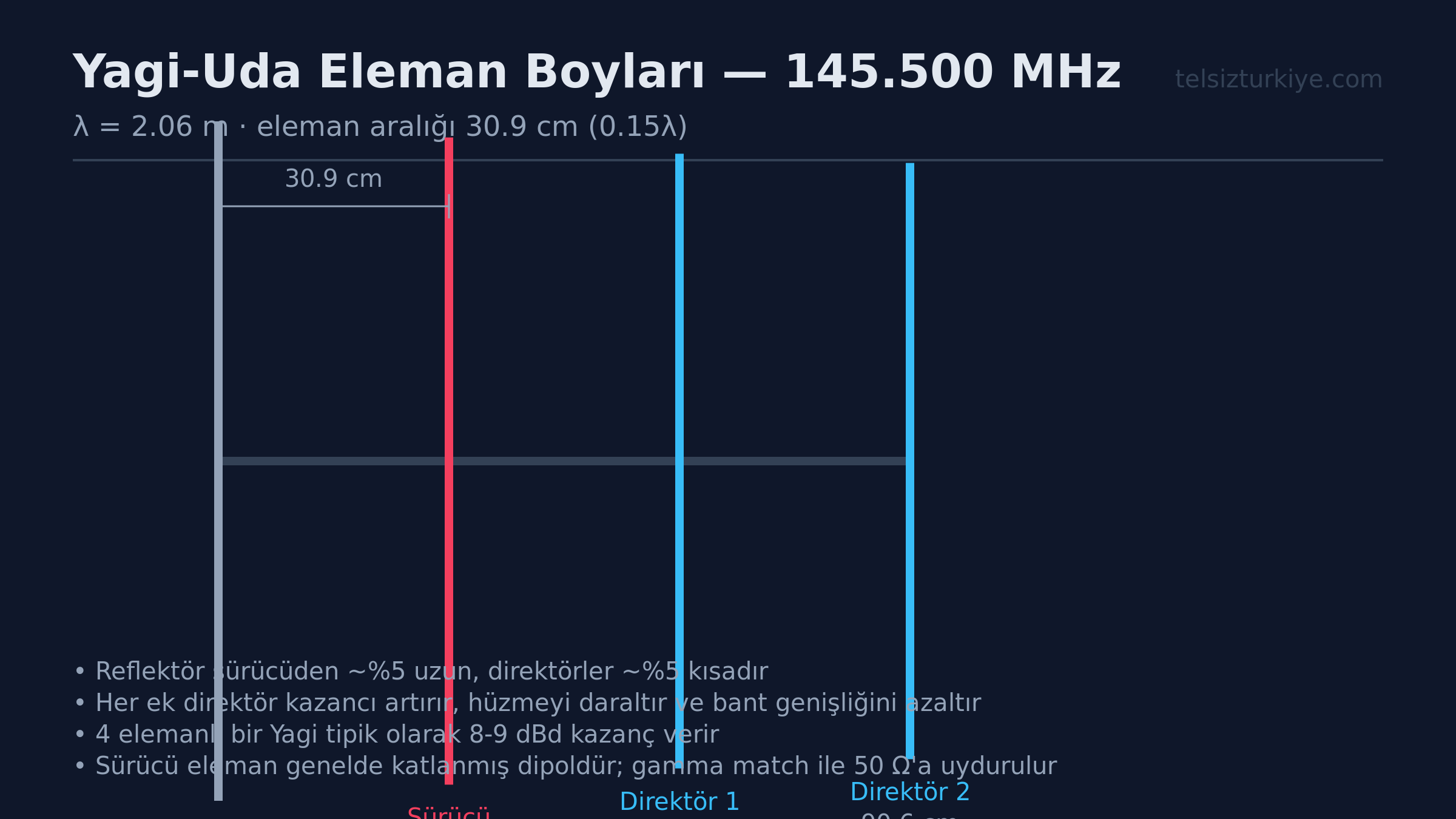

Apartman balkonunda VHF bandi icin hazirlanan 3 veya 4 elemanli Yagi-Uda antenlerin en buyuk avantaji yonlu calisma sunmasidir ancak dar alanlar tuning surecini zorlastirir. Betonarme yapilar, demir korkuluklar ve yan bina yansimalari empedans dengesini bozar ve SWR degerini yukseltir. Bu rehberde, 144-146 MHz bandinda verimli calisan bir sistemi sahada nasil akort edeceginizi ve olcum yapacaginizi teknik detaylariyla ele alacagiz.



Balkon Kosullarinda Fiziksel Yerlesim ve Ortam Etkisi

Apartman balkonunda calisirken antenin onunde ve arkasinda olusan elektromanyetik alan sinirlanir. Balkon korkuluklarindaki metal profiller ve camlarin icindeki demir donatilar, antenin isima direncini dogrudan etkiler ve reaktif bilesenleri degistirir. Bu nedenle ayarlari odada veya genis arazide yapip balkona asmak yanilticidir; son olcum mutlaka antenin calisacagi nihai konumda yapilmalidir.

Anteni konumlandirirken metal korkuluklardan en az bir yarim dalga boyu uzak tutmak parazitleri azaltir. VHF 145.500 MHz referans frekansi icin serbest alanda dalga boyu yaklasik 2.06 metredir. Yarim dalga mesafesini saglamak zor oldugundan, olusan empedans kaymalarini telafi etmek icin gamma match veya beta match gibi uyumlama elemanlari ince ayar gerektirir.

Anten Boy Kisaltma ve Uzatma Mantigi

Yagi-Uda antenlerde eleman uzunluklari calisma frekansina gore hesaplanir. Temel formul olarak yarim dalga dipol boyu metre cinsinden L = 142.5 / f(MHz) olarak alinir. Akort islemi sirasinda rezonans frekansini yukari cekmek icin elemanlar kisaltilir, asagi cekmek icin ise uzatilir. Balkondaki metalik etkiler genellikle rezonansi asagi kaydirir, bu yuzden elemanlari orijinal hesaplanan boydan milimetrik olarak daha kisa baslatmak sikca basvurulan bir yontemdir.

Boy ayarlamasi yaparken once yonlendirici yani direktor elemanlarindan baslanir, ardindan reflektor ve en son isima yapan direktor dipol elemani incelenir. Kesme islemini yaparken her seferinde en fazla iki milimetrecik kisaltma yapilmali, ardindan sistemin empedansi tekrar olculmelidir. Asiri kesim yapilirsa elemani geri uzatmak zor olacagindan bu asamada sabirli olmak sartiyla adim adim ilerlenmelidir.

RF Analizor ile Olcum Adimlari

SWR olcumu icin guncel bir RF analizor veya dogru kalibre edilmis bir SWR metre kullanilmalidir. Olcum yaparken cihaz ile anten arasindaki koaksiyel kablonun boyu ve zayiflamasi sonuclari etkileyebilir. Standart 50 ohm empedansli RG-213 veya RG-58 kablolar kullanilirken baglantilarin saglamligindan ve soket kayiplarinin minimumda tutuldugundan emin olunmalidir.

Test asamasinda analizoru 144.000 MHz ile 146.000 MHz arasina tarama moduna alin. 145.500 MHz referans frekansinda SWR degerinin mumkun olan en dusuk seviyeye, ideal olarak 1.5 altina inmesini hedefleyin. Eger dip noktasi 143 MHz gibi asagida cikiyorsa elemanlar uzun demektir; 147 MHz gibi yukarida cikiyorsa elemanlar kisa kalmistir. Grafik uzerindeki reaktif bilesen sifira yaklastiginda sistem tam rezonanstadir.

Saha Guvenligi ve Yonlendirme Pratikleri

Balkonda calisirken RF radyasyon guvenligi goz onunde bulundurulmali, yuksek gucte yapilan denemelerde cevredeki insan sagligi riske atilmamalidir. KEGM ve BTK duzenlemelerine uygun olarak amator telsizcilik sinif sinirlari icinde kalmak esastir. Komsumuzun goruntu sikayetlerini onlemek icin mumkunse seffaf fiberglas malzemeler veya ince profiller tercih edilmelidir.

• Olcumler baslamadan once cihaz kalibrasyonunu mutlaka yapin.
• Anteni metal balkondan olabildigince uzağa fiber mast ile uzatin.
• Her kesim isleminden sonra konnektor ve lehim noktalarini kontrol edin.
• Referans frekans olan 145.500 MHz noktasindaki degeri not edin.
• Sistemi sabitlemeden once ruzgara karsi dayanikliligini test edin.

Siz apartman balkonunuzda VHF calismalarinda hangi anten tipini kullaniyorsunuz ve SWR dusurmede karsilastiginiz en zorlayici faktor ne oldu?

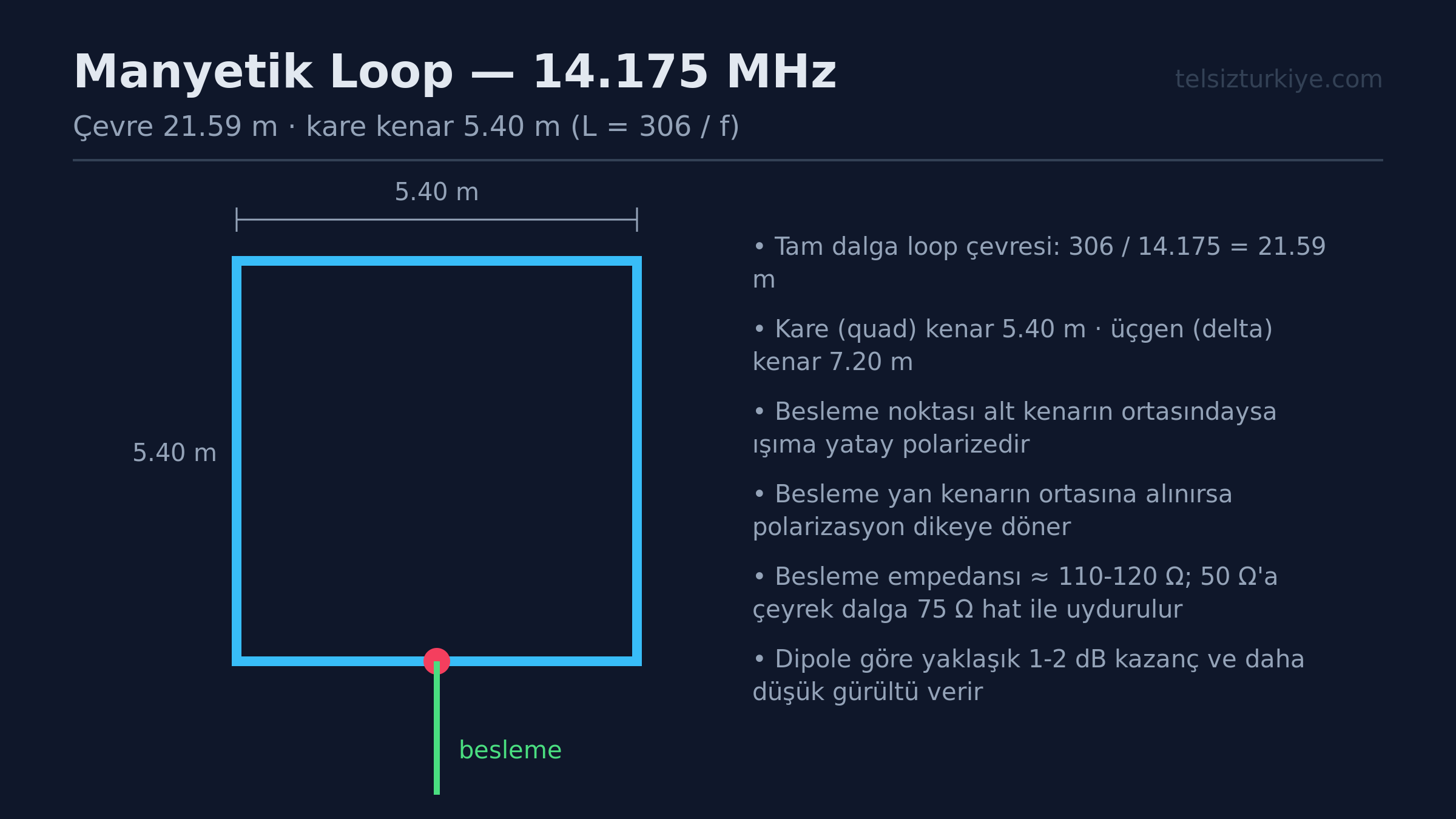

Apartman balkonlarında kısıtlı alanlarda HF çalışmak zorunda kalan amatörler için manyetik loop antenler kurtarıcıdır. 20 metre bandında (14.0-14.35 MHz) verimli çalışmak, doğru SWR ayarı ve hassas ölçüm adımlarını gerektirir.



Balkon Ortamı ve Fiziksel Kısıtlar

Apartman balkonunda çalışırken bina donatı demirleri, betonarme duvarlar ve üst kat balkonları antenin performansını doğrudan etkiler. Manyetik loop antenler yüksek Q faktörüne sahip olduklarından çevrelerindeki metal objelerden hemen etkilenirler. Anteni balkon korkuluğuna çok yakın yerleştirmek SWR eğrisini bozabilir ve rezonans frekansını kaydırabilir.

Bu dezavantajları en aza indirmek için ana döngüyü balkonun dış sınırına değil, olabildiğince içeriye ve metal aksamdan uzak bir noktaya konumlandırmak gerekir. Düşük yükseklik ve sınırlı alan, antenin ışıma açısını değiştirse de doğru ayar ile 50 ohm empedans yakalanabilir. Komşuların görsel rahatsızlıklarını önlemek adına anteni kamufle etmek veya balkon camına yakın tutmak pratik bir çözümdür.

Boy Ayarı ve Rezonans Mantığı

20 metre bandı için ana halkanın çevresi genellikle dalga boyunun sekizde biri veya onda biri civarında seçilir. 14.175 MHz referans frekansı merkez alınarak hesaplama yapılır. Dalga boyu lambda formülü c / f ile bulunur ve 20 metre bandında yaklaşık 21 metredir. Loop çevresi için pratik kural, frekansa göre tel boyunu milimetrik olarak ayarlamaktır.

Eğer rezonans frekansı istenilen 14.175 MHz değerinin altında çıkarsa loop çevresi kısaltılmalıdır. Frekans yüksek çıkarsa tel boyu uzatılmalıdır. Bakır boru veya koaksiyel kablodan yapılan ana halkalarda bu boy değişimi ayar kondansatörünün yükünü doğrudan etkiler. Mekanik olarak bağlantı noktalarının sıkı olması temas direncini düşürür.

Anten Analizörü ile Ölçüm Adımları

SWR ayarı sırasında telsizi doğrudan yüksek güçte mandallamak yerine her zaman bir anten analizörü kullanılmalıdır. Analizör 14.0 ila 14.35 MHz arasında tarama yapacak şekilde ayarlanır. Ölçüm sırasında balkonda başka kimsenin olmaması ve elin antene temas etmemesi gerekir çünkü vücut kapasitesi bile rezonansı kaydırır.

Ölçüm esnasındadip dip noktasının yani en düşük SWR değerinin tam olarak 14.175 MHz üzerine gelmesi hedeflenir. Ayar kondansatörü yavaşça çevrilerek minimum SWR noktası bulunur. Eğer dip noktası 1.2:1 veya daha altında ise sistem 50 ohm empedansa başarıyla uyarlanmış demektir. Bant genişliği dar olduğu için CW/SSB sınırları arasında SWR değişimi gözlenecektir.

İnce Ayar ve Güvenlik

Kesin SWR yakalandıktan sonracoupling loop yani kuplaj halkasının ana halkaya olan mesafesi ve açısı optimize edilir. Kuplaj halkasının ana halkaya konumu empedans uyumunu belirler. Mesafe açılıp kapatılarak rezonans bozulmadan SWR 1:1 seviyesine çekilebilir.

BTK ve KEGM düzenlemelerine uygun olarak amatör telsizcilik belgenizin yetki verdiği güç sınırlarında kalınmalıdır. Yüksek Q faktörlü loop antenlerde rezonans anında kondansatör uçlarında yüksek RF voltajı oluşur. Bu nedenle dokunma tehlikesine karşı tedbir alınmalıdır.

• Analizörü ölçüm öncesi kalibre edin.
• Balkon demirlerinden en az bir metre mesafe bırakın.
• 14.175 MHz referans frekansında dip noktasını arayın.
• Kondansatör ark atması riskine karşı düşük güçle başlayın.
• Bağlantı noktalarının oksitlenmediğinden emin olun.

Sizin apartman balkonunda 20 metre loop anten ile elde ettiğiniz en düşük SWR değeri nedir ve hangi kuplaj yöntemini tercih ediyorsunuz?

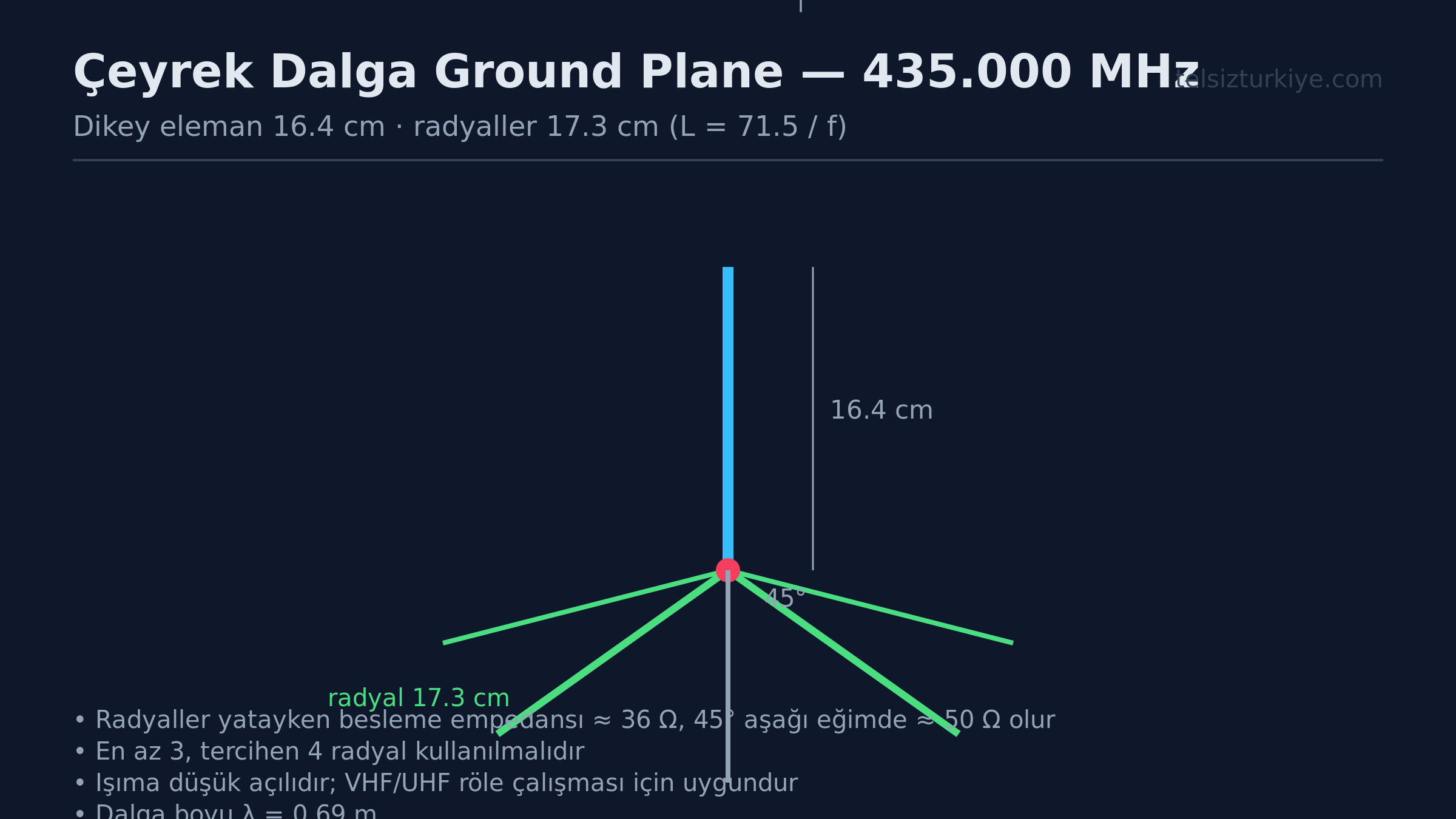

Araç üstü VHF/UHF mobil operasyonlarda anten seçimi, sistemin genel başarısını doğrudan belirleyen kritik bir unsurdur. Özellikle 430-440 MHz amatiz telsiz bandında, referans frekansımız olan 435.000 MHz merkezli çalışmalarda çeyrek dalga ground plane (çeyrek dalga kamçı ve radyal düzlemi) yapıları sahada sıklıkla tercih edilmektedir. Bu teknik incelemede, bu anten türünün araç üzerindeki davranışını, avantajlarını, dezavantajlarını ve alternatiflerini masaya yatırıyoruz.



Fiziksel Boyutlar ve Hesaplama Temelleri
70 santimetre bandında çeyrek dalga boyunu hesaplamak oldukça basittir. Temel formülümüz L(m) = 75 / f(MHz) şeklindedir. Referans frekansımız olan 435.000 MHz için hesaplama yaptığımızda, yaklaşık 17.2 santimetrelik bir ışıma elemanı elde ederiz. Bu fiziksel boyut, antenin araç üzerinde rüzgâr direncine karşı son derece mukavemetli olmasını sağlar.

Kısa boy, özellikle hareket halindeki araçlarda köprü altları, ağaç dalları ve otopark girişleri gibi engellerde antene gelen mekanik stresi minimumda tutar. Uzun ve kalın fiberglas antenlerin yarattığı salınım ve taban zorlanması bu boyutta neredeyse hiç görülmez. Bu durum, uzun vadede manyetik taban veya sac delme operasyonlarında malzemenin yorulmasını engeller.

Araç Üstü Montaj ve Gövde Toprağı İlişkisi
Çeyrek dalga ground plane antenlerin en kritik karakteristiği, yapay veya doğal bir zemin düzlemine (ground plane) ihtiyaç duymasıdır. Araç üzerinde bu rolü tavan veya bagaj kapağının sac yüzeyi üstlenir. İdeal bir RF dönüşü için gövde sacı ile anten tabanı arasında kusursuz bir elektriksel temas şarttır.

Manyetik tabanlı montajlarda, boyalı yüzey kapasitif kuplaj sağlasa da, kalıcı NMO veya PL taban montajları sacı delerek doğrudan şasiye bağlanır. Bu yöntem düşük SWR (Duran Dalga Oranı) değerleri elde etmek için elzemdir. Kablo güzergâhı belirlenirken, RG-58 veya daha düşük kayıplı RG-213 kabloların kapı fitillerinden ezilmemesine ve egzoz gibi yüksek ısı kaynaklarından uzak tutulmasına mutlaka dikkat edilmelidir.

Avantajlar, Dezavantajlar ve Alternatiflerle Kıyas
Bu antenin en büyük avantajı ucuzluğu, kolay imal edilebilirliği ve geniş ışıma açısıdır. Omni-direksiyonel (her yönlü) yapısı sayesinde hareket halindeyken yön bağımsız iletişim sağlar. Dezavantajı ise sıfır dBd kazanca sahip olmasıdır; yani kazanç sağlamaz, sadece temel ışıma yapar.

Kazançlı colinear (eşdoğrusal) alternatiflerle kıyaslandığında, 5/8 dalga veya birden çok fazlanmış elemanlı antenler daha yüksek dbi değerleri sunar. Ancak bu alternatifler daha uzundur, rüzgârda bükülür ve araç üstünde daha yüksek bir yerçekimi momenti yaratır. Şehir içi ve engebeli arazide çeyrek dalganın geniş ışıma açısı, dar ve yatay odaklı kazançlı antenlere göre sinyal kopmalarını önlemede avantaj sağlar.

Mevzuat ve Sahada Dikkat Edilecek Hususlar
Türkiye'deki amatör telsizcilik faaliyetleri Kıyı Emniyeti Genel Müdürlüğü (KEGM) ve BTK düzenlemelerine tabidir. Mobil istasyon kurulumlarında dışarı taşan mekanik aksamların Karayolları Trafik Yönetmeliği'ne uygun olması yasal bir zorunluluktur. Anten boyunun kısa olması bu açıdan trafikte sorun yaşama riskini ortadan kaldırır.


Saha Kontrol Listesi

• Anten boyunu referans frekans olan 435.000 MHz için hassasiyetle kesin (yaklaşık 17.2 cm).
• Manyetik taban kullanıyorsanız boyalı yüzeyin temizliğine ve temas kalitesine dikkat edin.
• RG-58 koaksiyel kablonun boyunu mümkün olduğunca kısa tutarak VHF/UHF kayıplarını azaltın.
• Telsiz çıkışında SWR ölçer ile 430-440 MHz bandında duran dalga oranını kontrol edin (hedeflenen SWR < 1.5:1).
• Kablo güzergâhında ezilme, bükülme ve keskin dönüşler olmadığından emin olun.

Sizin araç üstü 430-440 MHz mobil kurulumlarınızda çeyrek dalga antenlerle elde ettiğiniz SWR ve mesafe performansları nasıl?

80 metre bandı yani 3.5 ile 3.8 MHz arası, amatör telsizcilikte yerel ve bölgesel haberleşmenin omurgasıdır. Ancak bu frekansın dalga boyunun büyüklüğü, şehir içindeki apartman sakinleri için büyük bir fiziksel engel oluşturur. Özellikle kısıtlı alanlarda bu bantta çalışmak isteyen amatörler, standart tam boy antenler yerine alternatif çözümler üretmek zorundadır. Bu teknik kılavuzda, bir apartman balkonundan veya cephesinden çalışmak zorunda kalanlar için 80 metre yarım dalga dipol antenin pratik uygulama detaylarını ele alacağız.



Teorik Hesaplama ve Ölçülendirme

Anten tasarımına başlamadan önce temel fizik kurallarını ve formülleri netleştirmek gerekir. 80 metre bandının orta noktası olan 3.650 MHz referans alınarak pratik bir hesaplama yapılır. Yarım dalga dipol için temel formül L = 143 / f(MHz) metredir. Bu formülü 3.650 MHz için uyguladığımızda toplam fiziksel uzunluğun yaklaşık 39.17 metre olması gerekir. Tabii ki tam boy bir dipolü standart bir balkona sığdırmak imkansızdır. Bu nedenle anten uçlarını kıvırma, yükleme bobinleri kullanma veya balkondan aşağıya doğru açılı sarkıtma yöntemleri devreye girer.

Balkon senaryosunda anteni düz bir hatta çekmek yerine ters V veya inverted L konfigürasyonuna zorlamak gerekebilir. Fiziksel uzunluk kısıtlandığı için rezonans frekansı yukarı kayacaktır. Bu durumu kompanse etmek amacıyla iletkenlerin boyuna ekleme yapmak ya da hat üzerine uygun endüktanslar yerleştirmek şarttır. Hesaplanan teorik boylar sadece başlangıç noktasıdır; nihai ayar her zaman saha ölçümleriyle yapılmalıdır.

Malzeme Listesi ve Mekanik Dayanım

Sahada uzun süre sorunsuz çalışacak bir anten için doğru malzeme seçimi hayati önem taşır. İletken olarak kullanılacak telin cinsi, hem RF kaybını azaltmalı hem de mekanik gerilime dayanmalıdır. Tavsiye edilen malzeme 1.5 milimetre veya 2.5 milimetre kesitli, çok telli, izoleli bakır elektrik kablosudur. İzoleli kablo, korozyona karşı koruma sağlarken rezonans frekansını havai tellere göre çok az aşağı kaydırır.

Besleme noktası için suya dayanıklı bir buvaat kutusu ve kaliteli bir SO-239 şasi konnektörü kullanılmalıdır. Koaksiyel kablo olarak en az kayıplı RG-213 veya daha esnek olan RG-8X tercih edilebilir. Balkon montajında kablo boyu kısa olacağı için kayıplar minimaldir ancak yine de kaliteli empedans uyumu için iyi bir 1:1 balun sarılması şarttır. Balun, koaksiyel kablonun dış kılıfından RF akmasını önleyerek TVI problemlerini engeller.

Montaj ve Sınırlı Alan Optimizasyonu

Apartman balkonunda montaj yaparken komşuların estetik kaygıları ve bina yönetimi göz önünde bulundurulmalıdır. Çıplak ve kalın bakır teller yerine beyaza boyanmış ince tel kullanımı görünürlüğü azaltır. Antenin balkondan dışarıya uzatılan fiberglas olta kamışları veya plastik borular yardımıyla desteklenmesi, dipol kanatlarının duvardan uzaklaşmasını sağlar. Duvara çok yakın geçen RF enerjisi kayıplara ve bina içi tesisatta parazitlere yol açar.

Kurulum sırasında koaksiyel kablonun bina dış cephesinden sarkıtılması yerine mümkünse balkondan aşağıya doğru dik açıyla inmesi sağlanmalıdır. Anten uçlarının açıkta kalmaması, olası dokunma tehlikelerine karşı yalıtılması gerekir. Düşük yükseklikte kurulan dipoller toprak etkisi nedeniyle yüksek açılı ışıma yapar, bu da 80 metrede yakın mesafe NVIS haberleşmesi için aslında avantaj sağlar.

Saha Ölçümleri ve SWR Ayarı

Fiziksel kurulum bittikten sonra ana üniteye bağlanmadan önce mutlaka harici bir Antenna Analyzer veya SWR metre ile ölçüm yapılmalıdır. 3.650 MHz merkez frekansında SWR değerinin 1.5:1 altında olması hedeflenir. Ölçüm sırasında antenin etrafındaki metal korkuluklar ve çamaşır telleri empedansı etkileyecektir. Bu yüzden ölçüm anında balkon kapısının kapalı olması ve son durumun bu şekilde test edilmesi gerekir.

Eğer rezonans istenen frekansın altında çıktıysa tellerden azar azar kesilerek boy kısaltılır, üstündeyse teller uçlardan kıvrılarak uzatılır. Bu işlem SWR en dip noktaya gelene kadar iteratif olarak tekrarlanmalıdır. Ayar bittikten sonra bağlantı noktaları self-vulcanizing bant ile suya karşı tamamen izole edilmelidir.


Pratik Kontrol Listesi

• Referans frekans 3.650 MHz için L = 143 / f formülüyle boy hesabı yapıldı mı?
• Çok telli esnek bakır iletken ve suya dayanıklı balun kutusu hazırlandı mı?
• Balkon korkulukları ve metal aksamdan en az 50 cm mesafe bırakıldı mı?
• Anten Analyzer ile bant genelinde SWR taraması gerçekleştirildi mi?
• Bağlantı noktaları korozyona ve neme karşı izole edildi mi?

Sizin apartman balkonunuzda 80 metre bandı için denediğiniz en verimli alternatif anten tipi hangisi oldu?

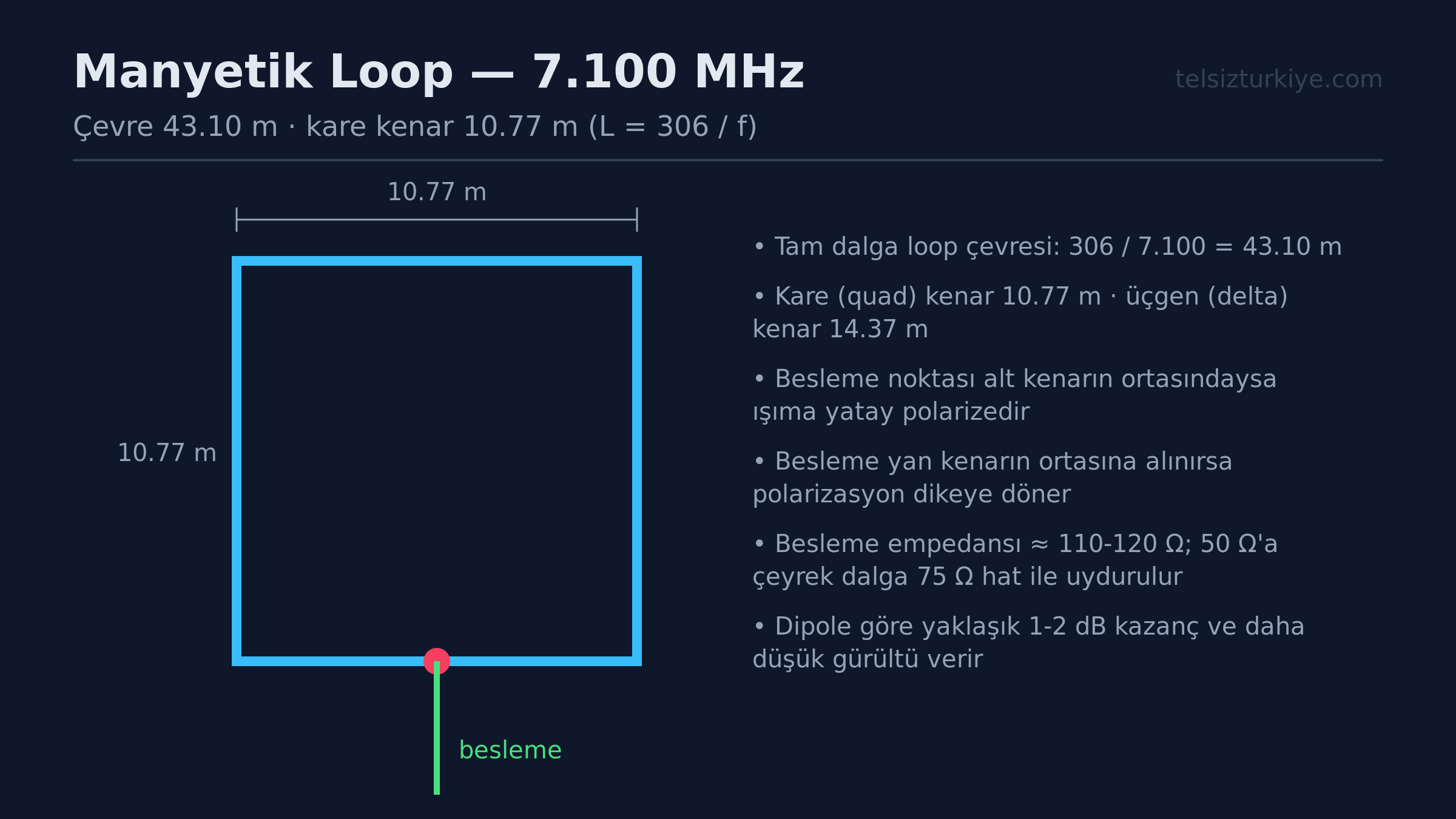

40 metre bandı, yani 7.0 ila 7.2 MHz aralığı, HF haberleşmesinde hem yerel hem de kıtasal QSO'lar için kritik bir frekans aralığıdır. Ancak bu bantta tam boyutlu bir yarım dalga dipol kurmak, yaklaşık 20 metrelik fiziksel açıklık gerektirdiği için birçok amatör telsizci için ciddi bir kısıtlamadır. Bu noktada devreye giren manyetik loop antenler, özellikle kısıtli alanlarda çalışan operatörler için hayat kurtarıcı bir alternatif olarak öne çıkar.



Fiziksel Kısıtlamalar ve Alan Problemleri
7.100 MHz referans frekansı baz alındığında, 40 metre bandında tam boyutlu bir anten kurmak her zaman mümkün olmaz. Apartman dairelerinde yaşayan, balkonu olan veya çatısına anten dikmesine izin verilmeyen amatörler için manyetik loop, boyut avantajı sunar. Çapı genellikle dalga boyunun onda biri civarında, yani 7 MHz için yaklaşık 1 ila 1.5 metre olan bu antenler, küçük alanlara rahatça sığdırılabilir.

Balkon içinde veya pencere kenarında çalışabilmesi, bu anteni şehir içi RF gürültüsünün yoğun olduğu yerlerde cazip kılar. Genellikle bakır boru veya koaksiyel kablodan yapılan bu yapılar, mekanik olarak sağlam bir ayak üzerine oturtularak kolayca yönlendirilebilir. Böylece kısıtlı alanlarda dahi QRP veya orta güçte aktif olmak mümkün hale gelir.

RF Gürültü Bastırma ve Alıcı Performansı
Şehir hayatının getirdiği switching güç kaynakları, LED sürücüler ve plazma TV'ler 40 metre bandında S9'a varan gürültülere sebep olur. Manyetik loop antenler, yapısı gereği elektrik alan bileşenlerini büyük ölçüde reddeder ve sadece manyetik bileşene reaksiyon gösterir. Bu özellik, yüksek Q faktörü ile birleştiğinde adeta dar bantlı bir filtre gibi çalışmasını sağlar.

7.100 MHz gibi yoğun bir frekansta, antenin keskin rezonansı sayesindebandın dışındaki güçlü sinyaller ve intermodülasyon etkenleri alıcının narin katlarını körleştirmez. Bu durum, gürültü tabanının yüksek olduğu yerlerde zayıf istasyonların kulakla duyulabilir hale gelmesini sağlar, yani SNR oranını doğrudan iyileştirir.

Anten Verimi ve Dar Bant Dezavantajı
Her teknik çözümün bir bedeli vardır; manyetik loop antenlerin en büyük dezavantajı aşırı dar bant genişliğidir. 7.000 ile 7.200 MHz arasında gezinirken, kapasitör ayarının neredeyse her 10-20 kHz adımda bir yeniden yapılması gerekir. Bu durum, otomatik akort mekanizması olmayan sistemlerde sürekli el ile müdahale zorunluluğu doğurur.

Verim konusu ise tamamen kullanılan malzemenin direncine ve kapasitörün kalitesine bağlıdır. Yüksek akımların geçtiği tuning noktasında kayıplar çok fazladır ve kötü temaslar ısınmaya, hatta RF enerjisinin ısıya dönüşmesine yol açar. Tam boyutlu bir dipol ile kıyaslandığında 40 metrede verim düşüktür, ancak hiç anten olmamasından katbekat iyidir.

Alternatiflerle Kıyaslama ve Güç Sınırları
40 metrede kullanılan endüktif yüklü dipoller, uzun teller veya balkondan sarkan end-fed antenler ile kıyaslandığında, loop anten komşulardan gelen TVİ ve RFI şikayetlerini azaltmada daha başarılıdır. Ancak güç sınırı konusunda katı kuralları vardır; yüksek Q faktörü nedeniyle tuning kapasitörünün plakaları arasında ark oluşma riski yüksektir.

BTK ve KEGM yönetmeliklerine uygun olarak amatör belgenizin sınıfına göre basacağınız güç, kapasitörün voltaj dayanımını aşmamalıdır. Genellikle 100 watt ve altı güçler için özel olarak tasarlanmış hava aralıklı kelebek kapasitörler kullanılmalıdır.

• Kapasitör seçiminde yüksek voltaj dayanımına ve düşük seri dirence dikkat edin.
• Anteni yerleştirirken çevredeki metal yapısal elemanlardan en az bir metre uzakta tutun.
• Bağlantı noktalarında oksitlenmeyi önlemek için gres veya iletken macun kullanın.
• QSO esnasında frekans değiştirirken akort ayarını mutlaka tazeleyin.
• Yüksek güç basmadan önce SWR değerinin 1.1:1 seviyesinde olduğundan emin olun.

Sizin 40 metre bandındaki dar alan çözümleriniz nelerdir, bu bantta loop anten ile tecrübeniz oldu mu?

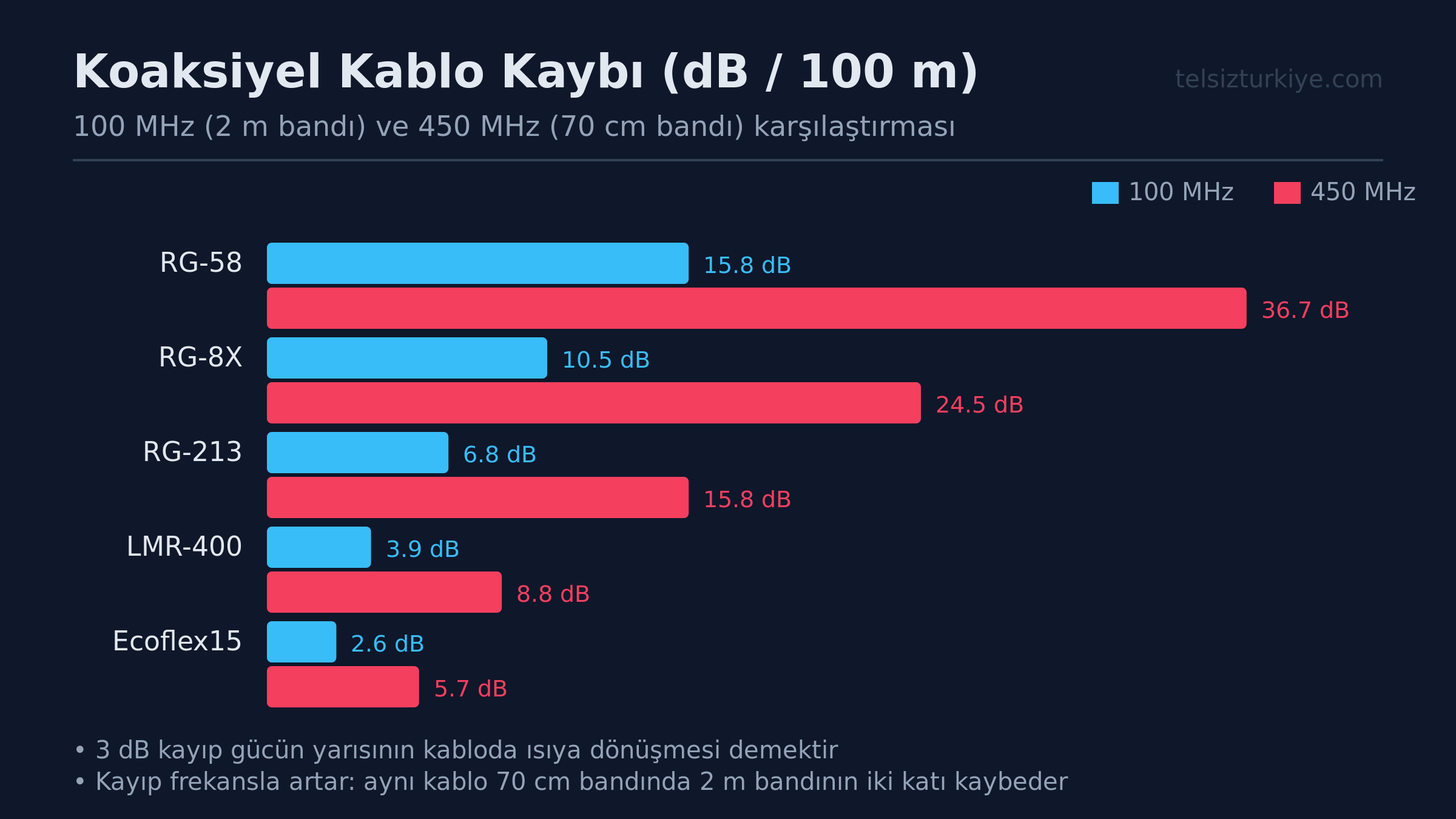

Apartman balkonlarında VHF ve UHF bantlarında çalışmak zorunda kalan amatörler için en sıkıntılı konu uygun anten seçimi ve empedans uyumudur. Geniş bant karakteristiğiyle bilinen discone antenler, sınırlı alanlarda pratik bir çözüm sunsa da balkon gibi zorlu RF ortamlarında istenen SWR değerlerini yakalamak hassas bir çalışma gerektirir. 144-146 MHz bandında verimli çalışmak, çıkış katını korumak ve parazitleri önlemek adına doğru ölçüm ve ayar adımlarının eksiksiz uygulanması şarttır.




Balkon Ortamının RF Etkileri ve Fiziksel Kısıtlar

Apartman balkonuna kurulan bir discone anten, ideal radyal zemininden ve açık saha koşullarından mahrum kalır. Balkon korkuluklarındaki demir donatılar, üst katların betonarme tabliyeleri ve çevre binaların yansıtıcı yüzeyleri antenin 50 ohm karakteristik empedansını doğrudan bozar. Bu durum, antenin fabrika verilerinde geniş bant görünmesine rağmen balkonda rezonans kaymalarına uğramasına neden olur.

Komşu şikayetleri ve bina yönetiminin estetik kısıtları nedeniyle anteni dışarıya çok fazla sarkıtmak genellikle mümkün değildir. Bu kısıtlar altında, anteni balkon içinde veya parapet hizasında sabitlemek zorunda kalırız. Ortamdaki metal kütleler kapasitif kuplaja yol açarak SWR oranının 1.5:1 seviyesinin üzerine çıkmasına, hatta bazı noktalarda telsizin koruma devreye sokmasına sebep olabilir.

145.500 MHz Referans Alınarak SWR Ölçüm Adımları

Ölçüm işlemine başlamadan önce anten kablosunun empedansının 50 ohm olduğundan ve konektör lehimlerinin kusursuzluğından emin olunmalıdır. VNA veya harici bir SWR metre kullanarak 144 ile 146 MHz arasında tarama yapılması gerekir. Ana çalışma frekansımız olan 145.500 MHz noktasında minimum SWR değerini yakalamak temel hedefimizdir.

Ölçüm sırasında telsizin çıkış gücünü en düşük seviyeye (örneğin 5 watt) düşürmek, cihazın son çıkış transistörlerini korumak için hayati önem taşır. Ölçüm cihazını antene olabildiğince yakın bağlamak, arada kalan uzun koaksiyel kablonun kayıplarından kaynaklı yanıltıcı düşük SWR okumalarının önüne geçecektir. Tarama sonucunda rezonans çukurunun hangi frekansa kaydığı dikkatle not edilmelidir.

Discone Antende Boy Kısaltma ve Uzatma Mantığı

Discone antenlerin üst kısmındaki whip (kamçı) elemanı, genellikle VHF bandındaki rezonansı belirler. Antenin boyunu ayarlarken temel dalga boyu formülü olan L = 143 / f(MHz) metriği yaklaşık bir kılavuz sağlar. 145.500 MHz için teorik çeyrek dalga boyu hesaplanırken, balkon ortamındaki yansımaların boyu kısaltıcı veya uzatıcı etkileri hesaba katılmalıdır.

Eğer SWR ölçümünde minimum nokta 144 MHz altına kaymışsa, kamçı elemanının boyu milimetrik olarak kısaltılmalıdır. Aksine minimum nokta 146 MHz üzerine çıkmışsa, kamçı boyu uzatılmalıdır. Boy müdahalesi yaparken elemanlar asla kesilerek kısaltılmamalı, ayar vidaları gevşetilerek içeriye kaydırma yöntemi kullanılmalıdır. Her bir milimetrelik değişiklik tekrar ölçülerek takip edilmelidir.

KEGM Mevzuatı ve Parazit Yönetimi

Kıyı Emniyeti Genel Müdürlüğü tarafından verilen amatör telsizcilik belgesi ve tahsis edilen frekans bantları çerçevesinde yapılan tüm bu teknik çalışmalar yasal sınırlar içinde kalmalıdır. Balkon kurulumlarında yüksek güç kullanımı çevre cihazlarda TVI (televizyon paraziti) veya ses sistemi etkilenmelerine yol açabileceği için BTK düzenlemelerine uygun harmonik filtreler kullanılmalıdır.

Mahalledeki analog röle erişimlerinde veya doğrudan istasyon görüşmelerinde kararlı bir sinyal seviyesi elde etmek, düşük SWR ile mümkündür. Yanlış empedans uyumu sadece çıkış gücünü düşürmekle kalmaz, uzun vadede telsizin arızalanmasına da zemin hazırlar. Bu nedenle teknik bakım ve ölçümler periyodik olarak tekrarlanmalıdır.


Balkon SWR Kontrol Listesi

• Telsiz çıkış gücünü minimuma düşürün.
• Anten kablosu ve konektörleri multimetre ile kontrol edin.
• 145.500 MHz merkezli bant taraması yapın.
• Kamçı boyunu milimetrik olarak ayarlayın.
• Çevredeki metal objelerin mesafesini optimize edin.

Sizin balkon kurulumunuzda karşılaştığınız en inatçı SWR problemi ne oldu ve bu sorunu çözmek için hangi yöntemi tercih ettiniz?

VHF bandında portatif operasyon yaparken yönlü anten kullanımı, zayıf istasyonları duyabilmek ve uzak mesafelerle sağlıklı QSO gerçekleştirmek için kritik önem taşır. Özellikle 145.500 MHz gibi ana çağrı frekanslarında veya dağ tepelerinden yapılan VHF yarışmalarında, doğru kurulmuş bir Yagi-Uda anten omnidirectional (çevresel) antenlere göre devasa bir kazanç sağlar. Bu yazıda, arazide hızlı ve güvenilir bir 2 metre Yagi kurulumu için dikkat edilmesi gereken mekanik ve RF teknik detaylarını ele alacağız.



Direk Seçimi ve Hafiflik Dengesi
Arazi kullanımında en büyük çelişki mekanik dayanım ile taşınabilirlik arasındaki dengedir. 144-146 MHz bandı için kullanılacak direk, rüzgar yüküne direnç göstermeli ancak sırt çantasında taşınabilecek kadar hafif olmalıdır. Genellikle teleskopik alüminyum kamışlar veya modüler fiberglas olta sapları bu iş için uygundur.

Direk malzemesini seçerken iletkenlik faktörünü unutmamak gerekir. Metal direkler antenin ışıma paternini (radiation pattern) bozabilir ve SWR değerini olumsuz etkileyebilir. Eğer metal bir direk kullanılacaksa, antenin boom (gövde) kısmının dielektrik bir aparatla direkten en az yarım dalga boyu uzakta tutulması şarttır. 145.500 MHz için dalga boyu yaklaşık 2 metredir, dolayısıyla en az 1 metrelik yalıtkan ara parça parazit etkisini büyük ölçüde azaltır.

Yükseklik ve Çevre Etkisi
RF mühendisliğinde temel kural anteni olabildiğince yükseğe koymaktır ancak portatif çalışmada bu her zaman mümkün olmayabilir. VHF dalgaları optik görüş hattına (line of sight) çok yakın çalışır. Antenin yerden yüksekliği en az 1 dalga boyu (144 MHz için yaklaşık 2 metre) olmalıdır; ancak arazi şartlarında tepe noktaları ve sırt hatları seçilerek yükseklik avantajı doğal yoldan sağlanabilir.

Çevre etkisi denildiğinde ağaçlar, kayalar ve toprak yapısı dikkate alınmalıdır. Anteni doğrudan sık ağaç dokusunun içine yerleştirmek RF enerjisini absorbe eder. Sinyalin yayılacağı yönde yüksek gerilim hatları, metal çitler veya büyük kaya kütleleri olmamasına özen gösterilmelidir. Aksi takdirde empedans uyumsuzluğu yaşanır ve 50 ohm sistem empedansı bozularak verici çıkış katı zarar görebilir.

Karşı Ağırlık Teli ve Fiziksel Stabilizasyon
Geçici arazi kurulumlarında rüzgar, yönlü antenlerin en büyük düşmanıdır. Yagi antenler rüzgarı yelken gibi yakalar ve boom esnemeye başlar. Bu durum yönlülük hassasiyetini düşürür. Stabilizasyon için üç veya dört noktalı gergi telleri (guy wires) kullanılmalıdır.

Gergi telleri metal olmamalıdır; parakord veya misina gibi yalıtkan malzemeler tercih edilmelidir. Ayrıca koaksiyel kablonun (genellikle RG-58 veya daha düşük kayıplı RG-213) direk boyunca hareket etmesi engellenmelidir. Kablo ağırlığının anten konnektörüne binmesini önlemek için kablo gerginliği hafifçe alınmalı ve direğe lastik bantlarla sabitlenmelidir.

Hızlı Kurulum Adımları ve Güvenlik
Arazide zamanla yarışıldığı ve hava koşullarının hızla değişebildiği unutulmamalıdır. Anten elemanları (reflektör, ışıyıcı ve direktörler) boom üzerine klipsli veya kelebek somunlu mekanizmalarla monte edilmelidir. Uzunluklar formüle göre önceden ayarlanmalıdır; örneğin yarım dalga dipol boyu hesap formülü L = 143 / f(MHz) metre cinsinden baz alınarak eleman boyları optimize edilmelidir.

• Kurulum öncesi tüm elemanların eksiksiz olduğunu ve bükülmediğini kontrol edin.
• Anteni ayağa kaldırmadan önce SWR ölçer veya nanoVNA ile 145.500 MHz civarında empedans testi yapın.
• Metal direk kullanıyorsanız RF yalıtımına azami özen gösterin.
• Gergi iplerini rüzgar yönüne göre gerginleştirerek sabitleyin.
• Kablo bağlantılarını neme karşı sızdırmaz bant ile izole edin.
• Bölgesel röle denemeleri yapmadan önce çevredeki diğer amatörlerin frekansını meşgul etmemeye dikkat edin.

Sizin portatif arazi operasyonlarında Yagi anten montajı için tercih ettiğiniz en pratik mekanik çözüm nedir?

Apartman balkonlarında VHF bandında çalışmak isteyen amatörler için kısıtlı alanlar ve metalik yapılar her zaman büyük bir engel teşkil etmiştir. Özellikle kalabalık şehir sitelerinde tam boy anten kurmak mümkün olmadığından, zemin etkisi yaratan mıknatıs tabanlı çözümler pratik bir alternatif sunar. Bu çalışmada, referans frekansımız olan 145.500 MHz merkezli, balkon korkuluğu veya klima dış ünitesi gibi metal yüzeylere tutunabilen kompakt bir 2 metre mag mount antenin tasarımını ve yapım aşamalarını ele alacağız.



Malzeme Listesi ve Temel Bileşenler

Antenin verimli çalışması ve 50 ohm empedans uyumunun sağlanması için kullanılan malzemelerin kalitesi doğrudan SWR değerini etkiler. Mekanik mukavemet ve rf geçirgenliği açısından doğru bileşenleri seçmek saha başarısının anahtarıdır. Temel malzeme olarak nikel kaplı güçlü bir mıknatıs taban, RG-58 koaksiyel kablo ve paslanmaz çelik kaynak teli veya pirinç çubuk gerekir.

Işıma elemanı için 3 milimetre çapında paslanmaz tig teli en ideal malzemedir çünkü rüzgarda bükülmez ve boyunu uzun süre korur. Mıknatıs tabanın alt kısmında su sızdırmazlık contası bulunmalı ve kablo bağlantısı doğrudan SO-239 veya BNC şasi konnektörü üzerinden yapılmalıdır. Lehimleme işleminde yüksek ısılı havyalar kullanarak düşük dirençli ekler elde etmeye özen gösterin.

Hesaplama ve Boyutlandırma

Anten boyunu hesaplarken 144 ile 146 MHz bandının tam ortası olan 145.500 MHz referans alınır. Çeyrek dalga (1/4 lambda) dikine ışımalı anten için teorik boy formülü L = 71.25 / f(MHz) olarak uygulanır. Bu formüle göre 145.500 MHz için hesaplanan net boy yaklaşık 48.9 santimetredir ancak fiziksel etkiler nedeniyle kesme işlemine biraz pay bırakarak başlamak gerekir.

Balkon gibi zemin yüksekliği az olan ve çevresi duvarlarla çevrili alanlarda toprak düzlemi (ground plane) yetersiz kalabilir. Bu durumu kompanse etmek için mıknatıs tabanın oturduğu metal yüzeyin en az 1 dalga boyu yarıçapında iletken bir zemin sağlaması istenir. Eğer metal yüzey küçükse, tabandan dışarıya doğru radyal görevi görecek en az üç adet kısa bakır tel lehimleyerek ışıma verimliliğini artırabilirsiniz.

Montaj ve İnce Ayar Adımları

Fiziksel montaj bittikten sonra sıra empedans uyumuna ve SWR testine gelir. Telsizinizi düşük güç kademesine (Low Power) alarak 144.000 ile 146.000 MHz arasında tarama yapın. Rezonans noktası 145.500 MHz altındaysa ışıma elemanından milimetrik kesimler yaparak frekansı yukarı çekin; eğer rezonans yüksekse teli uzatmak mümkün olmayacağı için sıfırdan yeni bir eleman hazırlamanız gerekebilir.

Balkon montajında dikkat edilmesi gereken en kritik husus, antenin bina cephesine ve demir parmaklıklara olan mesafesidir. Anten duvara çok yakın olursa ışıma paterni bozulur ve istenmeyen yönlülük kazanır. En iyi sonuç için balkondan dışarıya doğru uzanan küçük bir metal braket kullanarak anteni bina gövdesinden en az yarım dalga boyu uzağa konumlandırmalısınız.

Saha Testleri ve Yerel Kullanım

Kurulum tamamlandıktan sonra cihazın çıkış gücünü artırarak yerel röleler ve doğrudan (simplex) istasyonlarla denemeler yapın. Bölgenizdeki röle frekansları ve ton erişimleri için ulusal frekans planlarını inceleyebilir, KEGM tarafından ruhsatlandırılmış çağrı işaretinizle ilk anonsunuzu gerçekleştirebilirsiniz. Düşük yükseklikte çalıştığınızı unutmayın ve komşuların elektronik cihazlarında olası RF etkilenmelerine karşı ferit boncuklar kullanın.

• Işıma elemanını hesaplanan boydan 1 cm uzun kesin.
• SWR ölçümünü mutlaka düşük güçte ve açık alanda yapın.
• Mıknatıs tabanın boya ile temasını keserek iyi şasi alın.
• Koaksiyel kabloyu keskin bükülmelere maruz bırakmayın.
• Balkon korkuluğunun passız ve iletken olduğundan emin olun.

Bu projeyi kendi balkonunda deneyenler, elde ettikleri SWR oranlarını ve kullandıkları metal zemin tipini yorumlarda paylaşabilir mi?

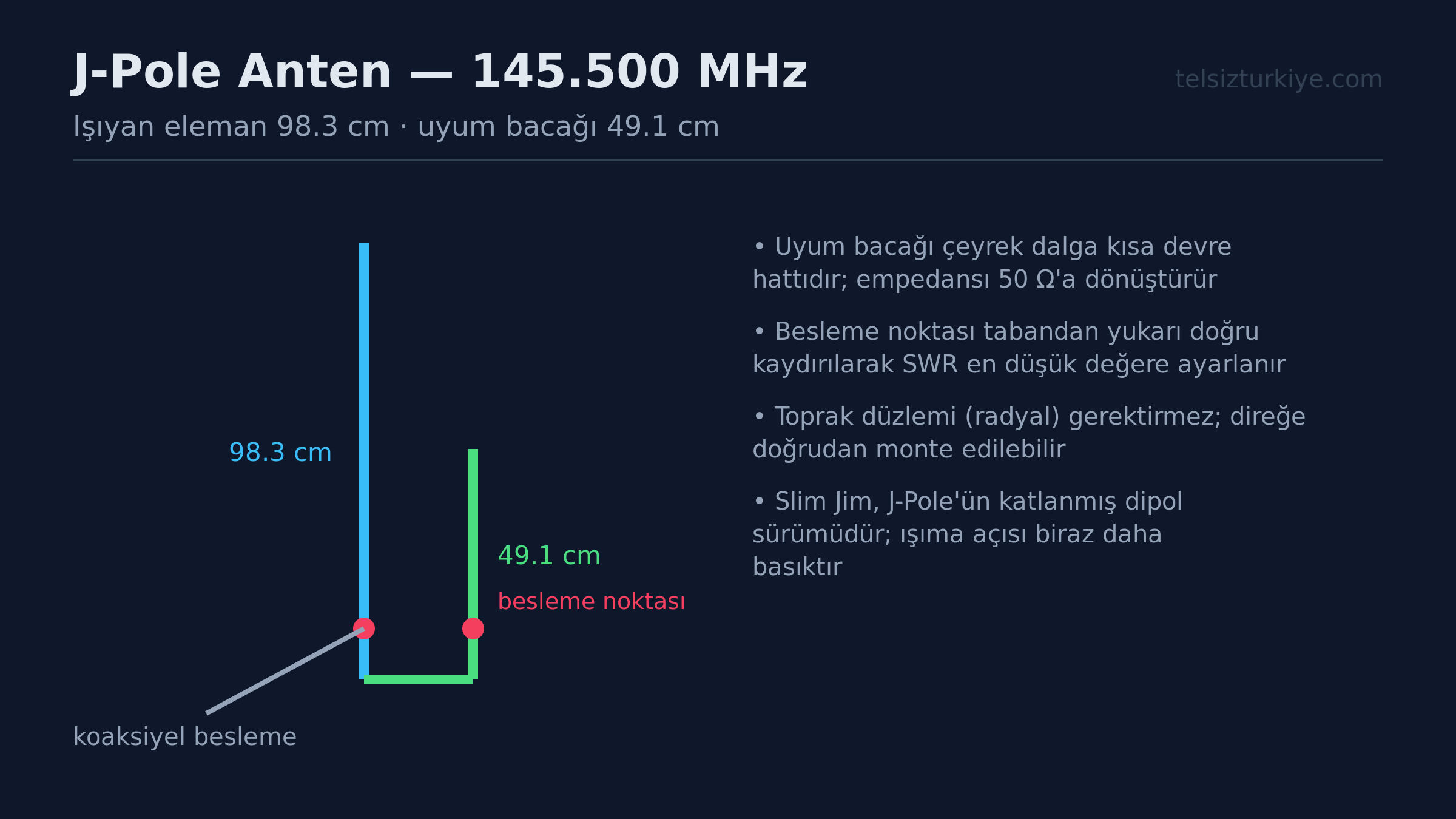

Slim Jim anten, 2 metre (144-146 MHz) bandında portatif operasyon yapan amatör telsizciler için hafifliği ve esnekliği ile bilinir. Ancak arazide hızlı kurulum yapılırken yapılan küçük geometrik hatalar, SWR oranının yükselmesine ve performansın ciddi şekilde düşmesine yol açar. Bu teknik rehberde, arazi çalışmalarında en sık rastlanan hataları ve pratik çözüm yollarını ele alacağız.




Antenin Fiziksel Boyutları ve Hesaplama Hataları

Slim Jim anten, esasen katlanmış bir yarım dalga ışıma elemanı ile çeyrek dalga bir eşleme (matching) bölümünün birleşiminden oluşur. 145.500 MHz referans frekansı için teorik hesaplama yapılırken, merdiven hat (twin-lead) veya kablonun hız faktörü (velocity factor) hesaba katılmalıdır. Sık yapılan bir hata, piyasadan temin edilen 300 veya 450 ohm merdiven hattın hız faktörünün dikkate alınmamasıdır. Genellikle kullanılan merdiven hatların hız faktörü 0.82 civarındadır.

Fiziksel boyutu hesaplamak için dalga boyu formülü kullanılır. Işıma boyu L = (143 / f(MHz)) metre olarak alınır ve hız faktörü ileçarpılır. Eğer merdiven hattın dielektrik yapısı hesaba katılmazsa, rezonans noktası 144 MHz altına kayar veya 146 MHz üzerine çıkar. Arazide bu durum, cihazınızın çıkış katını korumak için gücü kısmasına ve uzak istasyonlarla görüşememenize neden olur.


Besleme Noktası ve Empedans Uyumsuzlugu

Antenin alt kısmındaki besleme noktası, 50 ohm koaksiyel kablo empedansı ile tam uyum sağlamalıdır. Koaksiyel kablonun iç iletkeni uzun bacağa, dış örgü kılıfı ise kısa bacağa bağlanır. Sık yapılan hatalardan biri, bu bağlantı mesafesinin (tap point) rastgele belirlenmesidir. Eşleme stub uyarınca, bu mesafe frekansa ve kullanılan malzemenin empedansına göre milimetrik olarak ayarlanmalıdır.

Arazi kullanımında krokokodil veya lehimli klipsler kaydığı için SWR değeri birden fırlar. 145.500 MHz çağrı kanalında ideal SWR değerini 1.5:1 altında tutmak hedeflenmelidir. Eğer SWR 2.5 ve üzerindeyse, besleme noktası milim milim yukarı veya aşağı kaydırılarak en düşük Duran Dalga Oranı yakalanmalıdır. Kablo bağlantı noktalarında temassızlık olmaması saha performansını doğrudan belirler.


Arazi Kurulumunda Çevre Etkileri ve Destek Çubuğu

Portatif operasyonda Slim Jim anteni dik tutmak için genellikle ağaç dalları veya fiberglas olta kamışları kullanılır. Yapılan en büyük teknik hata, antenin iletken metal direklere çok yakın kurulmasıdır. Anten elemanları ile metal destek arasında en az bir çeyrek dalga boyu mesafe bırakılmalıdır. Metal nesneler radyo frekans alanını emer, antenin ışıma paternini bozar ve rezonans frekansını kaydırır.

Buna ek olarak, merdiven hattın rüzgarda sallanması kapasitif etki yaratarak SWR değerinin dalgalanmasına yol açar. Antenin alt kısmına bağlanan plastik kelepçeler ve gergi ipleri ile bu mekanik gerilim önlenmelidir. Islak çam ağaçları veya yapraklar anten gövdesine temas ederse dielektrik kayıplar artar, bu da doğrudan alıcı ve verici performansını olumsuz etkiler.


Koaksiyel Kablo ve RF Akımı Kaçakları

Dengesiz beslenen antenlerde, koaksiyel kablonun dış örgü kılıfı üzerinden istenmeyen RF akımları akar. Bu durum, el cihazını elinizde tutarken RF yanıkları yaşamanıza veya ses modülasyonunuzda parazit oluşmasına neden olur. Çözüm olarak, koaksiyel kablonun besleme noktasına yakın kısmına 5 tur sarılarak bir ferrit choke veya RG-58 kablo ile 10 cm çapında air-choke (balun) yapılmalıdır.

BTK ve KEGM düzenlemelerine uygun olarak, amatör telsizciler çağrı frekanslarında yapacakları çalışmalarda çevre sağlığı ve elektromanyetik uyumluluk kurallarına dikkat etmelidir. Röle kullanımı için genel çalışma mantığına uyulmalı, yerel röle listeleri için forumumuzdaki sabit konular incelenmelidir. Kablo kayıplarını en aza indirmek için portatif sahada mümkün olan en kısa ve kalibre edilmiş RG-213 veya yüksek kaliteli RG-8X kablolar tercih edilmelidir.


Arazi Kurulum Kontrol Listesi

• Anten boyunu 145.500 MHz frekansına göre ve kullanılan merdiven hattın hız faktörünü hesaba katarak kontrol edin.
• Besleme noktası kelepçelerinin sıkı olduğundan ve zamanla kaymadığından emin olun.
• Anteni ağaç gövdesinden veya metal direklerden en az bir çeyrek dalga uzakta tutun.
• Koaksiyel kablo sargısı (choke) kullanarak RF akım kaçaklarını engelleyin.
• SWR metre ile ölçüm yapmadan cihazınızı yüksek güçte uzun süreli mandallamayın.

Saha çalışmalarınızda Slim Jim anten ile yaşadığınız en ilginç SWR sorunu neydi ve bu sorunu hangi pratik yöntemle çözdünüz?
